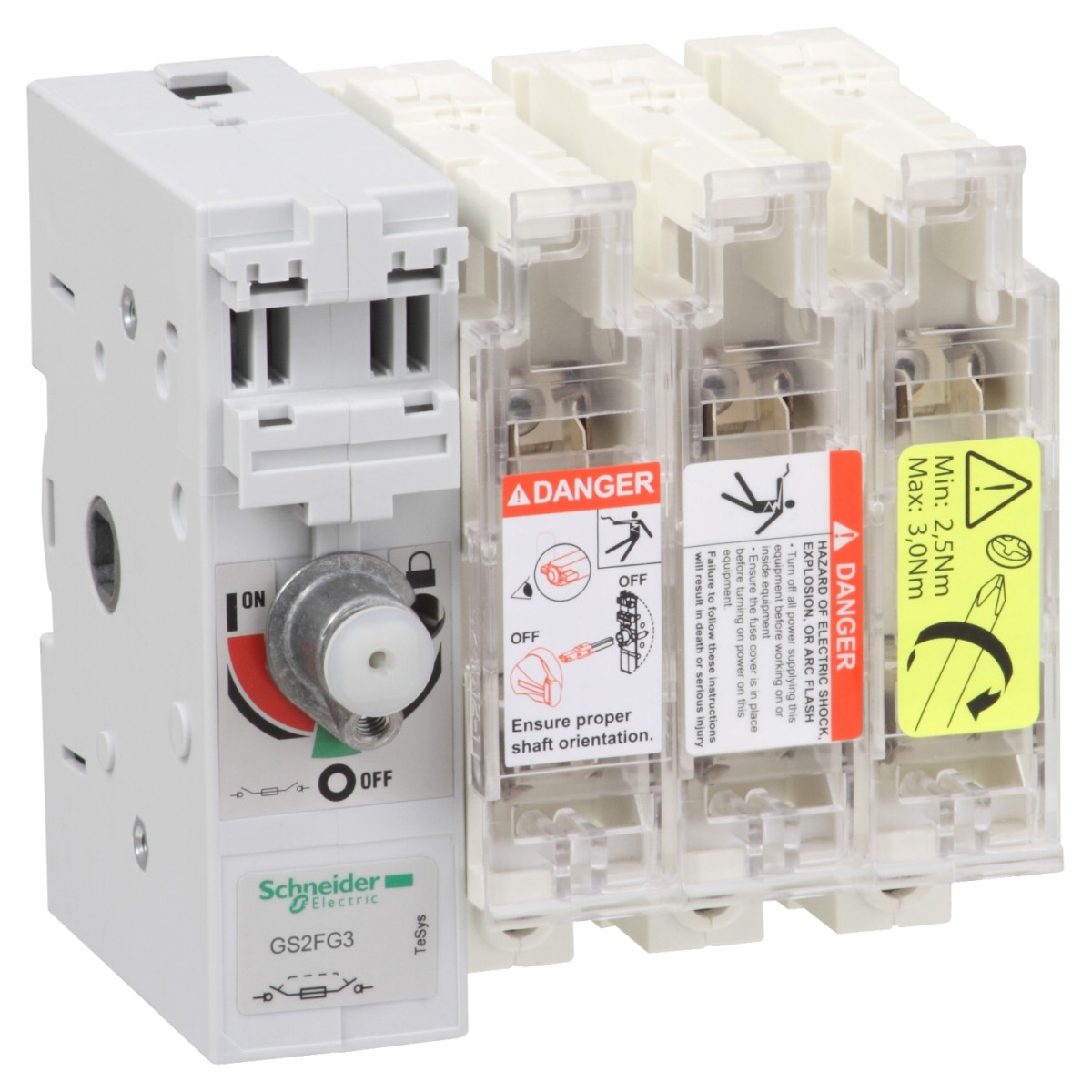

A Schneider Electric TeSys GS sorozat GS2FG3 típusú, 3-pólusú biztosítóbetétes megszakító szakaszolója egy rendkívül megbízható, ipari alkalmazásokra tervezett kapcsolóeszköz, amely kiváló teljesítményt nyújt akár 50A-es névleges áramerősségű alkalmazásokban. A készülék NFC típusú, 14x51 mm-es biztosítóbetéttel működik, és alapvetően energiaelosztó rendszerek biztonságos kapcsolására és védelmére szolgál.
A TeSys GS2FG3 biztosítóbetétes megszakító szakaszoló a GS2F eszközcsaládhoz tartozik, és 3P (hárompólusú) kivitelben készül 3t védett pólussal. A berendezés 3 NO (alaphelyzetben nyitott) érintkezővel rendelkezik. Konvencionális, szabad levegőn mért hőáram terhelhetősége [Ith] 50 A (40°C környezeti hőmérsékleten). Névleges üzemi áramerőssége [Ie] változó értékeket mutat a különböző üzemmódokban: DC áramkörben 40 A 440 V-on DC-23A és DC-23B kategóriában (fázisonként 2 pólus sorba kapcsolva), míg AC áramkörben 50 A 400 V-on, 500 V-on és 690 V-on egyaránt (AC-23A és AC-23B kategóriákban). Az eszköz egyaránt alkalmazható AC és DC hálózatokban, 50/60 Hz frekvencián.
A TeSys GS2FG3 szakaszoló külső, bal oldali működtető karral van ellátva, és lemezre szerelhető. Névleges szigetelési feszültsége [Ui] 750 V AC 50/60 Hz, névleges lökőfeszültség-állósága [Uimp] pedig 8 kV. Az eszköz névleges üzemi teljesítménye 25 kW 400 V-on, 33 kW 500 V-on, és 45 kW 690 V-on. Bekapcsolási képessége 500 A 400 V-on AC-23B üzemmódban, míg megszakítási képessége 400 A 400 V-on (AC-23B). Rövidzárlati szilárdsága 10,6 kA. A kapcsoló névleges rövidzárlati bekapcsolási képessége [Icm] 100 kA 400 V-on gG biztosítékokkal védve. A GS2FG3 mechanikai élettartama 10000 kapcsolási ciklus, elektromos élettartama pedig 1500 ciklus AC-23A és DC-23A üzemmódban, valamint 300 ciklus AC-23B és DC-23B üzemmódban.
A csatlakozások terén a GS2FG3 tápáramköre 6-25 mm² keresztmetszetű gyűrűs kábelsarukkal szerelhető, a meghúzási nyomaték a tápáramkörben 3,2 Nm. Az eszköz IP20-as védettséggel rendelkezik az IEC 60529 szabvány szerint (kapocstakaróval). Működési hőmérséklet-tartománya -20...+70 °C, tárolási hőmérséklet-tartománya pedig -40...+80 °C. Tűzállósága kimagasló: biztosítékfedele 850 °C-os, teste pedig 960 °C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabványnak megfelelően. Fizikai méretei: 118 mm magasság, 121 mm szélesség és 87 mm mélység.
Schneider Electric TeSys GS - GS2FG3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2F
Termék típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Villamos jellemzők
Konvencionális szabad levegőn mért hőáram: 50 A (40 °C-on)
Névleges üzemi áram:
- 40 A 440 V-on DC-23A (fázisonként 2 pólus sorban)
- 40 A 440 V-on DC-23B (fázisonként 2 pólus sorban)
- 50 A 400 V-on AC-23A
- 50 A 400 V-on AC-23B
- 50 A 500 V-on AC-23A
- 50 A 500 V-on AC-23B
- 50 A 690 V-on AC-23A
- 50 A 690 V-on AC-23B
Biztosíték típus: NFC
Biztosíték mérete: 14 x 51 mm
Hálózati típus: DC, AC
Hálózati frekvencia: 50/60 Hz
Kiegészítő adatok
Működtető fogantyú típusa: Külső bal oldali
Rögzítési felület: Lemez
Névleges szigetelési feszültség: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság: 8 kV
Névleges üzemi teljesítmény:
- 25 kW 400 V-on
- 45 kW 690 V-on
- 33 kW 500 V-on
Bekapcsolási képesség: 500 A 400 V-on AC-23B
Megszakítási képesség: 400 A 400 V-on (AC-23B)
Rövidzárlati szilárdság: 10,6 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam:
- 1500 ciklus AC-23A
- 1500 ciklus DC-23A
- 300 ciklus AC-23B
- 300 ciklus DC-23B
Csatlakozások: Tápáramkör: gyűrűs kábelsaruk 6-25 mm²
Névleges rövidzárlati bekapcsolási képesség: 100 kA 400 V-on gG biztosítékokkal védve
Meghúzási nyomaték: Tápáramkör: 3,2 Nm
Környezeti jellemzők
Szabványok: IEC 60947-3
Tanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocstakaróval)
Működési környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság:
- 850 °C biztosítékfedél az IEC 60695-2-1 szerint
- 960 °C ház az IEC 60695-2-1 szerint
Fizikai jellemzők
Magasság: 118 mm
Szélesség: 121 mm
Mélység: 87 mm
