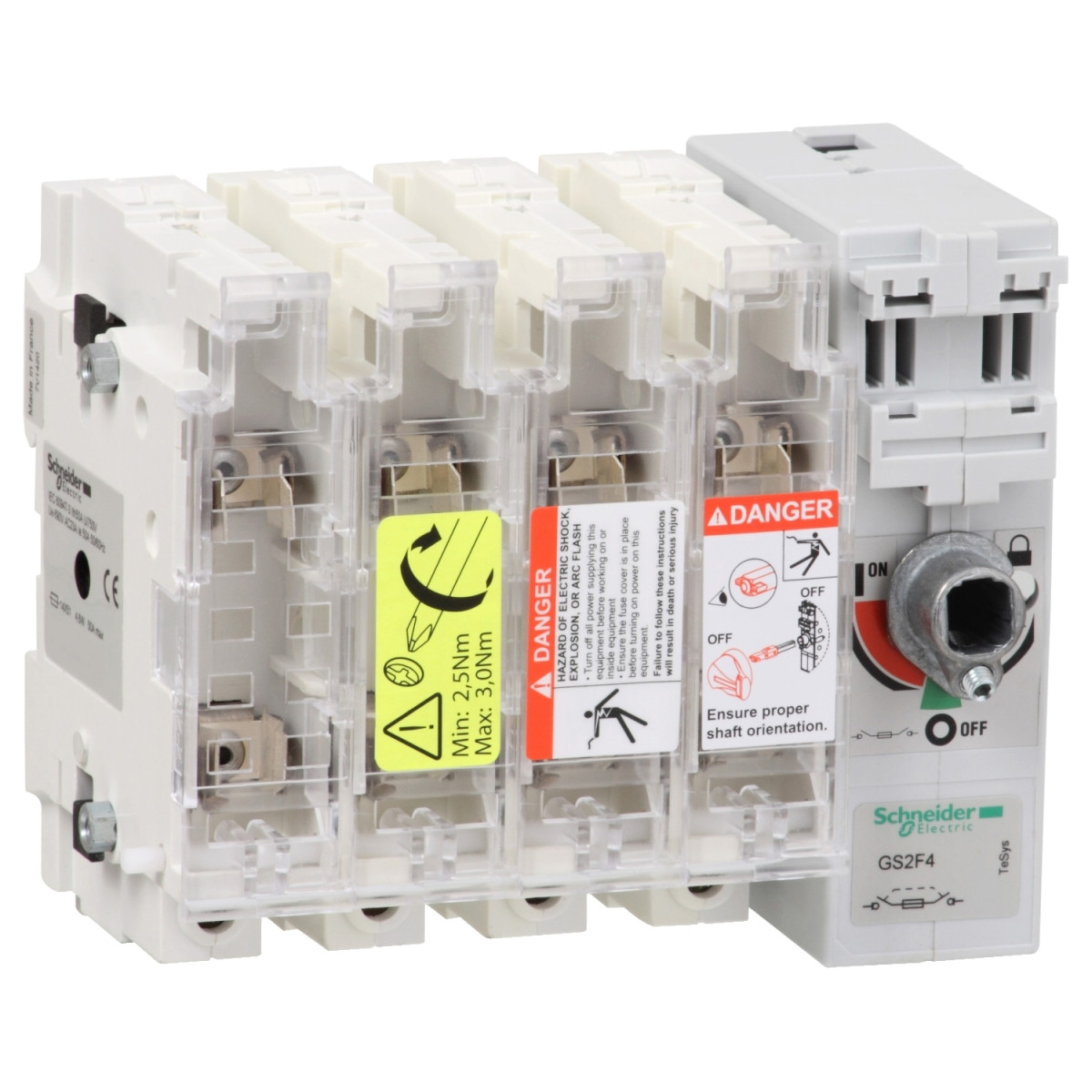

A Schneider Electric TeSys GS szériába tartozó GS2F4 egy professzionális, 4 pólusú, biztosítóbetétes szakaszoló kapcsoló, amely kiválóan alkalmazható ipari környezetben áramkörök biztonságos leválasztására és védelmére. Ez a kompakt kialakítású készülék 50A-es névleges áramerősséggel rendelkezik, és NFC típusú, 14x51 mm-es biztosítóbetétekkel működik, így rugalmas védelmi megoldást biztosít különböző alkalmazásokhoz.
A GS2F4 típusú szakaszoló 50A konvencionális szabad léghűtésű termikus áramot biztosít 40°C környezeti hőmérsékleten. Az eszköz kiemelkedő üzemi teljesítménnyel büszkélkedhet különböző feszültségszinteken: 400V-on 50A AC-23A és AC-23B kategóriában, valamint 500V-on és 690V-on is 50A teljesítményt nyújt. DC alkalmazásokban 440V-on 40A teljesítményt biztosít két sorba kapcsolt pólussal fázisonként, DC-23A és DC-23B kategóriában. Ezek a paraméterek lehetővé teszik, hogy a kapcsoló különféle terheléseket kezeljen, beleértve motorokat, transzformátorokat és más induktív terheléseket.
A TeSys GS2F4 szakaszoló különleges műszaki jellemzőkkel rendelkezik, amelyek növelik a megbízhatóságát és sokoldalúságát. Ilyen például a 750V-os névleges szigetelési feszültség, a 8kV-os névleges lökőfeszültség-állóság, és a kiemelkedő, 10,6kA-es rövidzárlati ellenállás. Az eszköz 500A bekapcsolási és 400A kikapcsolási kapacitással rendelkezik 400V-on AC-23B kategóriában. A rövidzárlati zárlati áram megszakítóképessége (Icm) gG típusú biztosítékokkal védve eléri a 100kA-t 400V-on. A mechanikai élettartam 10 000 kapcsolási ciklus, míg az elektromos élettartam változik a terhelési kategória függvényében: AC-23A és DC-23A esetén 1500 ciklus, AC-23B és DC-23B esetén pedig 300 ciklus.
A GS2F4 szakaszoló rugalmas szerelési lehetőségekkel rendelkezik, lemezre szerelhető, és kétféle működtető fogantyú opcióval kapható: külső jobb oldali vagy külső frontális kivitelben. A teljesítmény csatlakozásai gyűrűs kábelsaruk fogadására alkalmasak, 6-25 mm² vezetékkeresztmetszettel. A megfelelő csatlakozáshoz 3,2 Nm meghúzási nyomaték szükséges. A készülék IP20-as védettséggel rendelkezik (kapocstakaróval), megfelel az IEC 60947-3 szabványnak, és rendelkezik CE tanúsítvánnyal. Működési hőmérséklet-tartománya -20°C és +70°C között van, tárolási hőmérséklettartománya pedig -40°C és +80°C között. A biztosítófedél 850°C-os, a ház pedig 960°C-os tűzállósággal rendelkezik az IEC 60695-2-1 szabványnak megfelelően.
Schneider Electric TeSys GS - GS2F4 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2F
Termék vagy komponens típusa: Biztosítóbetétes szakaszoló kapcsoló
Pólusok száma: 4P
Védett pólusok leírása: 4t
Érintkezők típusa és összetétele: 4 NO
Konvencionális szabadlevegős termikus áram [Ith]: 50 A (40 °C-on)
Elektromos paraméterek
Névleges üzemi áram [Ie]:
40 A 440 V-on, 2 pólussal sorban fázisonként DC-23A
40 A 440 V-on, 2 pólussal sorban fázisonként DC-23B
50 A 400 V-on AC-23A
50 A 400 V-on AC-23B
50 A 500 V-on AC-23A
50 A 500 V-on AC-23B
50 A 690 V-on AC-23A
50 A 690 V-on AC-23B
Biztosíték típusa: NFC
Biztosíték mérete: 14 x 51 mm
Hálózat típusa: AC, DC
Hálózati frekvencia: 50/60 Hz
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban: 25 kW 400 V-on, 45 kW 690 V-on, 33 kW 500 V-on
Bekapcsolási kapacitás: 500 A 400 V-on AC-23B
Megszakítási kapacitás: 400 A 400 V-on (AC-23B)
Rövidzárlati ellenállás: 10,6 kA
Rövidzárlati zárlati áram megszakítóképessége [Icm]: 100 kA 400 V-on gG biztosítékokkal védve
Mechanikai jellemzők
Működtető fogantyú típusa: Külső jobb oldali vagy külső frontális
Szerelési alap: Lemez
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: 1500 ciklus AC-23A, 1500 ciklus DC-23A, 300 ciklus AC-23B, 300 ciklus DC-23B
Csatlakozások - terminálok: Tápáramkör: gyűrűs kábelsaruk 6...25 mm²
Meghúzási nyomaték: Tápáramkör: 3,2 N.m
Környezeti paraméterek
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocstakaróval)
Üzemi környezeti hőmérséklet: -20...70 °C
Tárolási környezeti hőmérséklet: -40...80 °C
Tűzállóság: 850 °C biztosítófedél az IEC 60695-2-1 szerint, 960 °C ház az IEC 60695-2-1 szerint
Méretek
Magasság: 118 mm
Szélesség: 148 mm
Mélység: 87 mm
Nettó tömeg: 1 kg
