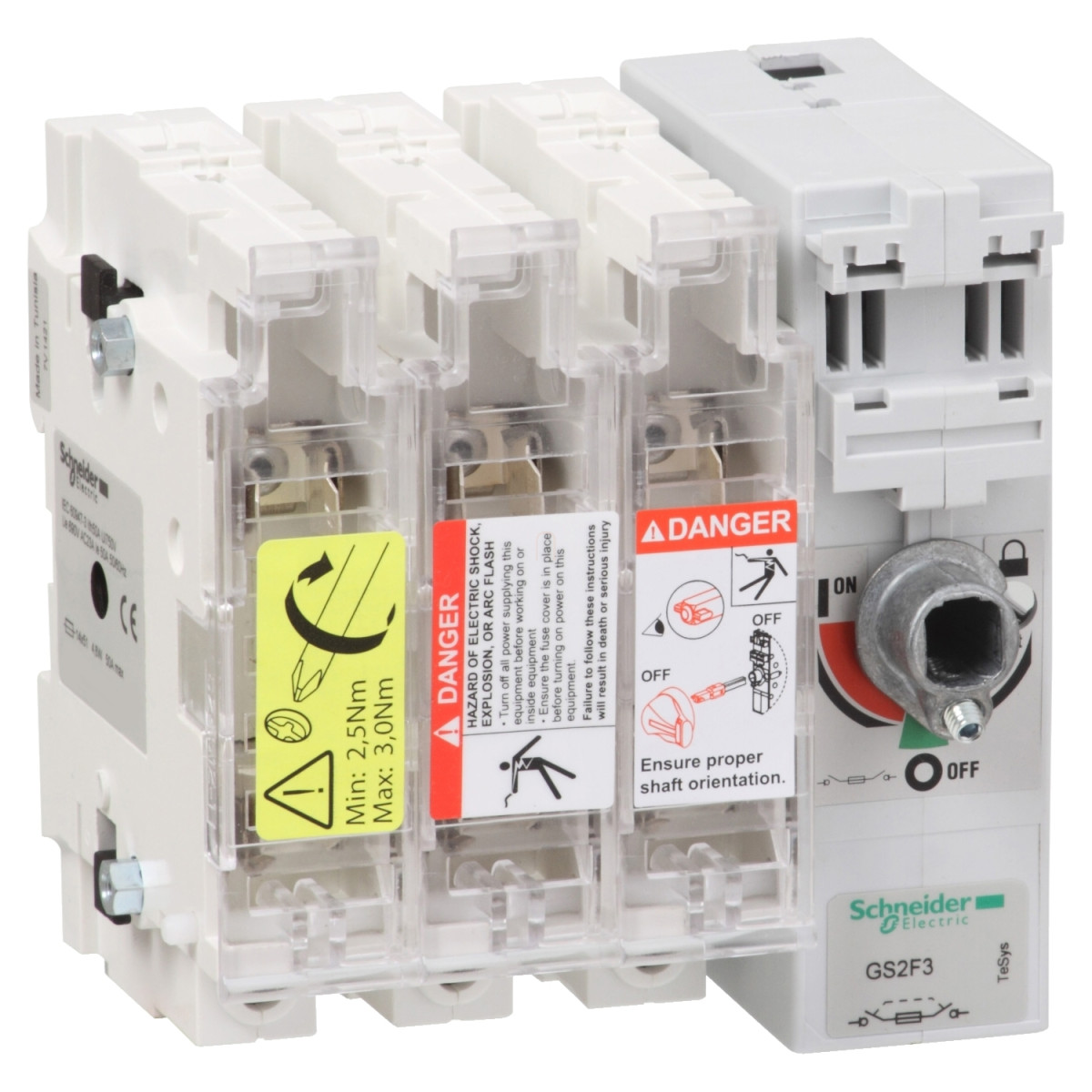

A Schneider Electric TeSys GS termékcsalád GS2F3 biztosítóbetétes megszakító szakaszolója egy rendkívül megbízható és hatékony kapcsolóeszköz, amelyet kifejezetten ipari alkalmazásokhoz terveztek. Ez a 3 pólusú, 50A-es készülék tökéletes választás olyan környezetben, ahol fokozott védelemre és biztonságra van szükség az elektromos rendszerekben.
A GS2F3 biztosítóbetétes megszakító szakaszoló NFC típusú, 14x51 mm-es méretű biztosítékokat használ, amelyek gyors és hatékony védelmet biztosítanak túláram esetén. A készülék egyaránt alkalmazható AC és DC hálózatokban, 50/60 Hz-es hálózati frekvencián. A termék 50A konvencionális szabad levegős termikus árammal rendelkezik 40°C-on, valamint különböző üzemi áramerősségekkel bír különféle kapcsolási kategóriákban: például 50A 400V-on AC-23A és AC-23B kategóriákban, valamint 50A 690V-on is ugyanezen kategóriákban. DC alkalmazások esetén 40A áramerősséget biztosít 440V-on, 2 pólus sorba kötésével fázisonként, mind DC-23A, mind DC-23B kategóriákban.
A TeSys GS2F3 műszaki paraméterei között szerepel a 750V névleges szigetelési feszültség (Ui) és a 8 kV névleges lökőfeszültség-állóság (Uimp). A készülék névleges üzemi teljesítménye 25 kW 400V-on, 33 kW 500V-on és 45 kW 690V-on. Kimagasló kapcsolási képességekkel rendelkezik: a bekapcsolási képesség 500A 400V-on AC-23B kategóriában, míg a kikapcsolási képesség 400A 400V-on (AC-23B). A rövidzárlati szilárdság 10,6 kA, a rövidzárlati bekapcsolási névleges áramerősség (Icm) pedig 100 kA 400V-on, gG biztosítékokkal való védelem mellett.
A Schneider Electric TeSys GS2F3 szakaszoló mechanikai élettartama 10000 ciklus, míg elektromos élettartama 1500 ciklus AC-23A és DC-23A kategóriákban, valamint 300 ciklus AC-23B és DC-23B kategóriákban. A termék külső, frontális vagy külső jobb oldali működtető fogantyúval szerelhető, és lapra történő felszerelést tesz lehetővé. A csatlakozások 6-25 mm² keresztmetszetű gyűrűs kábelsarukkal oldhatók meg, ahol a meghúzási nyomaték 3,2 Nm az áramkör esetében.
A TeSys GS2F3 szakaszoló IP20-as védettséggel rendelkezik (kapocsfedéllel), az IEC 60529 szabványnak megfelelően. A készülék működési hőmérséklet-tartománya -20°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +80°C között. A termék tűzállósági jellemzői kiemelkedőek: a biztosítékfedél 850°C-ig, a készüléktest pedig 960°C-ig tűzálló az IEC 60695-2-1 szabvány szerint. A szakaszoló fizikai méretei: 118 mm magasság, 121 mm szélesség és 87 mm mélység, 0,8 kg nettó tömeggel. A termék megfelel az IEC 60947-3 szabvány követelményeinek és CE tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságot az ipari felhasználók számára.
Schneider Electric TeSys GS - GS2F3 - Biztosítóbetétes megszakító szakaszoló műszaki adatok
Fő jellemzők
Termékcsalád: TeSys
Terméknév: TeSys GS
Eszköz rövid neve: GS2F
Termék vagy komponens típusa: Biztosítóbetétes megszakító szakaszoló
Pólusok leírása: 3P
Védett pólusok leírása: 3t
Érintkezők típusa és összetétele: 3 NO
Konvencionális szabad levegős termikus áram [Ith]: 50 A (40 °C-nál)
Névleges üzemi áram [Ie]
40 A 440 V-nál 2 pólus sorba kötésével fázisonként DC-23A
40 A 440 V-nál 2 pólus sorba kötésével fázisonként DC-23B
50 A 400 V-nál AC-23A
50 A 400 V-nál AC-23B
50 A 500 V-nál AC-23A
50 A 500 V-nál AC-23B
50 A 690 V-nál AC-23A
50 A 690 V-nál AC-23B
Biztosíték adatok
Biztosíték típusa: NFC
Biztosíték mérete: 14 x 51 mm
Hálózati jellemzők
Hálózat típusa: AC / DC
Hálózati frekvencia: 50/60 Hz
Kiegészítő adatok
Működtető fogantyú típusa: Külső frontális / Külső jobb oldali
Szerelési felület: Lap
Névleges szigetelési feszültség [Ui]: 750 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 8 kV
Névleges üzemi teljesítmény W-ban: 25 kW 400 V-nál, 45 kW 690 V-nál, 33 kW 500 V-nál
Bekapcsolási képesség: 500 A 400 V-nál AC-23B
Kikapcsolási képesség: 400 A 400 V-nál (AC-23B)
Rövidzárlati szilárdság: 10,6 kA
Mechanikai élettartam: 10000 ciklus
Elektromos élettartam: 1500 ciklus AC-23A, 1500 ciklus DC-23A, 300 ciklus AC-23B, 300 ciklus DC-23B
Csatlakozások - kapcsok: Áramkör: gyűrűs kábelsaruk 6...25 mm²
Névleges rövidzárlati bekapcsolási képesség [Icm]: 100 kA 400 V-nál gG biztosítékokkal való védelem mellett
Meghúzási nyomaték: Áramkör: 3,2 N.m
Környezeti jellemzők
Szabványok: IEC 60947-3
Terméktanúsítványok: CE
IP védettségi fokozat: IP20 az IEC 60529 szerint (kapocsfedéllel)
Környezeti hőmérséklet működés közben: -20...70 °C
Környezeti hőmérséklet tárolás során: -40...80 °C
Tűzállóság: 850 °C biztosítékfedél az IEC 60695-2-1 szerint, 960 °C készüléktest az IEC 60695-2-1 szerint
Méretek és súly
Magasság: 118 mm
Szélesség: 121 mm
Mélység: 87 mm
Nettó súly: 0,8 kg
