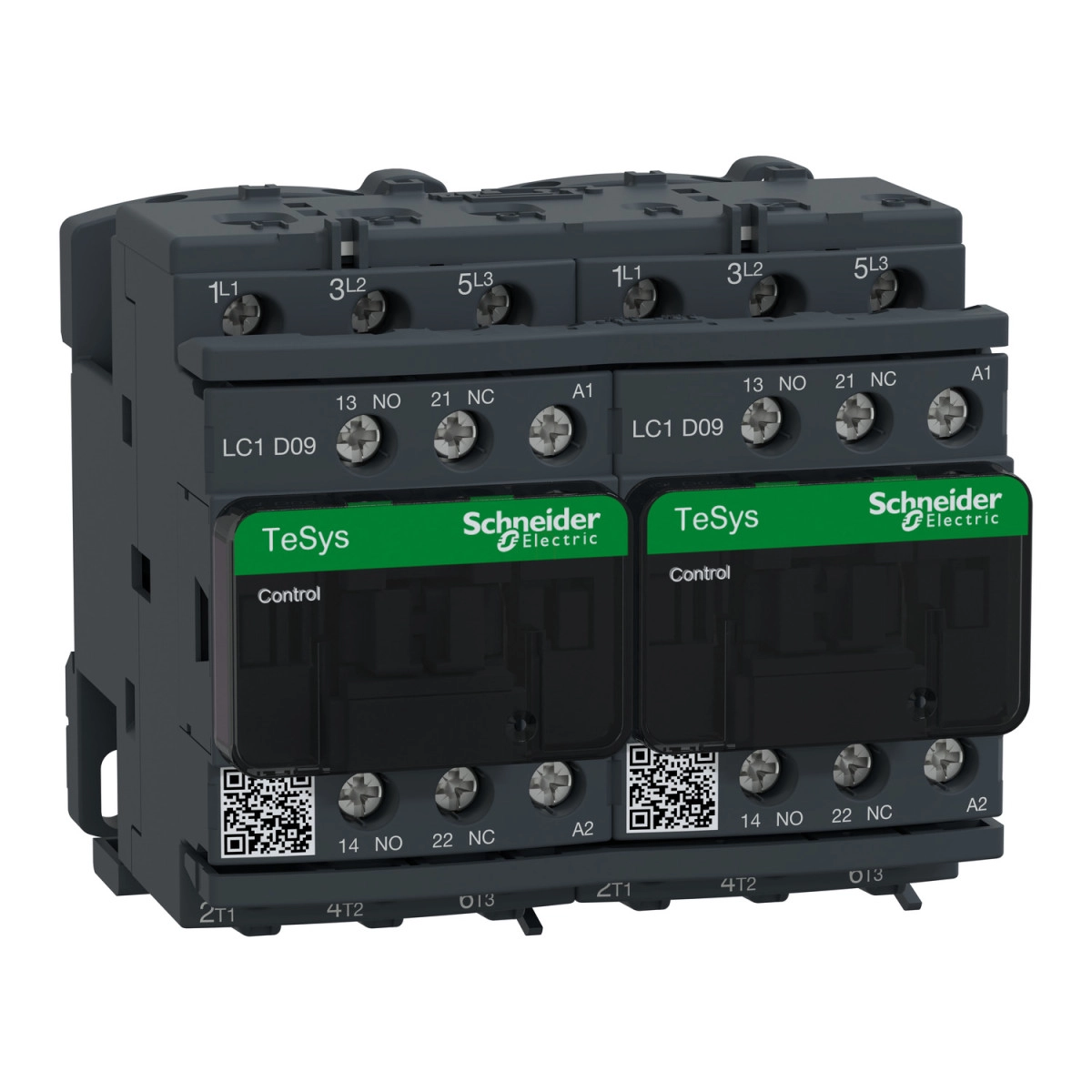

A Schneider Electric TeSys Deca sorozatú LC2D09FE7 irányváltó mágneskapcsoló egy professzionális, ipari minőségű elektromechanikus kapcsolóeszköz, amely kifejezetten motoros alkalmazások vezérléséhez és irányváltásához lett kifejlesztve. Ez a kompakt, mégis nagy teljesítményű kapcsolókészülék előre összeszerelt kivitelben érkezik, beépített irányváltó áramvezető sínnel, így azonnal használható különböző vezérlési feladatokhoz.
Az LC2D09FE7 mágneskapcsoló 3 pólusú (3NO) kialakítással rendelkezik, amely tökéletesen alkalmas háromfázisú motorok vezérléséhez. Az eszköz AC-3 alkalmazási kategóriába tartozik, ami elsősorban kalickás motorok indítására és menet közbeni kikapcsolására szolgál, de használható AC-1 (ohmos terhelés) és AC-3e kategóriákban is. A tekercs vezérlőfeszültsége 115V AC 50/60 Hz, így kompatibilis a legtöbb ipari vezérlőrendszerrel. A kapcsoló maximális üzemi feszültsége 690V AC (25-400 Hz tartományban), illetve 300V DC egyenfeszültség esetén.
A készülék névleges üzemi árama 9A (AC-3 kategóriában 440V-ig), illetve 25A (AC-1 kategóriában 440V-ig), ami különböző teljesítményű motorok működtetését teszi lehetővé: 2,2 kW 230V-on, 4 kW 400V-on, illetve akár 5,5 kW teljesítmény 500V vagy 690V tápfeszültségen. Az észak-amerikai szabványok szerint az eszköz alkalmas 0,5-7,5 HP teljesítményű motorok vezérlésére a különböző feszültségszinteken. A mágneskapcsoló a főáramköri érintkezőkön kívül rendelkezik 1NO+1NC segédérintkezővel is a visszajelzésekhez és vezérlésekhez. A készülék védettségi szintje IP20 (előlapi rész), így védett az ujjbenyúlás ellen, de nedves környezetben kiegészítő védelem szükséges.
A TeSys Deca mágneskapcsoló kiemelkedő elektromos és mechanikai élettartammal büszkélkedhet: 2 millió kapcsolási ciklus AC-3 kategóriában, valamint 15 millió mechanikai kapcsolás. Az eszköz kompakt méretekkel rendelkezik (90 mm szélesség, 77 mm magasság, 86 mm mélység), ami lehetővé teszi a helytakarékos beépítést vezérlőszekrényekbe. A csatlakozás csavaros sorkapcsokkal történik, amelyek 1-4 mm² keresztmetszetű vezetékek fogadására alkalmasak. A névleges lökőfeszültség-állóság 6 kV, amely megfelel az IEC 60947 szabványnak, és a III-as túlfeszültség-kategória követelményeinek.
Schneider Electric TeSys D - LC2D09FE7 - Irányváltó mágneskapcsoló, 9A, 115VAC műszaki adatok
Általános adatok
Termékcsalád: TeSys Deca
Terméktípus: Irányváltó mágneskapcsoló
Rövid típuskód: LC2D
Alkalmazás: Ohmos terhelés, Motorvezérlés
Felhasználási kategória: AC-3, AC-1, AC-3e
Kialakítás: Előszerelt kivitel irányváltó áramvezető sínnel
Elektromos jellemzők
Pólusok: 3P
Érintkező összetétel: 3 NO (záró)
Névleges üzemi feszültség [Ue]: ≤ 690 V AC 25...400 Hz, ≤ 300 V DC
Névleges üzemi áram [Ie]: 9 A (<60 °C) ≤ 440 V AC AC-3 kategóriában, 25 A (<60 °C) ≤ 440 V AC AC-1 kategóriában
Motorteljesítmény: 2.2 kW 220...230 V AC 50...60 Hz, 4 kW 380...400 V AC 50...60 Hz, 4 kW 415 V AC 50...60 Hz, 4 kW 440 V AC 50...60 Hz, 5.5 kW 500 V AC 50...60 Hz, 5.5 kW 660...690 V AC 50...60 Hz
Motorteljesítmény HP (UL/CSA): 0.5 LE 115 V AC 60 Hz 1 fázisú motoroknál, 1 LE 230/240 V AC 60 Hz 1 fázisú motoroknál, 2 LE 200/208 V AC 60 Hz 3 fázisú motoroknál, 2 LE 230/240 V AC 60 Hz 3 fázisú motoroknál, 5 LE 460/480 V AC 60 Hz 3 fázisú motoroknál, 7.5 LE 575/600 V AC 60 Hz 3 fázisú motoroknál
Vezérlőkör
Vezérlőkör típusa: AC 50/60 Hz
Vezérlő feszültség [Uc]: 115 V AC 50/60 Hz
Segédérintkező összetétel: 1 NO + 1 NC
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 690 V az IEC 60947-4-1 szerint (erőáramkör), 600 V CSA és UL tanúsítvánnyal
Lökőfeszültség-állóság [Uimp]: 6 kV az IEC 60947 szerint
Túlfeszültség-kategória: III
Konvencionális szabad levegőben mért termikus áram [Ith]: 10 A (60 °C) jelzőáramkör esetén, 25 A (60 °C) erőáramkör esetén
Névleges záróképesség [Irms]: 250 A 440 V-nál erőáramkör esetén az IEC 60947 szerint, 140 A AC jelzőáramkör esetén az IEC 60947-5-1 szerint, 250 A DC jelzőáramkör esetén az IEC 60947-5-1 szerint
Névleges megszakítóképesség: 250 A 440 V-nál erőáramkör esetén az IEC 60947 szerint
Elektromos élettartam: 0.6 millió ciklus 25 A AC-1 kategóriában Ue ≤ 440 V, 2 millió ciklus 9 A AC-3 kategóriában Ue ≤ 440 V
Teljesítménydisszipáció pólusonként: 0.2 W AC-3, 1.56 W AC-1, 0.2 W AC-3e
Mechanikai jellemzők
Előlapi burkolat: Van
Reteszelés típusa: Mechanikus
Szerelési mód: Lap, Sín
Mechanikai élettartam: 15 millió ciklus
Maximális kapcsolási frekvencia: 3600 kapcs/óra 60 °C-on
Csatlakozás
Csatlakozás típusa: Csavaros sorkapcsok, mind erőáramkörhöz, mind vezérlőkörhöz
Meghúzási nyomaték: 1.7 Nm erőáramkör és vezérlőkör esetén (lapos és csillag csavarhúzóval), 2.5 Nm erőáramkör esetén (pozidriv csavarhúzóval)
Működési jellemzők
Működési idő: 12...22 ms zárás, 4...19 ms nyitás
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terhelésnél az EN/ISO 13849-1 szerint, B10d = 20000000 ciklus mechanikai terhelésnél az EN/ISO 13849-1 szerint
Környezeti jellemzők
IP védettség: IP20 előlapi rész az IEC 60529 szerint
Védettség: TH az IEC 60068-2-30 szerint
Szennyezettségi fok: 3
Környezeti hőmérséklet üzem közben: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Tárolási hőmérséklet: -60...80 °C
Működési magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Méretek és tömeg
Magasság: 77 mm
Szélesség: 90 mm
Mélység: 86 mm
