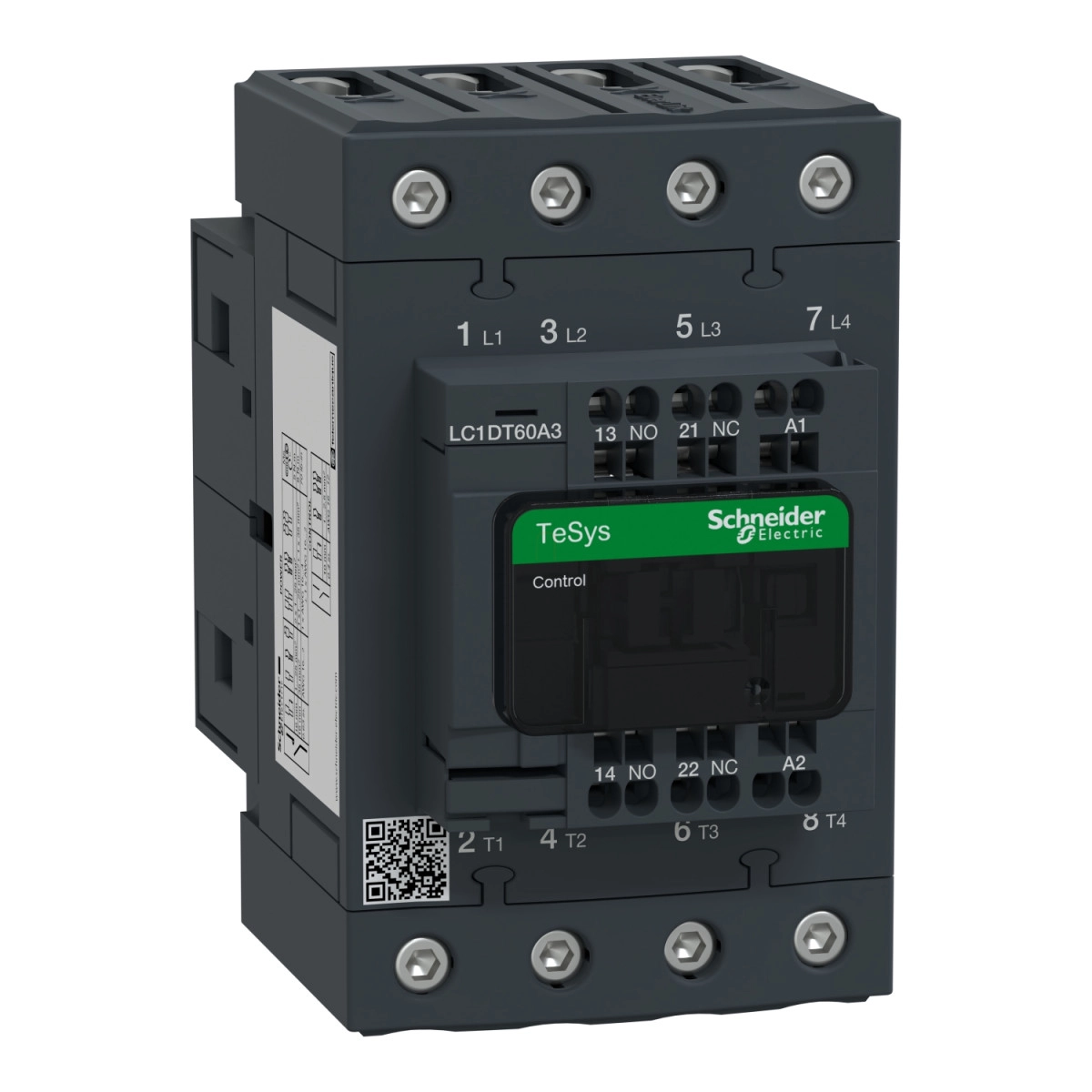

A Schneider Electric TeSys Deca sorozatú LC1DT60A3P7 mágneskapcsoló egy nagy teljesítményű, professzionális elektromos kapcsolóeszköz, amely elsősorban ipari alkalmazásokban használható. Ez a 4 pólusú (4 NO) kivitelű kontaktor kifejezetten rezisztív terhelések kapcsolására lett tervezve, AC-1 felhasználási kategóriában, maximum 440V feszültségig és 60A áramerősségig. A termék rugós sorkapcsokkal rendelkezik, és 230V AC 50/60Hz vezérlőfeszültséggel működik.
A TeSys Deca termékcsalád tagjaként az LC1DT60A3P7 kontaktor a Schneider Electric megbízható minőségét képviseli. A készülék kompakt kialakítású, mindössze 122 mm magasságú, 70 mm szélességű és 120 mm mélységű, ami megkönnyíti a telepítést korlátozott méretű kapcsolószekrényekben is. A kontaktor teljes szerelvény nettó súlya 1,09 kg. Az eszköz IP20-as védelmi fokozattal rendelkezik az előlapi részen, ami megfelelő védelmet nyújt a por és az érintés ellen.
Műszaki szempontból az LC1DT60A3P7 mágneskapcsoló kiemelkedő paraméterekkel büszkélkedhet. A névleges üzemi feszültség a főáramkörben maximum 690V AC 25-400Hz tartományban, vagy legfeljebb 300V DC feszültségen használható. A konvencionális szabad levegőn mért termikus áram 60A (60°C-on) a főáramkörben, és 10A a jelzőáramkörben. Az eszköz kimagasló kapcsolási képességgel rendelkezik: az Irms névleges bekapcsolási képesség 800A (440V-on) a főáramkörben, és 140A AC / 250A DC a jelzőáramkörben az IEC 60947 szabvány szerint. A névleges megszakítási képesség szintén 800A (440V-on). Az átlagos impedancia 1,6 mOhm 50Hz-en a főáramkörben, a disszipált teljesítmény pólusonként 5,8W AC-1 üzemmódban.
Az LC1DT60A3P7 kontaktor különösen alkalmas nagy teljesítményű elektromos fűtési rendszerek, ellenállásfűtők, valamint egyéb rezisztív jellegű terhelések kapcsolására. A termék magas minőségét és megbízhatóságát számos nemzetközi tanúsítvány igazolja, köztük CSA, UL, GL, RINA, CCC, LROS, BV, GOST és DNV. A mechanikai élettartam 6 millió kapcsolási ciklus, míg az elektromos élettartam 1,4 millió ciklus 60A AC-1 terhelésnél, 440V vagy alacsonyabb feszültségen. A kontaktor szennyezettségi foka 3, túlfeszültségi kategóriája III, névleges szigetelési lökőfeszültsége pedig 6kV az IEC 60947 szabvány szerint.
Schneider Electric TeSys D - LC1DT60A3P7 - 4 pólusú Everlink mágneskapcsoló AC1 415V 60A rugós vezérlő sorkapoccsal 230V AC 50/60Hz műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Termék vagy komponens típus: Mágneskapcsoló
Eszköz rövid neve: LC1D
Kontaktor alkalmazás: Rezisztív terhelés
Felhasználási kategória: AC-1
Pólusok leírása: 4P
Pólusok összetétele: 4 NO
[Ue] névleges üzemi feszültség: Főáramkör: <= 690 V AC 25...400 Hz, Főáramkör: <= 300 V DC
[Ie] névleges üzemi áram: 60 A (<60 °C) <= 440 V AC AC-1 a főáramkörben
[Uc] vezérlőáramköri feszültség: 230 V AC 50/60 Hz
Kiegészítő adatok
Kompatibilitási kód: LC1D
Védőborítás: Van
[Ith] konvencionális szabad levegőben mért termikus áram: 10 A (60 °C) jelzőáramkör esetén, 60 A (60 °C) főáramkör esetén
Irms névleges bekapcsolási képesség: 140 A AC jelzőáramkörhöz az IEC 60947-5-1 szerint, 250 A DC jelzőáramkörhöz az IEC 60947-5-1 szerint, 800 A 440 V-on főáramkörhöz az IEC 60947 szerint
Névleges megszakítási képesség: 800 A 440 V-on főáramkörhöz az IEC 60947 szerint
Átlagos impedancia: 1.6 mOhm - Ith 60 A 50 Hz főáramkörhöz
Teljesítményveszteség pólusonként: 5.8 W AC-1
Elektromos jellemzők
[Ui] névleges szigetelési feszültség: Főáramkör: 600 V CSA tanúsított, Főáramkör: 600 V UL tanúsított, Jelzőáramkör: 690 V az IEC 60947-1 szerint, Főáramkör: 690 V az IEC 60947-4-1 szerint
Túlfeszültségi kategória: III
Szennyezettségi fok: 3
[Uimp] névleges szigetelési lökőfeszültség: 6 kV az IEC 60947 szerint
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus névleges terheléssel az EN/ISO 13849-1 szerint, B10d = 20000000 ciklus mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai jellemzők
Mechanikai élettartam: 6 millió ciklus
Elektromos élettartam: 1,4 millió ciklus 60 A AC-1 terhelésnél, Ue <= 440 V
Vezérlőáramkör típusa: AC 50/60 Hz
Tekercs technológia: Beépített elnyomó modul nélkül
Vezérlőáramköri feszültség határértékei: 0,3...0,6 Uc (-40...70 °C): elengedési AC 50/60 Hz, 0,8...1,1 Uc (-40...60 °C): működési AC 50 Hz, 0,85...1,1 Uc (-40...60 °C): működési AC 60 Hz, 1...1,1 Uc (60...70 °C): működési AC 50/60 Hz
Bekapcsolási teljesítmény VA-ban: 140 VA 60 Hz cos phi 0,75 (20 °C-nál), 160 VA 50 Hz cos phi 0,75 (20 °C-nál)
Tartó teljesítményfelvétel VA-ban: 13 VA 60 Hz cos phi 0,3 (20 °C-nál), 15 VA 50 Hz cos phi 0,3 (20 °C-nál)
Hődisszipáció: 4...5 W 50/60 Hz frekvencián
Működési jellemzők
Működési idő: 4...19 ms nyitás, 12...26 ms zárás
Maximális működési frekvencia: 3600 ciklus/óra 60 °C-on
Segédérintkező összetétel: 1 NO + 1 NC
Segédérintkező típus: mechanikusan kapcsolt 1 NO + 1 NC az IEC 60947-5-1 szerint, tükörként működő 1 NC érintkező az IEC 60947-4-1 szerint
Fizikai jellemzők
Magasság: 122 mm
Szélesség: 70 mm
Mélység: 120 mm
IP védettségi fokozat: IP20 előlapi felület az IEC 60529 szerint
Működési környezeti hőmérséklet: -40...60 °C, 60...70 °C teljesítménycsökkentéssel
Üzemeltetési magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
