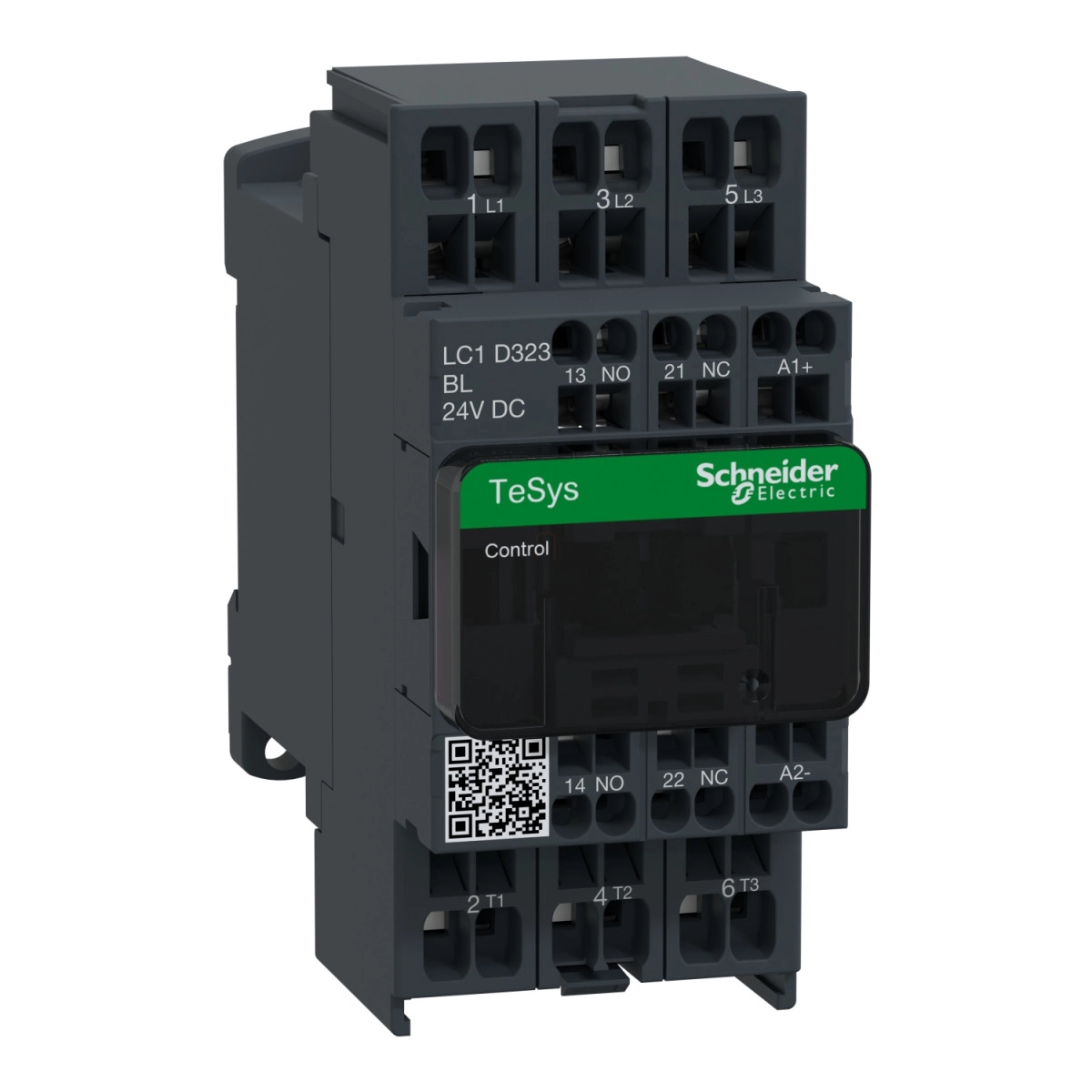

A Schneider Electric TeSys Deca LC1D323BL kontaktor egy rendkívül megbízható és sokoldalú kapcsolóelem, amely kifejezetten motoros alkalmazásokhoz és ellenállásos terhelések kapcsolására lett kifejlesztve. Ez a 3-pólusú, rugós csatlakozókkal ellátott kontaktor ideális választás ipari környezetben, ahol a hosszú élettartam és a precíz működés alapvető követelmény.
A TeSys Deca termékcsalád ezen tagja 32A névleges üzemi árammal rendelkezik AC-3 és AC-3e alkalmazásokban, valamint 50A áramerősséggel AC-1 alkalmazás esetén, mindkettő 440V feszültségig. A kontaktor 24V DC alacsony fogyasztású vezérlőtekerccsel van felszerelve, ami energiahatékonyabb működést tesz lehetővé. A beépített kétirányú csúcskorlátozó dióda szupresszor védelmet nyújt a túlfeszültség ellen, ezzel is növelve a rendszer megbízhatóságát és élettartamát.
A motoros alkalmazásokban való sokoldalúságát jól szemlélteti, hogy különböző teljesítményű motorok vezérlésére alkalmas: 7,5 kW teljesítményű motorokhoz 220-230V AC, 15 kW teljesítményű motorokhoz 380-400V és 415-440V AC, valamint 18,5 kW teljesítményű motorokhoz 500V és 660-690V AC hálózaton, mind AC-3, mind AC-3e kategóriában. Egyedi jellemzője a B10d = 1369863 ciklus biztonsági megbízhatósági szint névleges terheléssel és B10d = 20000000 ciklus mechanikai terheléssel, ami kimagasló értéket jelent az ipari alkalmazásokban. A mechanikai élettartama 30 millió kapcsolási ciklus, elektromos élettartama pedig 1,65 millió ciklus 32A AC-3 terhelésnél és 1,4 millió ciklus 50A AC-1 terhelésnél, 440V feszültségig.
A kontaktor csatlakoztatása egyszerű a rugós sorkapcsoknak köszönhetően, amelyek 2,5 mm² keresztmetszetű vezetékeket fogadnak a vezérlőáramkörben és 4 mm² keresztmetszetű vezetékeket a főáramkörben. Az eszköz segédérintkező konfigurációja 1NO + 1NC, amelyek mechanikusan kapcsoltak és tükör érintkezős kialakításúak az IEC 60947-4-1 szabványnak megfelelően. A készülék működési ideje 77 ±15% ms zárásnál és 25 ±20% ms nyitásnál, 40 ms időállandóval. A maximális működési frekvencia 3600 kapcsolás/óra 60°C-on.
A Schneider Electric LC1D323BL kontaktor kompakt méreteivel is kitűnik (szélesség: 45 mm, magasság: 99 mm, mélység: 101 mm), és mindössze 0,535 kg tömegű. Az eszköz rögzítése történhet lemezre vagy sínre is, így rugalmasan alkalmazható különböző telepítési környezetekben. Az IP20-as védettségű előlap megfelelő védelmet biztosít véletlen érintés ellen, miközben a készülék -40°C és +60°C közötti hőmérséklettartományban megbízhatóan működik, valamint 60-70°C között teljesítménycsökkentéssel használható. Az LC1D323BL megfelel számos nemzetközi szabványnak, többek között az IEC 60947-4-1, EN 60947-4-1, CSA C22.2 No 14 előírásainak, és rendelkezik különböző tanúsítványokkal, mint a RINA, DNV, BV, CCC, GOST, GL és LROS.
Schneider Electric TeSys Deca LC1D323BL kontaktor műszaki adatok
Főbb jellemzők
Termékcsalád: TeSys Deca
Terméktípus: Kontaktor
Rövid név: LC1D
Kontaktor alkalmazás: Motorvezérlés, Ellenállásos terhelés
Felhasználási kategória: AC-1, AC-4, AC-3, AC-3e
Pólusok leírása: 3P
Névleges üzemi feszültség: Erőátviteli kör: <= 690 V AC 25...400 Hz, Erőátviteli kör: <= 300 V DC
Névleges üzemi áram: 32 A (at <60 °C) at <= 440 V AC AC-3 erőátviteli áramkörre, 50 A (at <60 °C) at <= 440 V AC AC-1 erőátviteli áramkörre, 32 A (at <60 °C) at <= 440 V AC AC-3e erőátviteli áramkörre
Vezérlőáramkör feszültsége: 24 V DC
Kiegészítő adatok
Motorteljesítmény kW: 7.5 kW 220...230 V AC 50/60 Hz (AC-3), 15 kW 380...400 V AC 50/60 Hz (AC-3), 15 kW 415...440 V AC 50/60 Hz (AC-3), 18.5 kW 500 V AC 50/60 Hz (AC-3), 18.5 kW 660...690 V AC 50/60 Hz (AC-3), 7.5 kW 400 V AC 50/60 Hz (AC-4), 7.5 kW 220...230 V AC 50/60 Hz (AC-3e), 15 kW 380...400 V AC 50/60 Hz (AC-3e), 15 kW 415...440 V AC 50/60 Hz (AC-3e), 18.5 kW 500 V AC 50/60 Hz (AC-3e), 18.5 kW 660...690 V AC 50/60 Hz (AC-3e)
Motorteljesítmény LE: 2 LE 115 V AC 50/60 Hz 1 fázisú motorokhoz, 5 LE 230/240 V AC 50/60 Hz 1 fázisú motorokhoz, 10 LE 200/208 V AC 50/60 Hz 3 fázisú motorokhoz, 10 LE 230/240 V AC 50/60 Hz 3 fázisú motorokhoz, 20 LE 460/480 V AC 50/60 Hz 3 fázisú motorokhoz, 25 LE 575/600 V AC 50/60 Hz 3 fázisú motorokhoz
Kompatibilitási kód: LC1D
Pólusérintkező összetétel: 3 NO
Védőburkolat: Van
Konvencionális szabad levegős termikus áram: 10 A (60 °C-on) jelzőáramkörre, 50 A (60 °C-on) erőátviteli áramkörre
Irms névleges bekapcsolási képesség: 140 A AC jelzőáramkörre az IEC 60947-5-1 szerint, 250 A DC jelzőáramkörre az IEC 60947-5-1 szerint, 550 A 440 V-on erőátviteli áramkörre az IEC 60947 szerint
Névleges megszakítási képesség: 550 A 440 V-on erőátviteli áramkörre az IEC 60947 szerint
Elektromos tulajdonságok
Átlagos impedancia: 2 mOhm - Ith 50 A 50 Hz erőátviteli áramkörre
Teljesítménydisszipáció pólusonként: 2 W AC-3, 5 W AC-1, 2 W AC-3e
Névleges szigetelési feszültség: Erőátviteli áramkör: 690 V az IEC 60947-4-1 szerint, Erőátviteli áramkör: 600 V CSA tanúsított, Erőátviteli áramkör: 600 V UL tanúsított, Jelzőáramkör: 690 V az IEC 60947-1 szerint, Jelzőáramkör: 600 V CSA tanúsított, Jelzőáramkör: 600 V UL tanúsított
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Névleges lökőfeszültség-állóság: 6 kV az IEC 60947 szerint
Megbízhatóság és élettartam
Biztonsági megbízhatósági szint: B10d = 1369863 ciklus kontaktor névleges terheléssel az EN/ISO 13849-1 szerint, B10d = 20000000 ciklus kontaktor mechanikai terheléssel az EN/ISO 13849-1 szerint
Mechanikai élettartam: 30 millió ciklus
Elektromos élettartam: 1.65 millió ciklus 32 A AC-3 esetén Ue <= 440 V, 1.4 millió ciklus 50 A AC-1 esetén Ue <= 440 V, 1.65 millió ciklus 32 A AC-3e esetén Ue <= 440 V
Vezérlés és csatlakozások
Vezérlőáramkör típusa: DC alacsony fogyasztású
Tekercs technológia: Beépített kétirányú csúcskorlátozó dióda szupresszor
Vezérlőáramkör feszültséghatárai: 0.1...0.3 Uc (-40…70 °C): elengedési DC, 0.8...1.25 Uc (-40…60 °C): működési DC, 1...1.25 Uc (60…70 °C): működési DC
Bekapcsolási teljesítmény W-ban: 2.4 W (20 °C-on)
Tartó teljesítményfelvétel W-ban: 2.4 W 20 °C-on
Működési idő: 77 ±15 % ms zárás, 25 ±20 % ms nyitás
Időállandó: 40 ms
Maximális működési gyakoriság: 3600 ciklus/óra 60 °C-on
Fizikai jellemzők
Csatlakozások - sorkapcsok: Vezérlőáramkör: rugós sorkapcsok 1 2.5 mm² - kábelmerevség: hajlékony kábelvég nélkül, Vezérlőáramkör: rugós sorkapcsok 2 2.5 mm² - kábelmerevség: hajlékony kábelvég nélkül, Erőátviteli áramkör: rugós sorkapcsok 1 4 mm² - kábelmerevség: hajlékony kábelvég nélkül, Erőátviteli áramkör: rugós sorkapcsok 2 4 mm² - kábelmerevség: hajlékony kábelvég nélkül
Segédérintkező összetétel: 1 NO + 1 NC
Segédérintkezők típusa: mechanikusan kapcsolt 1 NO + 1 NC az IEC 60947-5-1 szerint, tükörérintkező 1 NC az IEC 60947-4-1 szerint
Jelzőáramkör frekvencia: 25...400 Hz
Minimális kapcsolási feszültség: 17 V jelzőáramkörre
Minimális kapcsolási áram: 5 mA jelzőáramkörre
Szigetelési ellenállás: > 10 MOhm jelzőáramkörre
Mechanikai tulajdonságok
Átfedési idő: 1.5 ms kikapcsoláskor NC és NO érintkező között, 1.5 ms bekapcsoláskor NC és NO érintkező között
Rögzítés: Lemez, Sín
Magasság: 99 mm
Szélesség: 45 mm
Mélység: 101 mm
Nettó tömeg: 0.535 kg
Környezeti jellemzők
IP védelmi fokozat: IP20 előlap az IEC 60529 szerint
Védőkezelés: TH az IEC 60068-2-30 szerint
Klímaállóság: megfelel az IACS E10 nedves hőhatásnak való kitételnek, megfelel az IEC 60947-1 Q melléklet D kategória nedves hőhatásnak való kitételnek
Megengedett környezeti levegőhőmérséklet a készülék körül: -40…60 °C, 60…70 °C teljesítménycsökkentéssel
Üzemi magasság: 0...3000 m
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
Lángállóság: V1 az UL 94 szerint
Mechanikai robusztusság: Rezgések nyitott kontaktor esetén (2 Gn, 5...300 Hz), Rezgések zárt kontaktor esetén (4 Gn, 5...300 Hz), Ütések zárt kontaktor esetén (15 Gn 11 ms-ig), Ütések nyitott kontaktor esetén (8 Gn 11 ms-ig)
