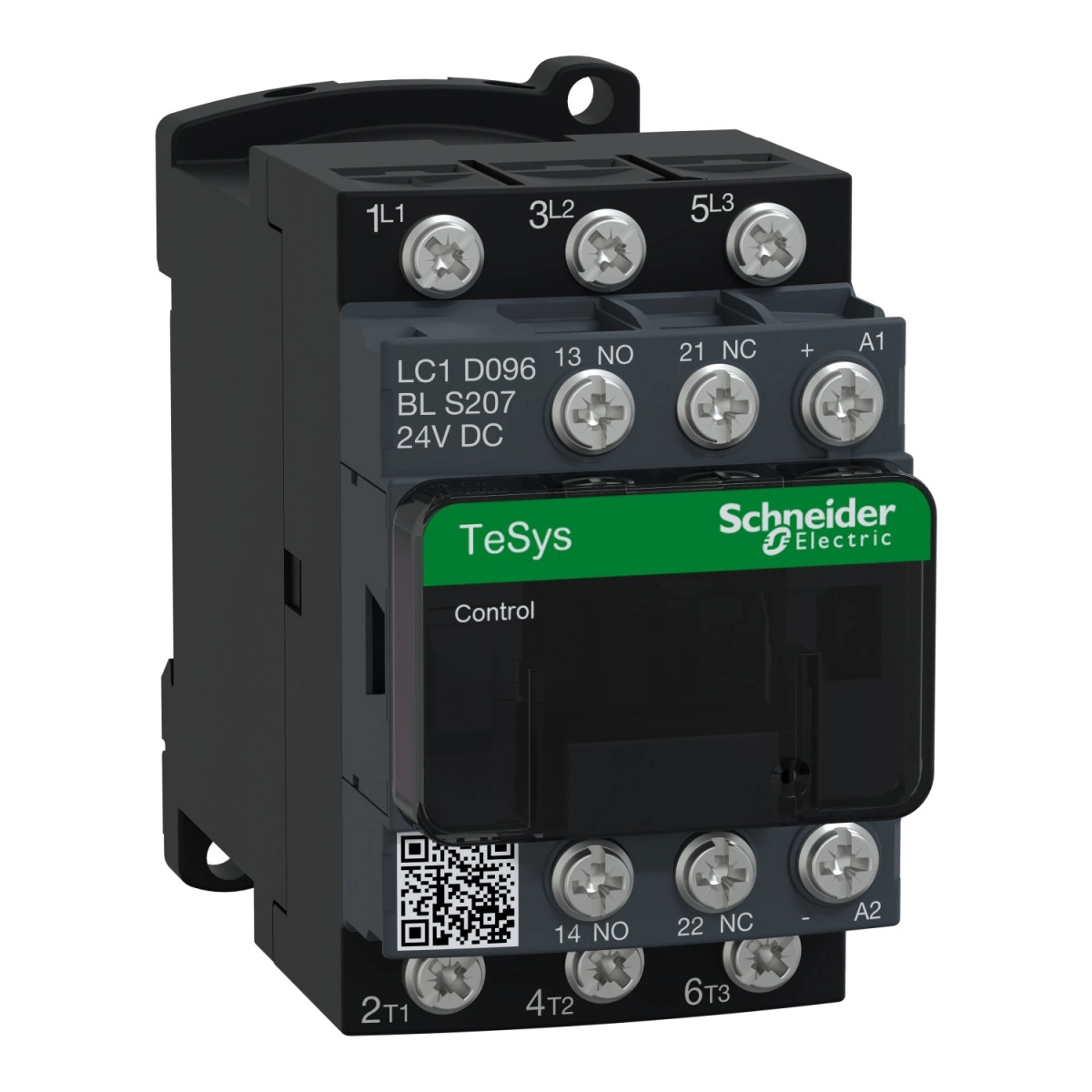

LC1-D mágneskapcsoló 9A/4kW 24V DC 1Z+1NY (400V, AC3) csavaros TeSys D LC1D096BLS207 Schneider
\nMágneskapcsoló S207 9A. termékcsalád: TeSys - termék neve: TeSys D - termék vagy komponens típusa: mágneskapcsoló - készülék rövid megnevezése: LC1D - mágneskapcsoló alkalmazás: ellenálló töltés, motorvezérlés - felhasználási kategória: AC-1, AC-3 - pólusok megnevezése: 3P - pólus érintkező összetétel: 3 NO - Ue névleges üzemi feszültség: <= 300 V DC esetén főáramkör, <= 690 V AC 25...400 Hz esetén főáramkör - le névleges üzemi áram: 25 A (<= 60 °C) -<= 440 V AC AC-1 esetén főáramkör, 9 A (<= 60 °C) -<= 440 V AC AC-3 esetén főáramkör - motorteljesítmény kW: 2.2 kW 220...230 V AC 50 Hz - tekercstípus: alacsony fogyasztás - kiegészítő érintkező összetétel: 1 NO + 1 NC - túlfeszültség kategória: III - Ith konvencionális termikus szabad levegő áram: 10 A -<= 60 °C esetén jelző áramkör, 25 A -<= 60 °C esetén főáramkör - Irms névleges bekapcsolási teljesítmény: 140 A AC esetén jelző áramkör megfelel IEC 60947-5-1, 250 A -440 V esetén főáramkör megfelel IEC 60947, 250 A DC esetén jelző áramkör megfelel IEC 60947-5-1 - Icw névleges rövidzárlati kiállási áram: 100 A 1 s jelző áramkör, 105 A <= 40 °C 10 s főáramkör, 120 A 500 ms jelző áramkör, 140 A 100 ms jelző áramkör, 210 A <= 40 °C 1 s főáramkör, 30 A <= 40 °C 10 perc főáramkör, 61 A <= 40 °C 1 perc főáramkör - kapcsolt biztosíték méretezés: 10 A gG esetén jelző áramkör megfelel IEC 60947-5-1, 20 A gG -<= 690 V koordináció 2-es típus, koordináció esetén főáramkör, 25 A gG -<= 690 V koordináció 1-es típus, koordináció esetén főáramkör - Ui névleges szigetelési feszültség: 690 V esetén főáramkör megfelel IEC 60947-4-1, 690 V esetén jelző áramkör megfelel IEC 60947-1 - elektromos élettartam: 0.6 millió ciklus 25 A AC-1 Ue mellett <= 440 V, 2 Mcycles 9 A AC-3 Ue mellett <= 440 V - teljesítményveszteség pólusonként: 0.2 W AC-3, 1.56 W AC-1 - védőfedél: -val, -vel - szerelőtartó: lemez, sín - szabványok: CSA C22.2 No 60947-4-1, DIN 5510-2, EN 45545 R22 HL3, EN 45545 R26 HL3, EN/IEC 60947-4-1, EN/IEC 60947-5-1, UL 60947-4-1 - termékbizonyítvány: CCC, CSA, EAC, IEC, UL - csatlakozás típusa: vezérlő áramkör : kábelsaru csatlakozó - külső átmérő: 8 mm - meghúzási nyomaték: főáramkör : 1.7 N.m - mellett kábelsaru csatlakozó - csavarhúzóval 2. sz. Philips csavar: M3,5, főáramkör : 1.7 N.m - mellett kábelsaru csatlakozó - csavarhúzóval Ø 6 mm-es lemez csavar: M3,5, vezérlő áramkör : 1.7 N.m - mellett kábelsaru csatlakozó - csavarhúzóval 2. sz. Philips csavar: M3,5, vezérlő áramkör : 1.7 N.m - mellett kábelsaru csatlakozó - csavarhúzóval Ø 6 mm-es lemez csavar: M3,5 - üzemidő: 16...32 ms nyitás, 55...75 ms zárul - biztonság megbízhatósági szintje: B10d = 1369863 ciklus mágneskapcsoló névleges terheléssel megfelel EN/ISO 13849-1, B10d = 20000000 ciklus mágneskapcsoló mechanikai terheléssel megfelel EN/ISO 13849-1. Előnyök : .. Alkalmazások: A TeSys D mágneskapcsolók tökéletesen beépíthetők a vezérlőrendszerekbe, specifikus BL vagy BBE rendelési számok kompatibilisek 100mA vagy 500mA digitális I/O modulokkal....
