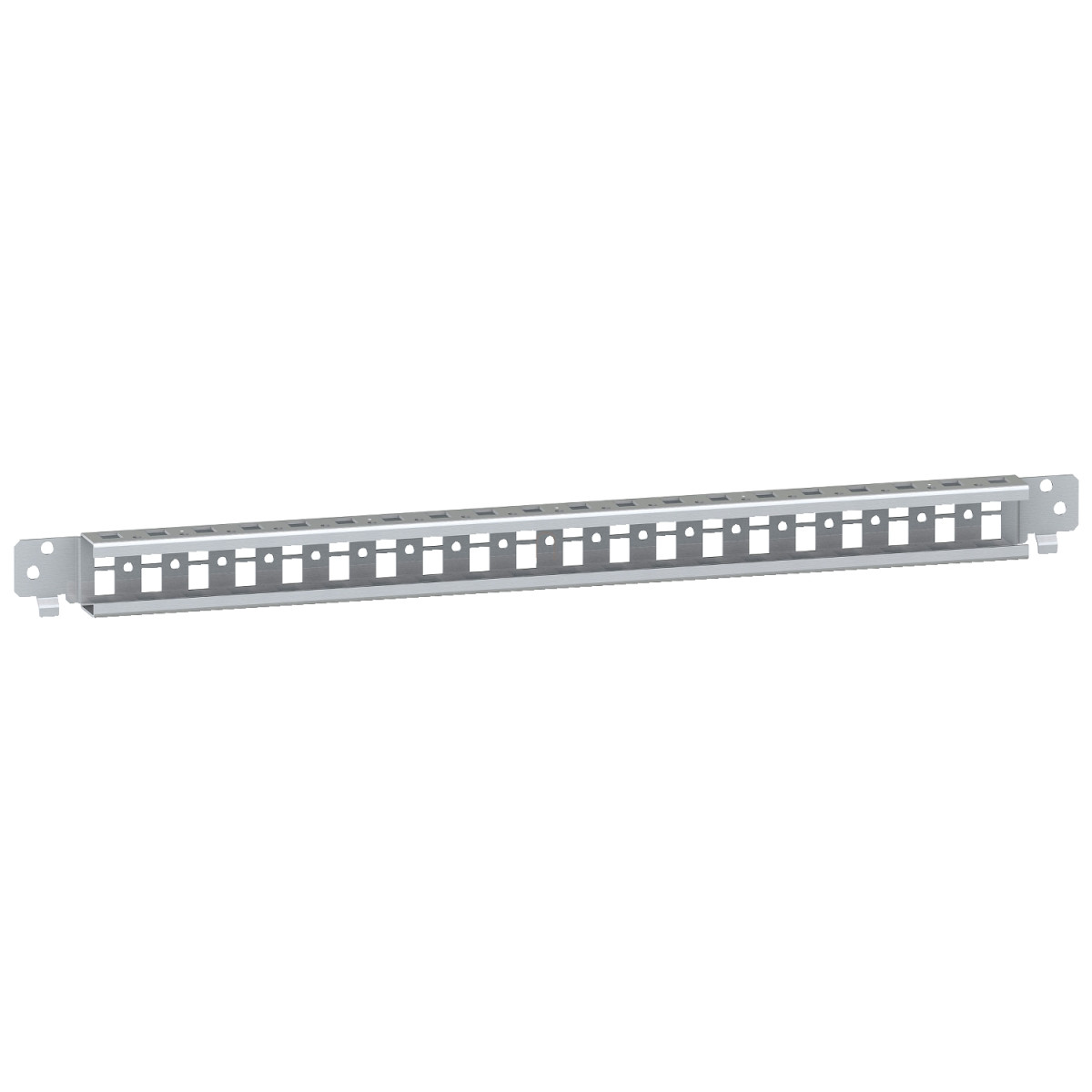

A Schneider Electric NSYSQCR4080 kódjelű gyorsrögzítésű keresztsín készlet a PanelSeT termékcsalád szerelvényezési kiegészítője, amely nagyfokú flexibilitást és praktikumot biztosít az ipari elosztó- és kapcsolószekrényekhez. Ez a két darabos szett H40 W800mm méretben, egy sorban kerül forgalomba, ideális kiegészítőként a PanelSeT SFN, PanelSeT SF és PanelSeT SM típusú szekrényekhez.
A gyorsrögzítésű keresztsínek horganyzott felületű, 1,5 mm vastagságú acélból készülnek, amelyek 40 kg maximális terhelést képesek elviselni. A sínrendszer különösen praktikus jellemzője a 25 mm-es lépésközzel történő állíthatóság, amely precíz pozicionálást tesz lehetővé a szekrény szerkezetén belül. A termék univerzális felhasználhatóságát jelzi a többcélú alkalmazási terület, valamint a PanelSeT SFX és SMX rendszerekkel való kompatibilitás is.
A NSYSQCR4080 rögzítési módja kétféle lehet: csavarral történő rögzítés vagy a struktúrára való rácsíptetés. A telepítés során a keresztsín a szekrény szerkezetén vagy két keresztsín között is elhelyezhető, míg SM típusú szekrények esetén adaptációs profilra szerelhető fel. Az eszköz méretei jól alkalmazkodnak a szabványos szekrényekhez: 800 mm névleges magassággal (710 mm hasznos magasság), 40 mm szélességgel és 27 mm mélységgel rendelkezik. Ez a méretezés lehetővé teszi, hogy a keresztsínek tökéletesen illeszkedjenek a szekrény belső architektúrájához, maximalizálva a rendelkezésre álló teret.
A Schneider Electric NSYSQCR4080 keresztsín készlet két sínből és a hozzá tartozó rögzítőelemekből áll, így azonnal használatra kész megoldást nyújt a szekrény belső szerelési munkálataihoz. A termék kialakítása lehetővé teszi a gyors és egyszerű installációt, amely időt és energiát takarít meg a kivitelezés során. A terméket elsősorban ipari környezetben használják, ahol nagy jelentőséggel bír a szerelési komponensek megbízhatósága és tartóssága.
Schneider Electric Spacial SM - NSYSQCR4080 -2 egysoros gyorsrögzítésű keresztsín (800) műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Termékkategória: Szerelési kiegészítő
Terméktípus: Gyorsrögzítésű keresztsín
Alkalmazás: Többcélú
Kompatibilitás
Kompatibilis termékcsaládok: PanelSeT SF, PanelSeT SM, PanelSeT SFX, PanelSeT SMX
Szerelési információk
Szerelési hely: Szekrény szerkezetén, Keresztsínek között
Szerelési alap: Adaptációs profil SM szekrényeknél
Készlet tartalma: Rögzítőelemek, 2 keresztsín
Mennyiség készletenként: 1 készlet
Rögzítési mód: Csavarral, Rácsíptethető - a szerkezeten
Beállítás: 25 mm-es lépésközzel állítható
Vízszintes sorok száma: 1
Fizikai paraméterek
Anyag: Acél
Felületkezelés: Horganyzott
Maximális terhelés: 40 kg
Magasság: Névleges: 800 mm, Hasznos: 710 mm
Szélesség: 40 mm
Mélység: 27 mm
Vastagság: 1,5 mm
