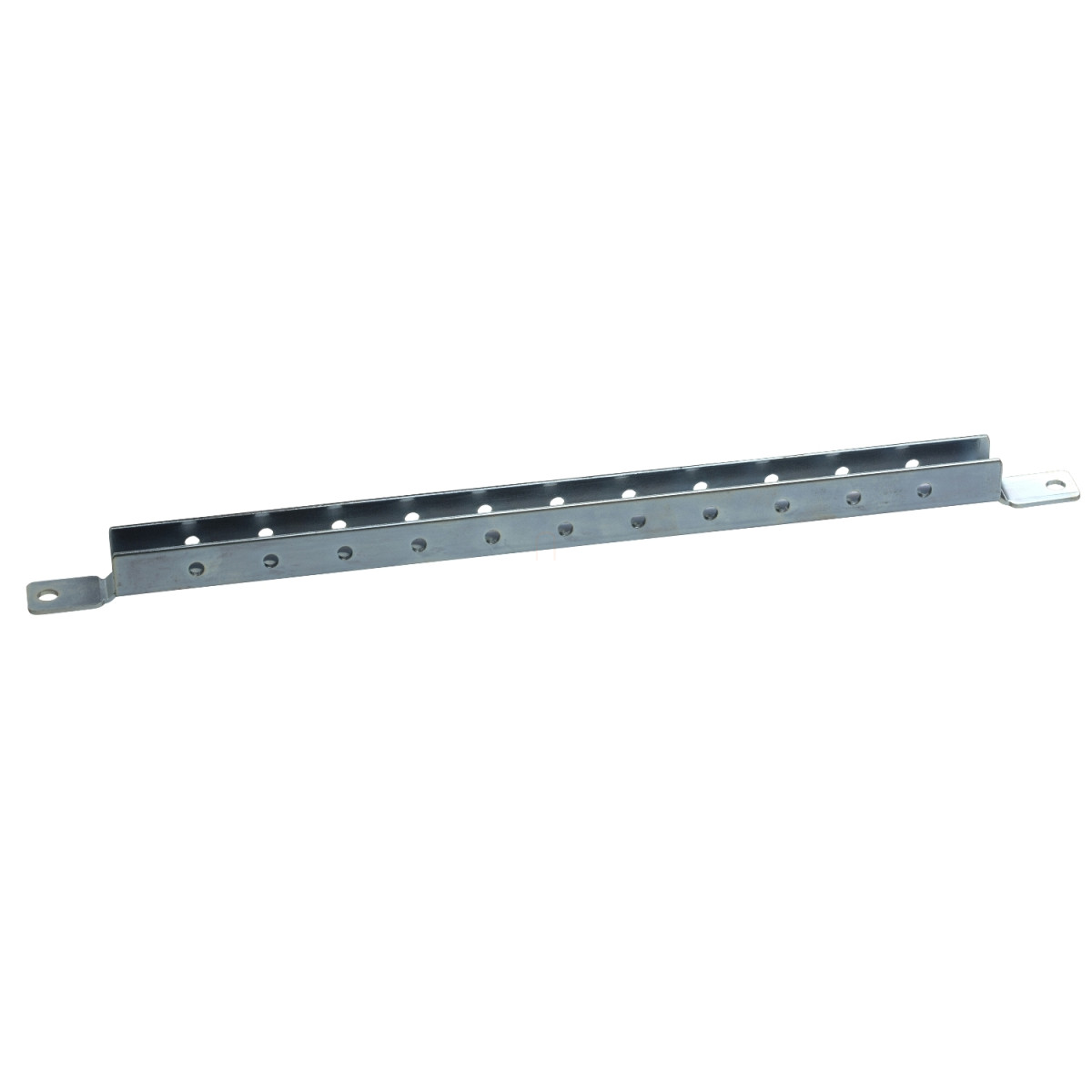

A Schneider Electric PanelSeT szériájához tartozó NSYSLCR60 könnyített keresztsínek praktikus és sokoldalú szerelvényezési megoldást kínálnak villamos elosztószekrényekhez és kapcsolószekrényekhez. Ez a 600 mm széles, kettes csomagban elérhető termék ideális választás a PanelSeT SFN, PanelSeT SF és PanelSeT SM típusú szekrények belső szerelésénél, valamint kompatibilis a PanelSeT SFX modellekkel is.
A könnyített keresztsínek acélból készülnek, felületük horganyzott bevonattal rendelkezik, ami hosszú élettartamot és kiváló korrózióállóságot biztosít ipari környezetben is. A termék fő előnye, hogy 25 mm-es osztásközzel állítható, így rugalmasan alkalmazható különböző belső elrendezéseknél és szerelési igényeknél. Az NSYSLCR60 könnyített keresztsín rögzítése M6-os önfúró csavarokkal történik, ami megkönnyíti a telepítést és időt takarít meg a kivitelezés során. A készlet tartalmazza a szükséges rögzítőelemeket és a két keresztsínt.
A sínek többféle szerelési lehetőséget kínálnak: felszerelhetők közvetlenül a szekrény szerkezetére, elhelyezhetők keresztsínek között, vagy SM típusú szekrények esetén adapterprofilt is használhatsz a rögzítéshez. A termék egy vízszintes sort biztosít az elektromos alkatrészek, kábelcsatornák vagy egyéb eszközök szereléséhez. Méreteit tekintve a sín 30 mm magas, 18,6 mm mély, rögzítési pontjai között 550 mm a távolság, hasznos szélessége pedig 510 mm. A névleges szélesség 600 mm, ami tökéletesen illeszkedik az azonos szélességű PanelSeT szekrényekhez. Az NSYSLCR60 cikkszámú könnyített keresztsínek multi-purpose alkalmazási területtel rendelkeznek, így különböző iparági felhasználási területeken bevethetők, ahol precíz és megbízható belső szerelési rendszerre van szükség.
Schneider Electric Spacial SM - NSYSLCR60 -2 könnyített keresztsín 600-as szekrénybe műszaki adatok
Általános jellemzők
Terméktípus: Könnyített keresztsín
Sorozat: PanelSeT
Kategória: Szerelési tartozék
Alkalmazás: Többcélú
Névleges méretek: Szélesség: 600 mm
Kompatibilitás és szerelési jellemzők
Kompatibilis sorozatok: PanelSeT SF, PanelSeT SM, PanelSeT SFX
Szerelési helyzet: Szekrényszerkezetre, keresztsínek közé
Szerelési támasz: Adaptációs profil SM szekrényekhez
Eszköz összetétele: Rögzítőelemek és 2 db keresztsín
Mennyiség készletenként: 1 készlet
Anyagjellemzők
Anyag: Acél
Felületkezelés: Horganyzott
Szerelés és beállítás
Rögzítési mód: Csavarokkal - M6 önfúró csavarok
Állíthatóság: 25 mm-es osztásközzel állítható
Vízszintes sorok száma: 1
Méretek
Magasság: 30 mm
Szélesség: Rögzítési pontok között: 550 mm, Névleges: 600 mm, Hasznos: 510 mm
Mélység: 18,6 mm
