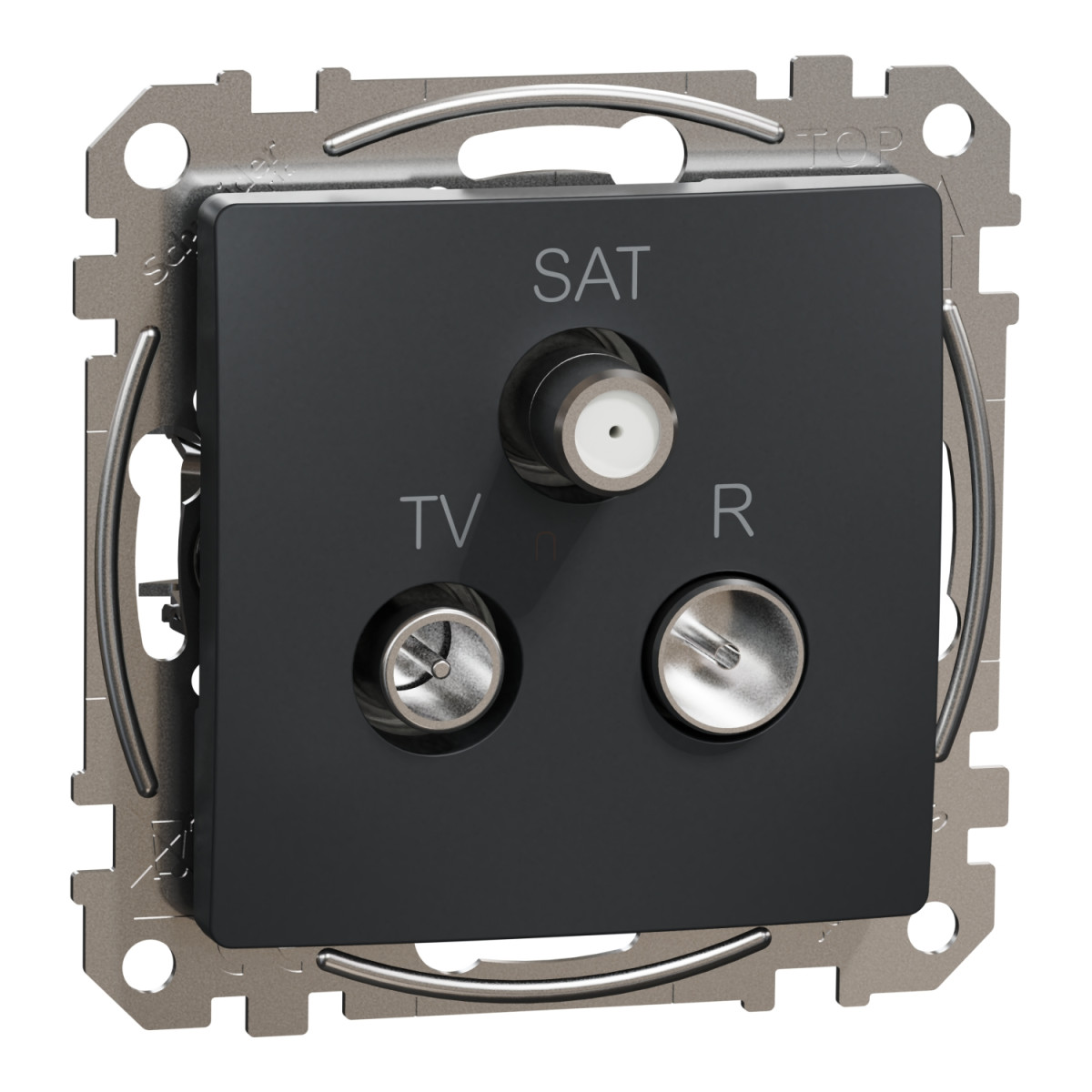

A Schneider Electric Sedna Design & Elements sorozatú TV/SAT/R aljzata egy prémium kategóriás, végzáró (terminal) típusú médiacsatlakozó, amely elegáns antracit színben kapható. A SDD114481 cikkszámú termék professzionális felhasználásra készült, és ideális választás minden olyan otthoni vagy irodai környezetbe, ahol fontos a megbízható működés és az esztétikus megjelenés.
Ez a sokoldalú aljzat három kimeneti csatlakozóval rendelkezik: egy darab 9,52 mm-es IEC apa csatlakozó a TV jelekhez, egy darab IEC anya csatlakozó az FM rádiójelekhez, valamint egy darab 9,52 mm-es IEC anya csatlakozó a műholdas (SAT) jel fogadásához. Az aljzat 4 dB csillapítással rendelkezik, ami kiváló jelerősséget biztosít a különböző frekvenciájú jeltípusokhoz. A TV jelek esetében a csillapítás 4 dB a 47-2200 MHz frekvenciatartományban, a rádiójelek esetében 10 dB a 88-125 MHz tartományban, míg a műholdas jelek esetében mindössze 1 dB a 950-2400 MHz tartományban.
A Sedna Design & Elements aljzat telepítése rendkívül egyszerű és rugalmas. A terméket süllyesztett kivitelben kell felszerelni, és kétféle rögzítési mód közül választhatsz: vagy csavarokkal, vagy karmokkal, amelyek 55-70 mm-es munkaterületen belül állíthatók. A termék méretei optimálisak a szabványos szerelődobozokhoz: 73 mm széles, 73 mm magas és 41 mm mélységű, látható részének mélysége pedig mindössze 17,4 mm. A beépítési mélység 22,5 mm, ami lehetővé teszi a kompakt elhelyezést akár vékonyabb falakban is. A csatlakoztatás csavaros terminálokkal történik, biztosítva a stabil és tartós kapcsolatot.
A termék kialakítása és anyaghasználata is a minőséget tükrözi. A látható részek UV-stabilizált ABS hőre lágyuló műanyagból készültek, ami tartósságot és színtartósságot biztosít. Az antracit (RAL 7021) színárnyalat és a matt felületkezelés elegáns megjelenést kölcsönöz a terméknek, amely jól illeszkedik a modern belsőépítészeti megoldásokhoz. A Schneider Electric SDD114481 védettségi szintje IP20, míg ütésállósága IK02 besorolású, így megfelelő védelmet nyújt a mindennapi használat során fellépő mechanikai behatásokkal szemben. A termék megfelel a CE megfelelőségi követelményeknek, így biztonságosan használható az Európai Unió területén.
Schneider Electric Sedna Design & Elements - SDD114481 -TV/R/SAT aljzat, végzáró, 4 dB, antracit műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Funkció: TV/SAT/R aljzat
Eszköz alkalmazás: Médiaeszköz támogatás
Szállítási forma: Mechanizmus rögzítőkerettel
TV aljzat típusa: Végzáró (terminal) aljzat
Fő színárnyalat: Antracit
Csatlakozók és műszaki paraméterek
TV csatlakozó típusa: 1 db IEC apa 9,52 mm
FM csatlakozó típusa: IEC anya 1
SAT csatlakozó típusa: 1 db IEC anya 9,52 mm
Kimenetek száma: 3
Áthatolási veszteség: 4 dB
Csillapítás: 4 dB a TV jelekhez 47...2200 MHz frekvencián
10 dB az R jelekhez 88...125 MHz frekvencián
1 dB a SAT jelekhez 950...2400 MHz frekvencián
Csatlakozások - terminálok: Csavaros csatlakozók
Fizikai jellemzők
Színárnyalat: Antracit (RAL 7021)
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Terminálok típusa: Matt
Felületkezelés: Festett
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok működési tartománya: 55...70 mm
Csavarok
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 41 mm
Látható rész mélysége: 17,4 mm
Beágyazási mélység: 22,5 mm
Védettségi jellemzők
IP védettségi fokozat: IP20
IK védettségi fokozat: IK02
Megfelelőségi jelölés: CE
Egyéb jellemzők
Célcsoport: Professzionális
