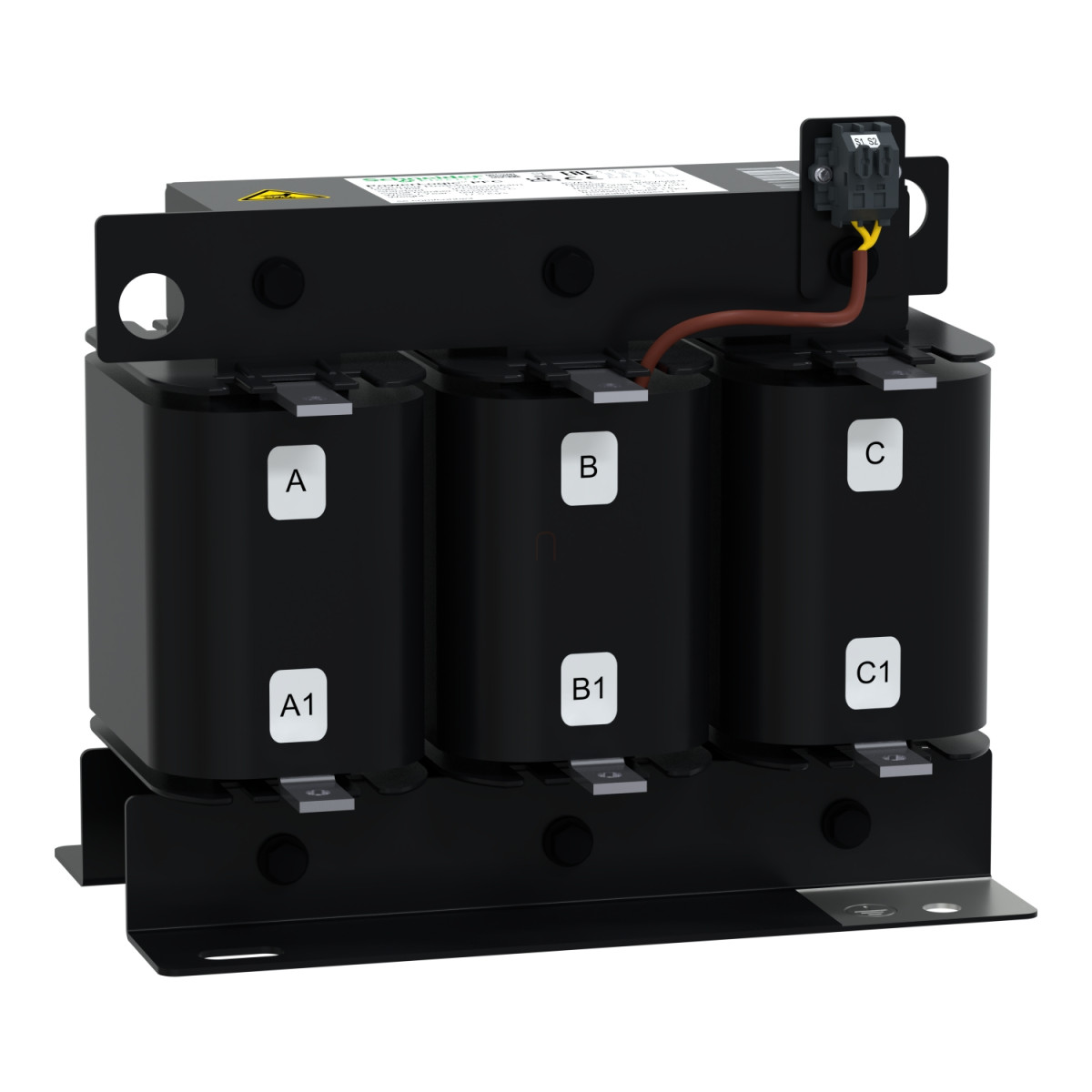

A Schneider Electric PowerLogic PFC sorozatú LVR05250A40T típusjelű anti harmonikus fojtótekercs (detuned reactor) egy olyan speciális villamos berendezés, amely kifejezetten a felharmonikus problémák kezelésére és a teljesítménytényező javítására szolgál ipari és kereskedelmi alkalmazásokban. Ez a 25 kvar névleges teljesítményű, 400V AC 50 Hz-es hálózatra tervezett eszköz kiválóan alkalmazható olyan környezetekben, ahol a felharmonikusok jelenléte problémát okozhat a villamos rendszerben.
Az LVR05250A40T fojtótekercs 210 Hz-re van hangolva, ami 4.2-es hangolási rendnek felel meg, 5.7% impedancia értékkel 50 Hz-en. Ez az eszköz hatékonyan akadályozza meg a kondenzátortelepek és a hálózat között kialakuló rezonanciákat, amelyek káros túláramokat és túlfeszültségeket okozhatnának. A termék 1.227 mH induktivitással rendelkezik, fázisonként ±5% tűréshatárral, ami biztosítja a pontos és megbízható működést a különböző terhelési körülmények között.
A fojtótekercs számos fejlett műszaki jellemzővel rendelkezik, amelyek biztosítják annak robusztus és hosszú élettartamú működését. A H osztályú elektromos szigetelés és az 1.1 kV névleges szigetelési feszültség kiváló védelmet nyújt. A dielektromos vizsgálati feszültség 4 kV 50 Hz-en 1 percig, ami a termék magas minőségi színvonalát jelzi. Az alap áramértéke 36.1 A, míg az RMS áramérték 44 A. A harmonikus áramspektrum részletei a következők: 2.9% x I3, 67.8% x I5, 18.6% x I7 és 6.2% x I11, ami mutatja, hogy a készülék milyen hatékonyan kezeli a különböző rendű felharmonikusokat.
A Schneider Electric PowerLogic LVR05250A40T fojtótekercs kizárólag beltéri telepítésre alkalmas, IP00 védettségi fokozattal rendelkezik. A hűtés kényszerhűtéssel (forced convection) történik, így biztosítva a megfelelő hőelvezetést. A csatlakozás pad terminálokkal történik, a rögzítési pontok távolsága 200 x 125 mm. A készülék fizikai méretei: magasság 220 mm, szélesség 240 mm, mélység 160 mm. Az üzemeltetési környezetre vonatkozó előírások szerint a berendezés 0-55°C környezeti hőmérsékleten használható 1000 m tengerszint feletti magasságig, illetve 0-50°C között 1000-2000 m magasságban. A készülék ellenáll a 20-80% relatív páratartalmú környezetnek, valamint a 250 órás sómist tesztnek (400 V/50 Hz). Az IEC 60068 szabványnak megfelelő kivitelben készül, ami garantálja a magas minőséget és megbízhatóságot ipari környezetben is.
Schneider Electric SAH detuned reactors - LVR05250A40T -Varplus Fojtótekercs 5.7% (215 Hz) 25 kvar 400/415V 50Hz műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy komponens típus: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 25 kvar 400 V AC 50 Hz esetén
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 4.2 - 210 Hz - 5.7 % - 50 Hz
Kiegészítő jellemzők
Teljesítményveszteség (max): 200 W
Induktivitás értéke: 1.227 mH
Induktivitás tűréshatár: -5% - +5% fázisonként
Alapharmonikus áram: 36.1 A
RMS áramérték: 44 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség [Ui]: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram [Imp]: 1.3 x I1
Harmonikus áramspektrum: 2.9 % x I3, 67.8 % x I5, 18.6 % x I7, 6.2 % x I11
Dinamikus ellenállási áram: 2.2 x Isc
Konvencionális szabad levegős hőáram [Ith]: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerhűtés
Csatlakozások - terminálok: Pad terminál
Rögzítési közép: 200 x 125 mm
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezeti jellemzők
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi tengerszint feletti magasság: <= 2000 m
Környezeti levegő hőmérséklet üzem közben: 0...55 °C <= 1000 m esetén, 0...50 °C > 1000...2000 m esetén
Átlagos környezeti levegő hőmérséklet üzem közben: 50 °C <= 1000 m esetén (24 órás átlag), 40 °C <= 1000 m esetén (1 éves átlag), 45 °C > 1000...2000 m esetén (24 órás átlag), 35 °C > 1000...2000 m esetén (1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20...80 %, Sómist (400 V/50 Hz): 250 óra
