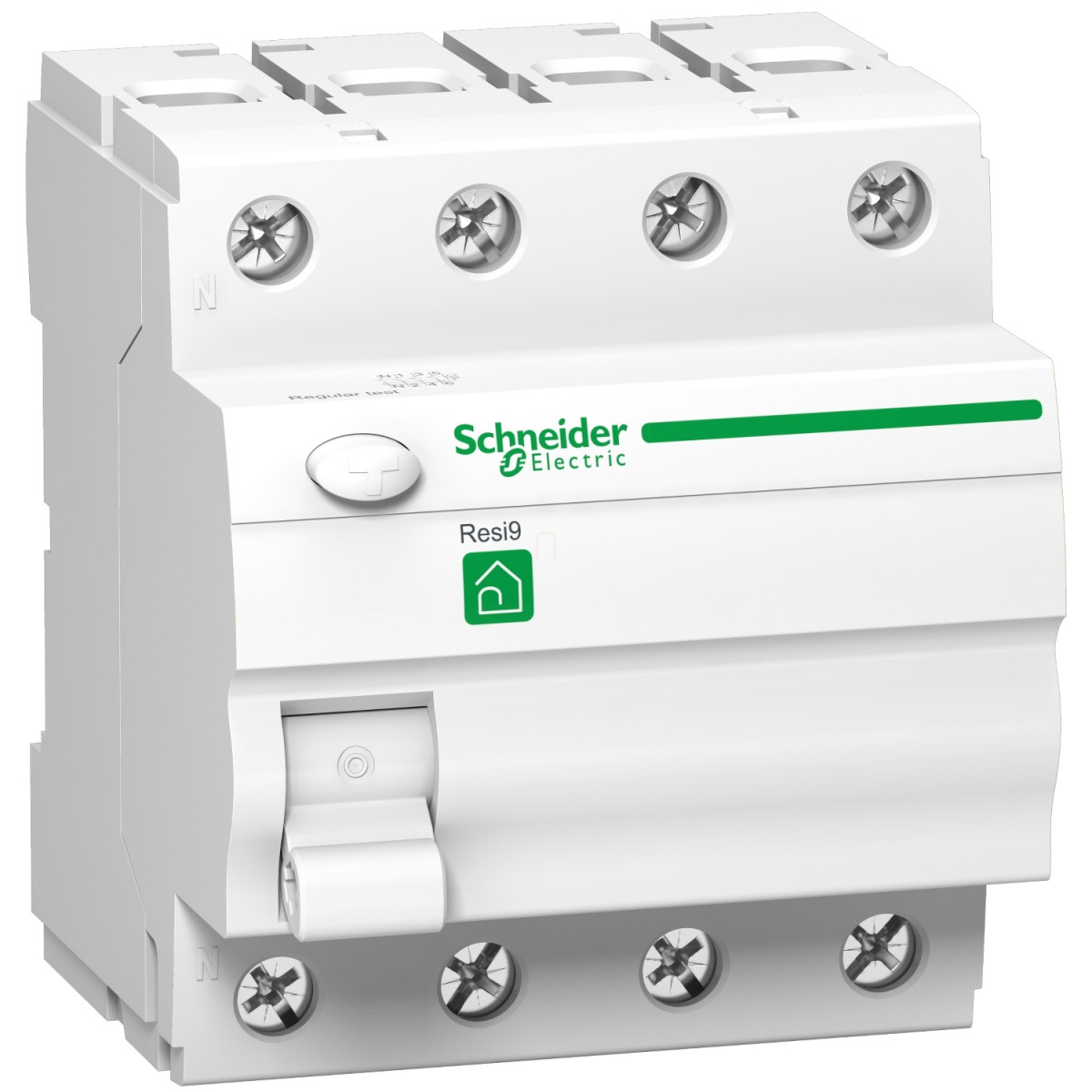

A Schneider Electric Resi9 termékcsaládjába tartozó R9R11425 típusú áram-védőkapcsoló (RCCB) kiváló választás lakások, irodák és kereskedelmi létesítmények villamos hálózatainak biztonságos üzemeltetéséhez. Ez a négypólusú (4P), 25 amper névleges áramerősségű, 30 milliamper érzékenységű készülék hatékonyan védi mind a személyeket, mind a berendezéseket az áramütés és egyéb villamos meghibásodások veszélyétől.
A Resi9 áram-védőkapcsoló AC típusú védelmet biztosít, amely elsősorban a váltakozó áramú (AC) hibaáramok ellen nyújt azonnali védelmet. A készülék az EN/IEC 61008-2-1 szabványnak megfelelően lett tervezve és tesztelve, garantálva a megbízható működést és a magas biztonsági szintet. A 400V AC 50/60 Hz névleges üzemi feszültségű készülék késleltetés nélkül, azonnal megszakítja az áramkört hibaáram észlelése esetén. A bal oldali semleges pozícióval rendelkező védőkapcsoló névleges zárlati és megszakítási képessége (Im) 500A, feltételes zárlati áramerőssége pedig 3kA, ami megfelelő védelmet nyújt a hálózati túlterhelések és zárlatok esetén is.
A Schneider Electric R9R11425 áram-védőkapcsoló számos kiemelkedő műszaki tulajdonsággal rendelkezik. 440V szigetelési feszültséggel és 4kV lökőfeszültség-állósággal bír, továbbá 250A túlfeszültség-áramot is képes kezelni. Az AENOR minőségi tanúsítvánnyal ellátott kapcsoló ellenállóképessége kiemelkedő: mechanikai élettartama 20000 ciklus, míg elektromos élettartama AC-1 szabvány szerint 10000 kapcsolási ciklus. A készülék IP20 védettséggel rendelkezik önmagában, míg modulos tokozásban IP40 védettséget biztosít az IEC 60529 szabvány szerint. A kapcsoló állapotát könnyen leolvashatod a beépített ON/OFF jelzésről.
A Schneider R9R11425 védőkapcsoló -5 és +40°C közötti környezeti hőmérsékleten üzemeltethető és egyszerűen, pattintással rögzíthető DIN sínre. A készülék méreteivel is ideális választás a tipikus elosztószekrényekbe való beépítéshez: 84 mm magasságú, 77 mm szélességű és 92 mm mélységű, beépítési mélysége pedig 44 mm. Az alsó részen biconnect típusú gyűjtősínes csatlakozási lehetőséget kínál, ami megkönnyíti a telepítést. A fehér színű készüléken a csatlakozások alagút típusú sorkapcsokkal történnek, amelyek mind felül, mind alul elhelyezhetők, és 1-16 mm² rugalmas vagy 1-25 mm² merev vezetékek fogadására alkalmasak. A sorkapcsok meghúzási nyomatéka 2 Nm.
Schneider Electric Resi9 - R9R11425 -áram-védőkapcsoló, AC osztály, 4P, 25A, 30mA műszaki adatok
Általános jellemzők
Termékcsalád: Resi9
Terméknév: Resi9 RCCB
Típus: Áram-védőkapcsoló (RCCB)
Pólusok száma: 4P
Semleges vezető pozíciója: Bal oldali
Névleges áram: 25 A
Hálózat típusa: AC
Védelmi tulajdonságok
Hibaáram-érzékenység: 30 mA az EN/IEC 61008-2-1 szerint
Hibaáram-védelem időkésleltetése: Azonnali
Hibaáram-védelem osztálya: AC típus
Névleges zárlati és megszakítási képesség: Im 500 A az EN/IEC 61008-2-1 szerint
Feltételes zárlati áramerősség: 3 kA
Minőségi tanúsítványok: AENOR
Műszaki paraméterek
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 400 V AC 50/60 Hz
Szigetelési feszültség: 440 V
Névleges lökőfeszültség-állóság: 4 kV
Túlfeszültség-áram: 250 A
Vezérlés típusa: Billenőkapcsoló
Helyi jelzés: BE/KI jelzés
Szerelési jellemzők
Felszerelési mód: Pattintós
Rögzítés: DIN sín
Gyűjtősín és elosztóblokk kompatibilitás: Alsó: biconnect
9 mm-es osztások: 8
Magasság: 84 mm
Szélesség: 77 mm
Mélység: 92 mm
Beépítési mélység: 44 mm
Szín: Fehér
Tartóssági jellemzők
Mechanikai élettartam: 20000 ciklus
Elektromos élettartam: AC-1: 10000 ciklus
Csatlakozás
Csatlakozók - sorkapcsok: Alagút típusú sorkapcsok (felül vagy alul) - 1...16 mm² - rugalmas érvéghüvellyel
Alagút típusú sorkapcsok (felül vagy alul) - 1...16 mm² - rugalmas
Alagút típusú sorkapcsok (felül vagy alul) - 1...25 mm² - merev
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti feltételek
Szabványok: EN/IEC 61008-2-1
Terméktanúsítványok: EAC
IP védettségi szint: IP20 az IEC 60529 szerint
IP40 (modulos tokozásban) az IEC 60529 szerint
Szennyezettségi fokozat: 2
Üzemi környezeti hőmérséklet: -5…40 °C
Tárolási környezeti hőmérséklet: -30…70 °C
