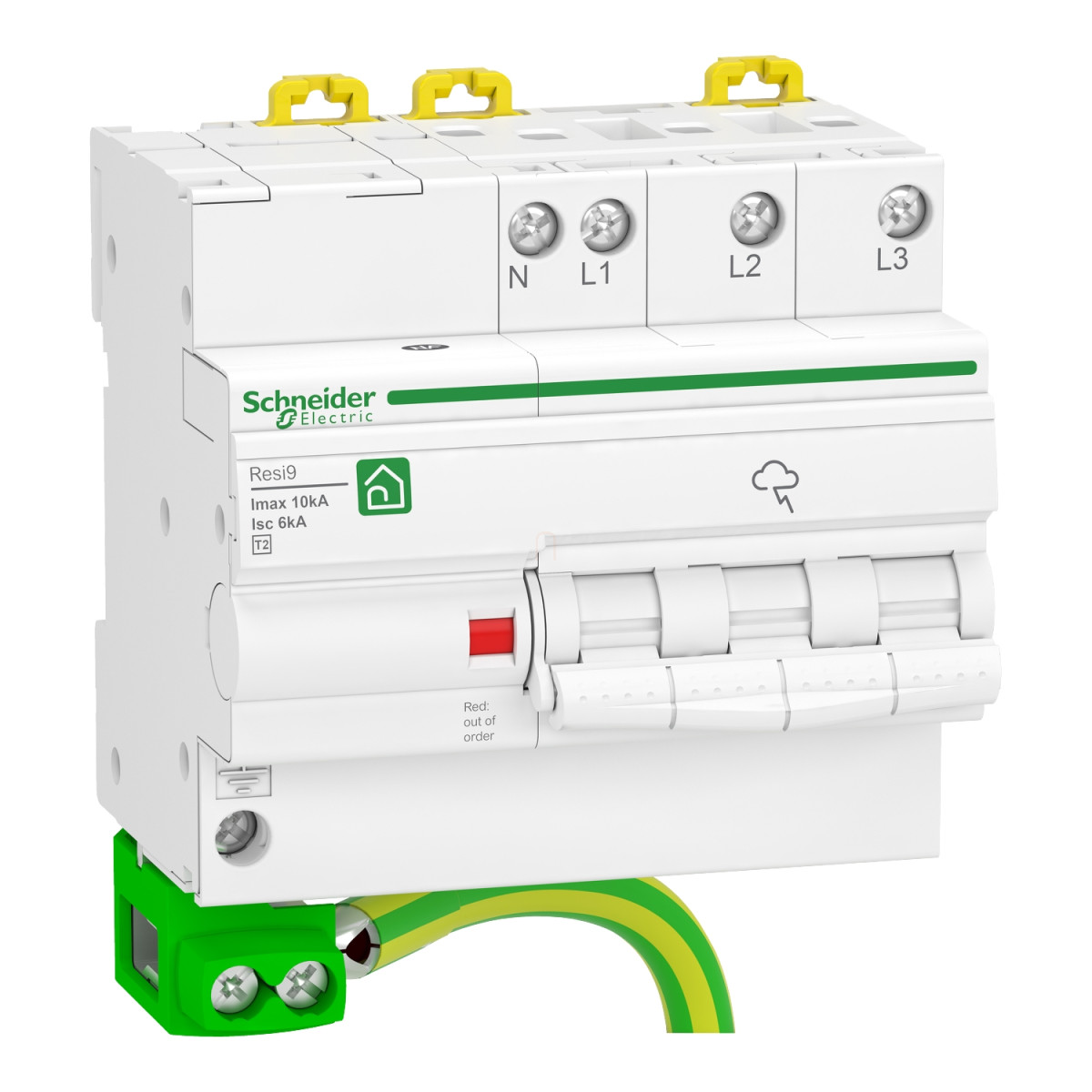

A Schneider Electric Resi9 modular túlfeszültség-korlátozó (R9L16710) egy professzionális megoldás az elektromos hálózatok védelméhez villámcsapásból és kapcsolási túlfeszültségekből eredő károsodásokkal szemben. Ez a 3P+N konfiguráció lehetővé teszi a háromfázisú rendszerek teljes védelmét, biztosítva az értékes elektromos berendezések biztonságát.
A Resi9 Quick PF túlfeszültség-korlátozó 2-es típusú védelmi eszköz, amely fejlett MOV + GDT (fém-oxid varisztor és gáztöltésű kisülőcső) technológiát alkalmaz a túlfeszültségek hatékony semlegesítésére. Az eszköz névleges üzemi feszültsége 230/400 V +/- 10% AC 50/60 Hz, ami ideálisan illeszkedik a standard európai hálózatokhoz. A készülék differenciál módban 5 kA névleges kisütő áramot (L/N), közös módban pedig 20 kA-t (N/PE) képes kezelni. Maximális kisütő áramerőssége differenciál módban eléri a 10 kA-t (L/N), míg közös módban a 20 kA-t (N/PE), ami jelentős védelmet biztosít a legtöbb túlfeszültség-esemény ellen.
A Schneider Electric R9L16710 túlfeszültség-korlátozó különösen gyors reakcióidővel rendelkezik, ami kevesebb mint 25 ns, így szinte azonnal reagál a hirtelen feszültségnövekedésre. A maximális feszültségvédelmi szintje (Up) kevesebb mint 1,5 kV mindkét módban, ami biztosítja, hogy a védett berendezések csak biztonságos feszültségszintnek legyenek kitéve. A készülék ideiglenes túlfeszültség tűrése is figyelemre méltó: 337 V L/N 5 másodpercig, 1200 V N/PE 200 milliszekundumig biztonságos meghibásodási módban, valamint 442 V L/PE 5 másodpercig. Ezek az értékek garantálják, hogy a túlfeszültség-korlátozó megbízhatóan működik még extrém körülmények között is.
Az eszköz integrált kismegszakítóval rendelkezik (Icu 6 kA), amely automatikusan lekapcsolja a védőeszközt meghibásodás esetén, megelőzve a további károsodást. A fehér/piros jelzőzászló vizuális visszajelzést ad az eszköz állapotáról, megkönnyítve a rendszeres ellenőrzést. A túlfeszültség-korlátozó DIN sínre pattintható, és mindössze 10 darab 9 mm-es modult foglal el, ami kompakt méretezést jelent (88,4 mm széles, 106,8 mm magas és 74,1 mm mély). Az eszköz tökéletesen illeszkedik a TT és TN-S földelési rendszerekhez, biztosítva a széleskörű alkalmazhatóságot különböző elektromos installációkban.
Schneider Electric Resi9 - R9L16710 -QUICK PF túlfeszültség-korlátozó, 10kA, 3P-N műszaki adatok
Fő tulajdonságok
Termékcsalád: Resi9
Terméktípus: Túlfeszültség-korlátozó
Eszköz rövid neve: Resi9 Quick PF
Pólusok leírása: 3P + N
Távjelzés: Nélkül
Túlfeszültség-korlátozó típusa: Elektromos elosztóhálózati
Földelési rendszer: TT, TN-S
Műszaki paraméterek
Túlfeszültség-korlátozó osztály: 2-es típus
Túlfeszültség-korlátozó technológia: MOV + GDT
Névleges üzemi feszültség [Ue]: 230/400 V +/- 10 % AC 50/60 Hz
Névleges kisütőáram [In]: Differenciál mód: 5 kA (L/N), Közös mód: 20 kA (N/PE)
Maximális kisütőáram [Imax]: Differenciál mód: 10 kA L/N, Közös mód: 20 kA N/PE
Maximális folyamatos üzemi feszültség [Uc]: Közös mód: 275 V N/PE, Differenciál mód: 275 V L/N
Válaszidő: <= 25 ns
Maximális feszültségvédelmi szint [Up]: Közös mód <1,5 kV 2-es típus N/PE, Differenciál mód <1,5 kV 2-es típus L/N
Ideiglenes túlfeszültség [Ut]: 337 V L/N 5 s ellenállás, 1200 V N/PE 200 ms biztonságos meghibásodási mód, 442 V L/PE 5 s ellenállás
Követőáram [Ifi]: 0,1 kA közös mód N/PE
Rövidzárlati áram [Isccr]: 6 kA
Helyi jelzés: Fehér/piros zászló
Leválasztó eszköz típusa: Integrált kismegszakító - Icu 6 kA
Fizikai jellemzők
Szerelési mód: Rápattintható
Szerelési alap: DIN sín
9 mm osztások: 10
Magasság: 106,8 mm
Szélesség: 88,4 mm
Mélység: 74,1 mm
Szín: Fehér (RAL 9003)
Maximális maradékáram: 1 mA
Csatlakozások
Csatlakozások - terminálok: Alagút típusú terminál (L/N) 1…16 mm² merev, Alagút típusú terminál (L/N) 1…10 mm² rugalmas, Alagút típusú terminál (földelés) 6…25 mm² merev, Alagút típusú terminál (földelés) 6…16 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 2 N.m
Mellékelt felszerelés: Előre szerelt PE földkábel, 1 közbenső sorkapocs
Környezeti jellemzők
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Minőségi címkék: NF
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5…95 %
Környezeti levegőhőmérséklet üzemeltetéshez: -5…40 °C
Környezeti levegőhőmérséklet tároláshoz: -40…85 °C
