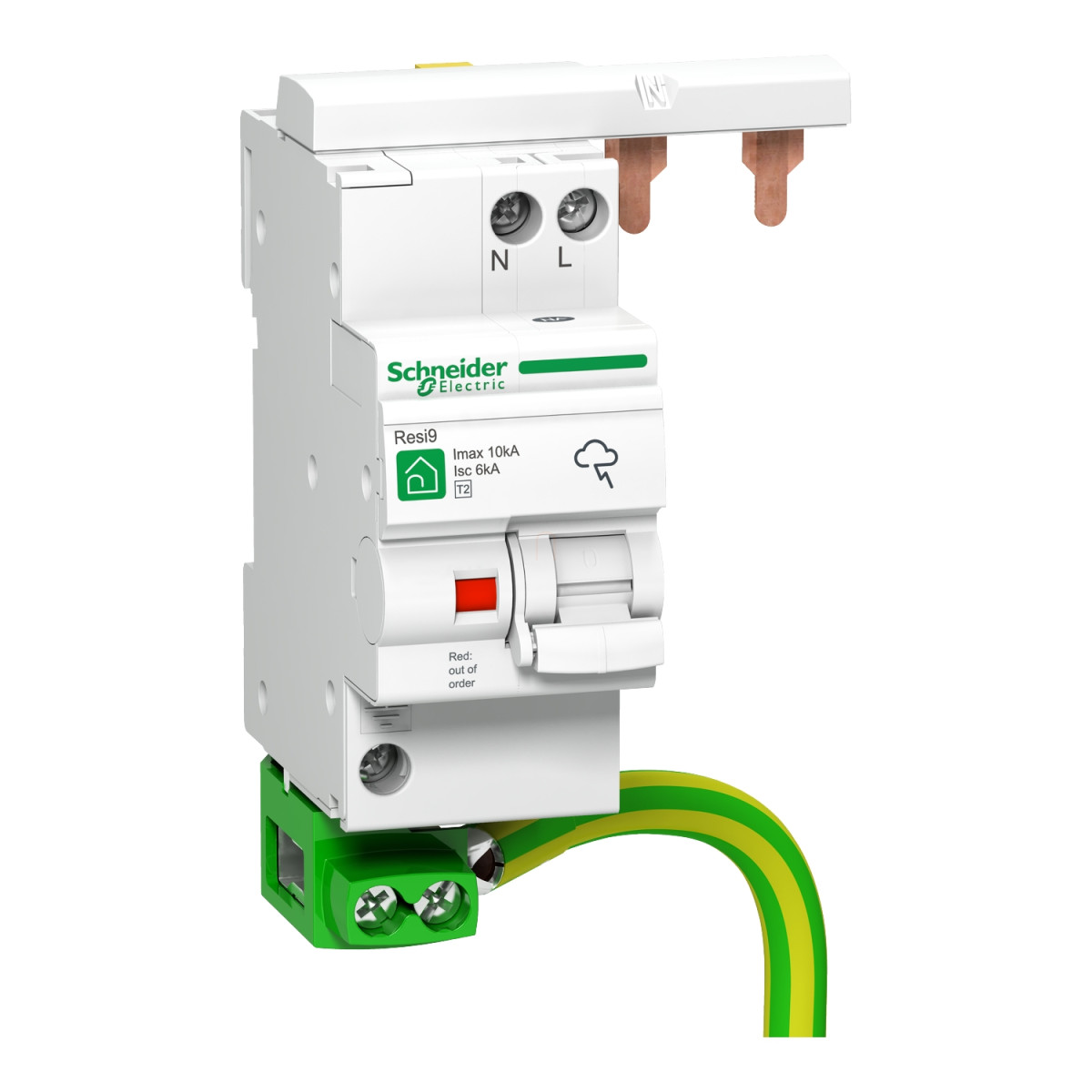

A Schneider Electric Resi9 termékcsaládhoz tartozó R9L16610 QUICK PF túlfeszültség-korlátozó készülék kiváló védelmet nyújt az elektromos hálózatodban keletkező túlfeszültségek ellen. Ez a típus 2 (T2) besorolású, 1P+N (egy fázis + nulla) konfigurációjú túlfeszültség-levezető hatékonyan védi az érzékeny elektromos berendezéseidet a villámcsapások másodlagos hatásai és a kapcsolási túlfeszültségek ellen.
Az R9L16610 modell a MOV (fém-oxid varisztor) és GDT (gáztöltésű kisülőcső) kombinált technológiájával működik, amely gyors reagálási időt (≤ 25 ns) biztosít, miközben magas szintű védelmet nyújt. A differenciál módban (L/N) 5 kA névleges levezetőképességgel, valamint közös módban (N/PE) 10 kA levezetőképességgel rendelkezik. A maximális levezetőáram (Imax) értéke differenciál módban 10 kA (L/N), illetve közös módban szintén 10 kA (N/PE), ami megfelelő biztonságot nyújt a legtöbb lakossági és kisebb kereskedelmi alkalmazáshoz.
A készülék maximális folyamatos üzemi feszültsége (Uc) mind differenciál, mind közös módban 275 V. A túlfeszültség-védelmi szint (Up) mindkét esetben 1,5 kV alatt marad, ami hatékony védelmet biztosít az érzékenyebb elektronikai eszközök számára is. Az R9L16610 modell továbbá ideiglenes túlfeszültségnek (Ut) is ellenáll: L/N között 337 V / 5 másodperc, N/PE között 1200 V / 200 ms biztonságos meghibásodási módban, valamint L/PE között 442 V / 5 másodperc. A maradékáram maximális értéke 1 mA.
A készülék beépített kismegszakítóval rendelkezik (Icu = 6 kA), amely rövidzárlat esetén automatikusan leválasztja a túlfeszültség-levezetőt a hálózatról, ezzel növelve a biztonságot. A működési állapotot fehér/piros jelzőzászló mutatja, ami megkönnyíti a készülék állapotának gyors ellenőrzését. A Resi9 QUICK PF túlfeszültség-korlátozó DIN-sínre pattintható, méretei kompaktaknak mondhatók: 109,7 mm magasság, 36 mm szélesség és 72,1 mm mélység, 4 db 9 mm-es osztásköznek felel meg. Színe fehér (RAL 9003).
A bekötéshez alagútszerű csatlakozókkal rendelkezik, amelyek L/N esetében 1-16 mm² merev vagy 1-10 mm² rugalmas vezetékeket fogadnak, míg a földelési (PE) csatlakozás 6-25 mm² merev vagy 6-16 mm² érvéghüvelyes rugalmas vezetékekhez használható. A csatlakozások meghúzási nyomatéka 2 Nm. A készülékhez előre felszerelt PE földelőkábel, 18 mm-es osztásközzel ellátott előre bekötött gyűjtősín, egy közbenső csatlakozóblokk, valamint egy 9 mm-es osztásközű gyűjtősín tartozik, ami megkönnyíti a telepítést.
Az R9L16610 QUICK PF túlfeszültség-korlátozó megfelel az EN 61643-11:2012 és IEC 61643-11:2011 szabványoknak, rendelkezik NF minőségi tanúsítvánnyal, valamint IK03 mechanikai védettséggel az IEC 62262 szerint. Használható 5-95% relatív páratartalom mellett, -5 és +40 °C közötti környezeti hőmérsékleten, tárolása pedig -40 és +85 °C között megengedett. A Schneider Electric Resi9 R9L16610 túlfeszültség-korlátozó TN-S és TT földelési rendszerekben alkalmazható.
Schneider Electric Resi9 - R9L16610 -QUICK PF túlfeszültség-korlátozó műszaki adatok
Általános jellemzők
Termékcsalád: Resi9
Terméktípus: Túlfeszültség-levezető (Surge arrester)
Rövid terméknév: Resi9 Quick PF
Pólusok: 1P + N
Távjelzés: Nincs
Túlfeszültség-levezető típus: Elektromos elosztóhálózati
Földelési rendszer kompatibilitás: TN-S, TT
Műszaki specifikációk
Túlfeszültség-levezető osztály: Type 2
Technológia: MOV + GDT (fém-oxid varisztor + gáztöltésű kisülőcső)
Névleges üzemi feszültség [Ue]: 230 V +/- 10 % AC 50/60 Hz
Névleges levezetőáram [In]:
- Differenciál mód: 5 kA (L/N)
- Közös mód: 10 kA (N/PE)
Maximális levezetőáram [Imax]:
- Közös mód: 10 kA N/PE
- Differenciál mód: 10 kA L/N
Maximális folyamatos üzemi feszültség [Uc]:
- Közös mód: 275 V N/PE
- Differenciál mód: 275 V L/N
Válaszidő: <= 25 ns
Maximális védelmi feszültségszint [Up]:
- Közös mód: <1,5 kV type 2 N/PE
- Differenciál mód: <1,5 kV type 2 L/N
Ideiglenes túlfeszültség [Ut]:
- 337 V L/N 5 s ellenállás
- 1200 V N/PE 200 ms biztonságos meghibásodási mód
- 442 V L/PE 5 s ellenállás
Követőáram [Ifi]: 0,1 kA közös mód N/PE
Rövidzárlati áramerősség [Isccr]: 6 kA
Helyi jelzés: Fehér/piros jelzőzászló
Leválasztó eszköz típusa: Integrált kismegszakító - Icu 6 kA
Fizikai tulajdonságok
Szerelési mód: Rápattintható
Szerelési alap: DIN-sín
Szélesség modulban: 4 (9 mm-es osztásközzel)
Magasság: 109,7 mm
Szélesség: 36 mm
Mélység: 72,1 mm
Szín: Fehér (RAL 9003)
Maximális maradékáram: 1 mA
Csatlakozások
Csatlakozó típusok:
- Alagút típusú csatlakozó (L/N) 1...16 mm² merev
- Alagút típusú csatlakozó (L/N) 1...10 mm² rugalmas
- Alagút típusú csatlakozó (földelés) 6...25 mm² merev
- Alagút típusú csatlakozó (földelés) 6...16 mm² rugalmas érvéghüvellyel
Meghúzási nyomaték: 2 N.m
Mellékelt felszerelés:
- Előre felszerelt PE földelőkábel
- 1 db 18 mm osztásközű előre bekötött gyűjtősín
- 1 db közbenső csatlakozóblokk
- 1 db 9 mm osztásközű gyűjtősín
Környezeti adatok
Szabványok: EN 61643-11:2012, IEC 61643-11:2011
Minőségi tanúsítványok: NF
IK védettségi fokozat: IK03 az IEC 62262 szerint
Relatív páratartalom: 5...95 %
Működési környezeti hőmérséklet: -5...40 °C
Tárolási környezeti hőmérséklet: -40...85 °C
