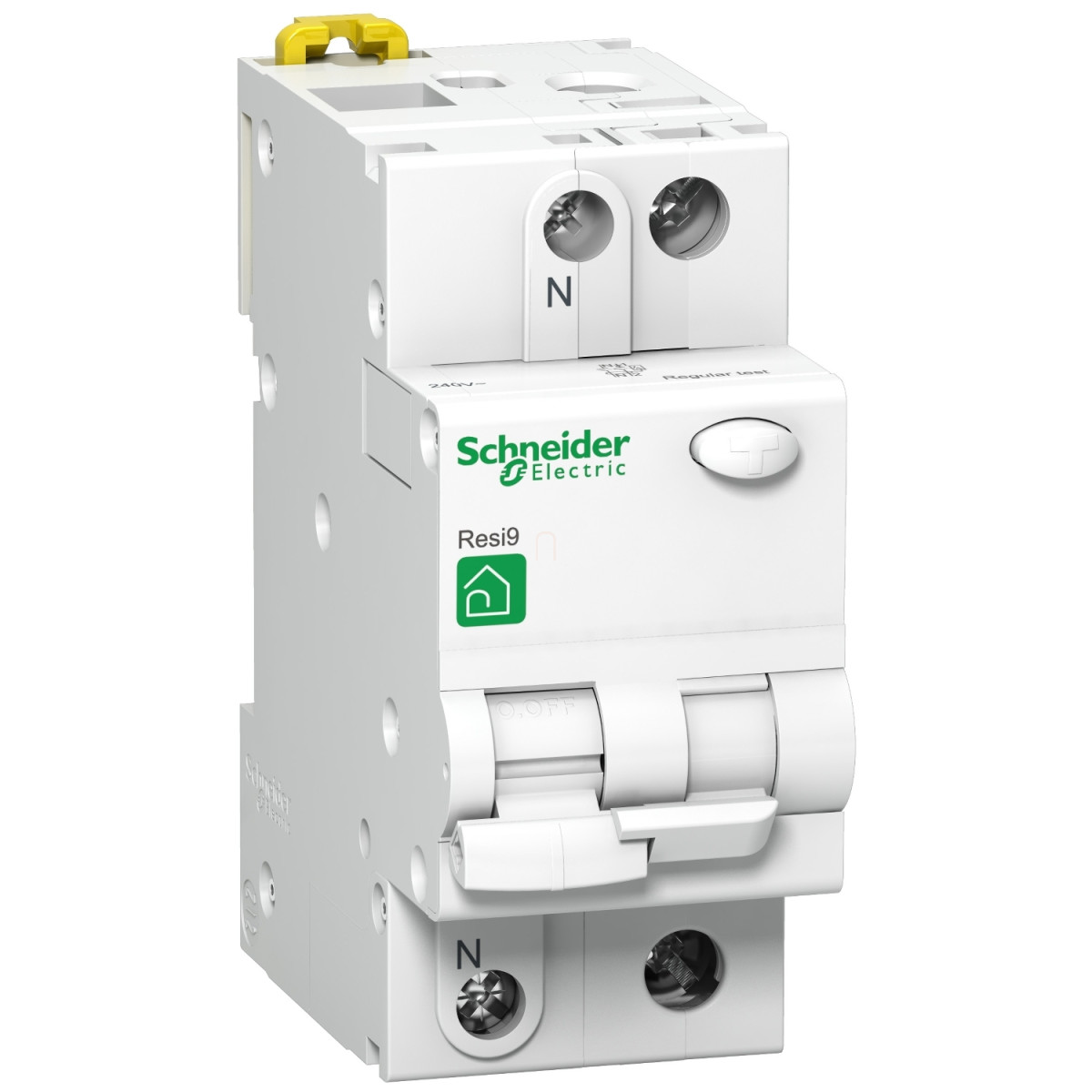

A Schneider Electric Resi9 R9D31216 áramvédős kismegszakító (RCBO) egy kompakt, modern védelmi megoldás, amely egyesíti a túláramvédelmi és az életvédelmi funkciókat egyetlen készülékben. Ez a kiváló minőségű 1P+N kialakítású eszköz 16A névleges áramerősséggel, C karakterisztikával és 30mA-es hibaáram érzékenységgel rendelkezik, ami kiváló védelmet biztosít mind a túlterhelés és rövidzárlat, mind az áramütés ellen.
A termék a Schneider Electric népszerű Resi9 termékcsaládjába tartozik, amely kiemelkedő minőséget és megbízhatóságot garantál. Az RCBO 4500A megszakítóképességgel rendelkezik 230V AC hálózaton, és megfelel az EN/IEC 61009-2-1 szabványnak. Az AC típusú hibaáram védelem azonnali lekapcsolást biztosít szivárgó áram észlelése esetén, ezzel maximális biztonságot nyújtva a felhasználóknak. A termék CEBEC minőségi tanúsítvánnyal rendelkezik, ami tovább erősíti megbízhatóságát.
A készülék rendkívül felhasználóbarát kialakítással büszkélkedhet: a kapcsolóállás jelző, valamint az ON/OFF pozíciójelzés könnyű állapotazonosítást tesz lehetővé, míg a DIN sínre pattintható kivitel egyszerű telepítést biztosít. A 36 mm szélesség, 90 mm mélység és 74 mm magasság kompakt méretet jelent, ami különösen előnyös helytakarékos elrendezéseknél. A fehér színű termék biconnect kompatibilis fésűssín csatlakoztatási lehetőséggel rendelkezik az alsó oldalon. A rugalmas és merev vezetékek csatlakoztatásához alagút típusú csatlakozók állnak rendelkezésre, melyek maximum 10 mm² keresztmetszetű rugalmas és 16 mm² keresztmetszetű merev vezetékek fogadására alkalmasak. A vezeték csupaszítási hossz 14 mm, a csatlakozók meghúzási nyomatéka pedig 2 Nm.
A Resi9 R9D31216 RCBO kiemelkedő tartóssággal rendelkezik, amit a 20 000 ciklusos mechanikai és elektromos élettartam bizonyít. A készülék széles működési hőmérséklet-tartományban (-25°C és 40°C között) használható, és magas, akár 95%-os relatív páratartalom mellett is megbízhatóan működik 55°C-on. Az eszköz IP20-as védelemmel rendelkezik, moduláris tokozásban pedig IP40-es védettség jellemzi az IEC 60529 szabványnak megfelelően. A túlfeszültség elleni védelem érdekében a termék 250A túláramot képes elviselni, a mágneses kioldási határértéke pedig a névleges áram 5-10-szerese. A R9D31216 RCBO kifejezetten elosztási alkalmazásokhoz lett tervezve, és az EAC tanúsítvánnyal is rendelkezik.
Schneider Electric Resi9 - R9D31216 -áramvédős kismegszakító, AC osztály, 1P-N, C, 16A, 30mA műszaki adatok
Általános tulajdonságok
Termékcsalád: Resi9
Terméknév: Resi9 RCBO
Terméktípus: Áramvédős kismegszakító (RCBO)
Alkalmazási terület: Elosztás
Villamos jellemzők
Pólusok: 1P + N
Nulla vezető pozíció: Bal
Védett pólusok száma: 1
Névleges áram: 16 A
Hálózati típus: AC
Kioldó technológia: Hőmágneses
Jelleggörbe: C
Hibaáram érzékenység: 30 mA az EN/IEC 61009-2-1 szerint
Hibaáram védelmi késleltetés: Azonnali
Hibaáram védelmi osztály: AC típus
Megszakítóképesség: 4500 A Icn 230 V AC 50/60 Hz esetén az EN/IEC 61009-2-1 szerint
Minőségi tanúsítvány: CEBEC
Működési jellemzők
Hálózati frekvencia: 50/60 Hz
Névleges üzemi feszültség: 230 V AC 50/60 Hz
Mágneses kioldási határ: 5...10 x In
Lökőáram: 250 A
Kapcsolási állapot jelzés: Igen
Vezérlési típus: Kapcsolókar
Helyi jelzés: BE/KI jelzés
Mechanikai jellemzők
Szerelési mód: Felpattintható
Szerelési alap: DIN sín
Fésűssín és elosztóblokk kompatibilitás: Alul: biconnect
Csatlakozási raszter: 9 mm a fázis és a nulla között
Raszterek száma: 4
Magasság: 74 mm
Szélesség: 36 mm
Mélység: 90 mm
Szín: Fehér
Mechanikai élettartam: 20000 kapcsolási ciklus
Elektromos élettartam: 20000 kapcsolási ciklus
Csatlakoztatás
Kapcsok típusa: Alagút típusú kapcsok (felül vagy alul) - <= 10 mm² - rugalmas, Alagút típusú kapcsok (felül vagy alul) - <= 16 mm² - merev
Vezeték csupaszítási hossz: 14 mm felső vagy alsó csatlakozáshoz
Meghúzási nyomaték: 2 N.m felül vagy alul
Környezeti feltételek
Szabványok: EN/IEC 61009-2-1
Terméktanúsítványok: EAC
IP védettség: IP20 az IEC 60529 szerint, IP40 (moduláris tokozásban) az IEC 60529 szerint
Trópusállóság: 2-es szint az IEC 60068-1 szerint
Relatív páratartalom: 95% 55 °C-on
Üzemi környezeti hőmérséklet: -25...40 °C
Tárolási környezeti hőmérséklet: -30...70 °C
