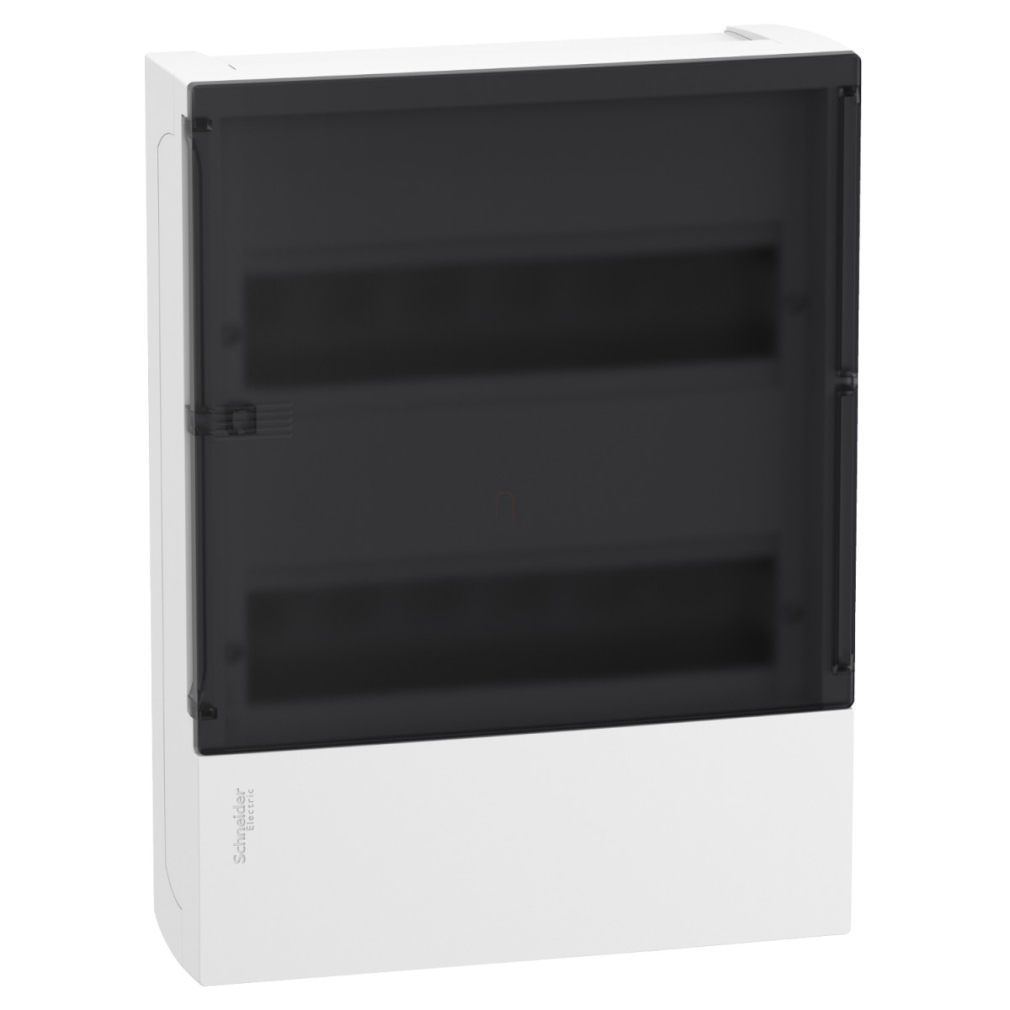

A Schneider Electric RESI9 Mini Pragma MIP12212S modell egy kiváló minőségű, professzionális kiselosztó szekrény, amely tökéletes választás lakóépületek és kisebb kereskedelmi létesítmények villamos rendszereinek biztonságos és rendezett elosztásához. Ez a falon kívüli kivitelű elosztószekrény két sorban összesen 24 modul (2x12) elhelyezését teszi lehetővé, ami ideális megoldás a kisebb és közepes méretű elektromos rendszerekhez.
A RESI9 MP sorozat részeként ez a kiselosztó egyesíti a praktikus kialakítást az esztétikus megjelenéssel. A fehér színű (RAL 9003) készülékház füstszínű, átlátszó ajtóval rendelkezik, ami lehetővé teszi a beépített készülékek állapotának gyors ellenőrzését anélkül, hogy ki kellene nyitnod az ajtót. Az IP40-es védettség hatékonyan óvja a belső komponenseket a portól és a véletlen érintéstől, míg az IK07 ütésállóság biztosítja a mechanikai védelmet a mindennapi használat során. A technoplasztik anyagú ház, ajtó és előlap 650 °C-os izzóhuzalos vizsgálatnak megfelelő tűzállósággal rendelkezik.
A MIP12212S kiselosztó szélessége 268 mm, magassága 353 mm, mélysége pedig 102 mm (külső méretek), belső mélysége 80 mm, ami elegendő helyet biztosít a moduláris készülékek és a kábelezés számára. A telepítés megkönnyítésére a készülék 35 mm-es aszimmetrikus DIN-sínnel van ellátva, valamint 1 földelő és 1 nulla sorkapoccsal, amelyek mindegyikében 16 kimeneti csatlakozási pont található. A sorkapcsok különböző méretű vezetékek fogadására alkalmasak: 2x16 mm², 8x10 mm² és 6x6 mm² keresztmetszetű vezetékek fogadására mind a földelő, mind a nulla sorkapcsok esetében.
A kábelbevezetés rugalmasan megoldható az 1 kábelcsatorna csatlakozóval és 1 sima csatlakozóval. A berendezés -25 és +60 °C közötti környezeti hőmérsékleten működtethető, ami széleskörű alkalmazhatóságot biztosít különböző körülmények között. A Schneider Electric MIP12212S elosztószekrény megfelel az IEC 60670-1 és IEC 60670-24 szabványoknak, és rendelkezik IMQ minőségi tanúsítvánnyal, ami garantálja a termék magas színvonalát és megbízhatóságát. A MIP12212S cikkszámú elosztószekrény különösen ajánlott lakóépületekbe, társasházakba és kisebb üzlethelyiségekbe, ahol fontos a megbízható minőség, az esztétikus megjelenés és a megfelelő műszaki paraméterek kombinációja.
Schneider Electric RESI9 Mini Pragma - MIP12212S -Kiselosztó, füstszínű átlátszó ajtó, falon kívüli, 2x12 modul, PEN sín, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Resi9
Terméknév: Resi9 MP
Termék típus: Kiselosztó
Kiselosztó típus: Moduláris elosztó
Modulszám soronként: 12 db 18 mm-es modul
Sorok száma: 2
Ajtó típusa: Füstszínű
Méretek
Szélesség: 268 mm (külső)
Magasság: 353 mm (külső)
Mélység: 102 mm (külső)
Belső mélység: 80 mm
Műszaki adatok
Szerelési mód: Falon kívüli
9 mm-es osztások: 24
18 mm-es modulok teljes száma: 24
Névleges áram: 63 A
Sín típusa: 35 mm aszimmetrikus sín
Szerelőlap: Szerelőlap nélkül
Kábelbevezető: 1 kábelcsatorna csatlakozó, 1 sima csatlakozó
Sorkapocs adatok
Sorkapocs funkció: Föld / nulla
Sorkapcsok száma: 1 földelő (csavaros) 16 kimenettel, 1 nulla (csavaros) 16 kimenettel
Elosztóblokk kimenetek: 2 x 16 mm² földhöz, 2 x 16 mm² nullához, 6 x 6 mm² földhöz, 6 x 6 mm² nullához, 8 x 10 mm² földhöz, 8 x 10 mm² nullához
Anyag és szín
Ház anyaga: Hátlap: technoplasztik, Ajtó: technoplasztik, Előlap: technoplasztik
Szín: Előlap: fehér (RAL 9003), Ajtó: füstszínű (RAL 9003)
Védelmi jellemzők
IP védettség: IP40
IK védettség: IK07
Tűzállóság: Ajtó: 650 °C, Hátlap: 650 °C, Előlap: 650 °C
Alkalmazási terület
Piaci szegmens: Lakossági, Kis kereskedelmi
Szabványok és minőségjelzések
Szabványok: IEC 60670-1, IEC 60670-24
Minőségi tanúsítványok: IMQ
Használati feltételek
Környezeti hőmérséklet tartomány: -25...60 °C
