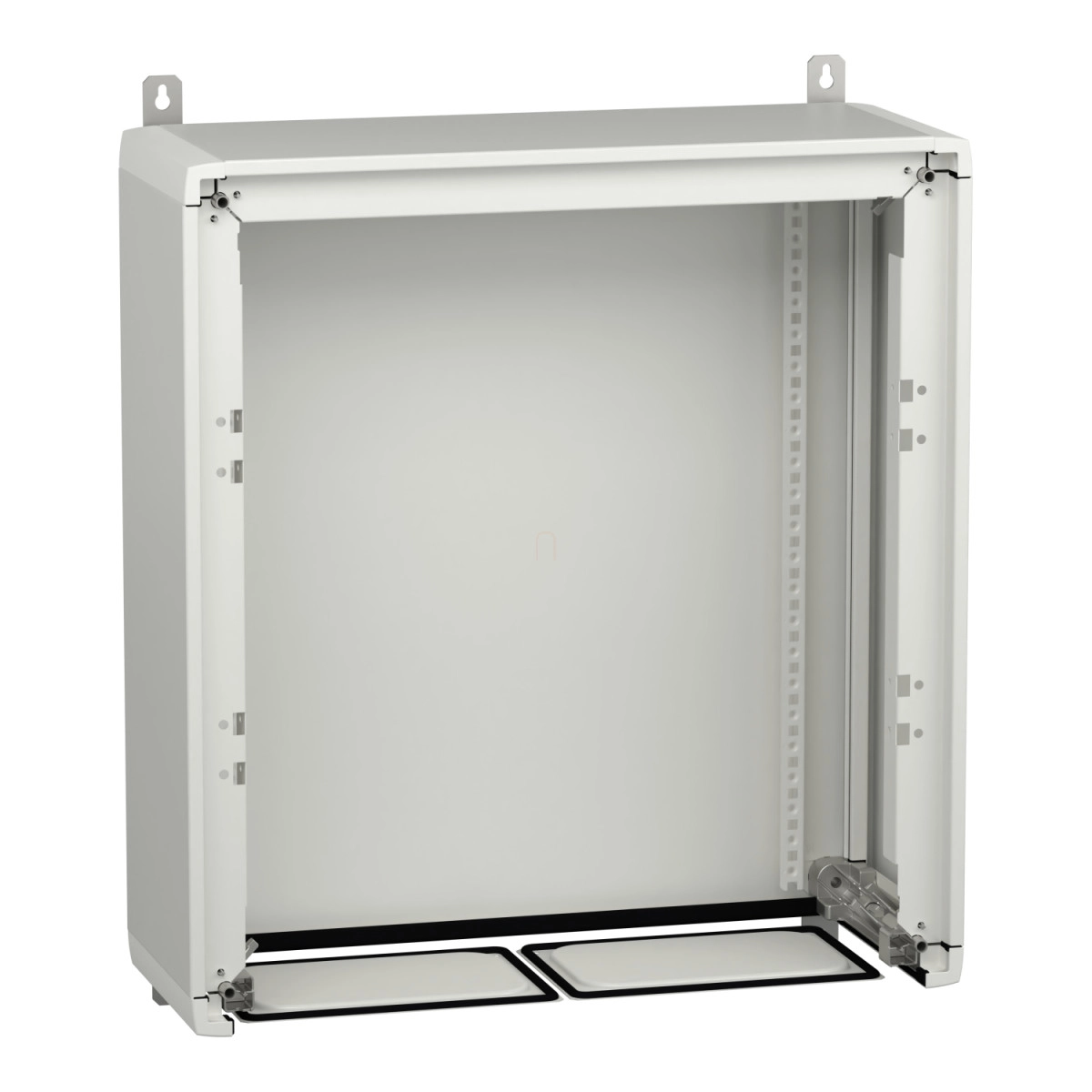

A Schneider Electric PrismaSeT G sorozatú LVS08303 típusú elosztószekrény kimagasló minőséget képvisel az ipari és kereskedelmi elektromos elosztási alkalmazások területén. Ez a fali/padlón álló kivitelű, láb nélküli, IP55 védettségű enclosure ideális választás olyan környezetekben, ahol megbízható védelemre van szükség a villamos berendezések számára a por és nedvesség ellen, miközben professzionális megjelenést biztosít.
A PrismaSeT G szekrény funkcionális, készletben szállított fém burkolat, amely sokoldalú felhasználást tesz lehetővé különböző kisfeszültségű elektromos elosztási rendszerekben. A 600 mm széles és 650 mm magas kialakítás 11 függőleges modult (50 mm-es) tartalmaz, és soronként 24 darab 18 mm-es modult képes befogadni. A termék konstrukciója lehetővé teszi, hogy több szekrényt egymás mellé vagy egymás tetejére helyezve komplex elosztórendszereket építs ki. Az előlapi panel külön rendelendő, így személyre szabhatod az igényeidnek megfelelően.
A PrismaSeT G szekrény kiváló műszaki paraméterekkel rendelkezik: 1000 V névleges szigetelési feszültség a fő hátsó gyűjtősíneken (IEC 61439-2 szabvány szerint), 50/60 Hz hálózati frekvencia, valamint 630 A névleges áram 40 °C-on (IEC 61439-2 szabvány szerint). Az LVS08303 rövidzárlati árama 50 kA, míg a névleges rövid idejű áramterhelése (Icw) 25 kA 1 másodpercig (IEC 61439-1 szabvány szerint). A névleges csúcsáram-terhelhetősége (Ipk) 53 kA (IEC 61439-1 szabvány szerint). Az elektromos szigetelési osztálya Class I, ami magas szintű védelmet biztosít.
A szekrény kiváló minőségű, kezelt acéllemezből készül, elektroforézis kezeléssel és hőpolimerizált poliészter-epoxi porral védve, ami tartósságot és korrózióállóságot biztosít. A fehér (RAL 9003) textúrált, matt felület elegáns megjelenést kölcsönöz a terméknek. A szekrény pontos méretei: 575 mm szélesség, 650 mm magasság, 260 mm mélység. Kiemelkedő mechanikai robusztussága révén ellenáll a 2,5G szeizmikus teszteknek is (IEC 60068-2-57 szabvány szerint). Az ajtóval együtt IP55 védettséget és IK10 ütésállóságot biztosít (EN/IEC 62262 szabvány szerint). A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, és rendelkezik ASTA és EAC tanúsítványokkal, ami garantálja a minőséget és a megfelelőséget a nemzetközi szabványoknak.
Schneider Electric PrismaSeT - LVS08303 -G szekrény IP55 11M műszaki adatok
Alapadatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény készletben szállítva, időjárásálló kivitel, fém burkolat, beltéri használatra
Szekrény leírása: Fali rögzítésű szekrény - 600 mm széles
Készlet tartalma
Függőleges tartók, hátlap, 2 oldallap, felső lap, alsó lap, 4 rögzítő konzol
További információk
Kombinálhatóság: Egymás mellé és egymás fölé is szerelhető
Előlapi panel típusa: Nélküle szállítva, külön rendelendő
Modulok száma: 11 függőleges modul (50 mm-es), 24 db 18 mm-es modul soronként
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Tanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramterhelés [Icw]: 25 kA 1 mp-ig (IEC 61439-1)
Névleges csúcsáram [Ipk]: 53 kA (IEC 61439-1)
Elektromos szigetelési osztály: Class I
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter-epoxi por
Felületminőség: Textúrált, matt
Szín: Fehér (RAL 9003)
Méretek: 575 mm szélesség, 650 mm magasság, 260 mm mélység
Környezeti adatok
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval (EN/IEC 62262)
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57)
