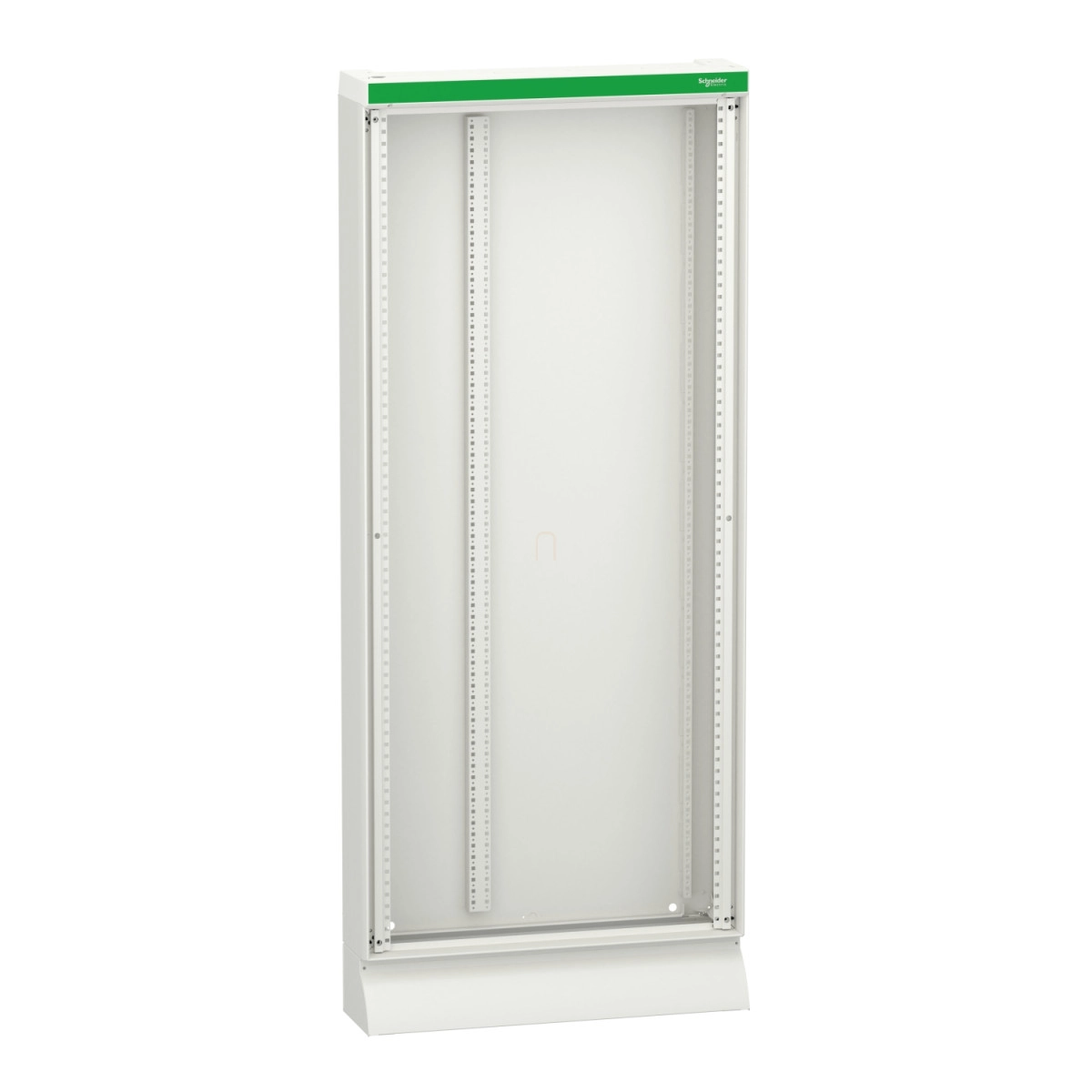

A Schneider Electric PrismaSeT G termékcsaládhoz tartozó LVS08245 kódjelű álló szekrény egy kifejezetten kisfeszültségű villamos elosztáshoz tervezett, funkcionális kivitelű fémházas megoldás. Ez a padlón álló, 850 mm széles és 2030 mm magas kivitel IP30-as védettségi fokozattal rendelkezik, ami megbízható védelmet biztosít a szokványos beltéri telepítések során.
A PrismaSeT G enclosure készlet formában kerül szállításra, amely tartalmazza az összes szükséges alkatrészt: tartóoszlopokat, hátlapot, 2 oldallapot, felső és alsó lemezeket, valamint a lábazatot. Fontos megjegyezni, hogy az előlapot külön kell megrendelni. A rendszer moduláris felépítésű, összesen 36 vertikális modult (50 mm-es) foglal magában, soronként pedig 36 db 18 mm-es modul helyezhető el benne. Az elosztószekrények oldalirányban egymás mellé szerelhetőek, így rugalmasan bővíthető rendszert alkotnak a különböző méretű elektromos elosztási igényekhez.
A műszaki paraméterek tekintetében kiemelkedő tulajdonságokkal rendelkezik: 1000 V névleges szigetelési feszültséggel bír a fő hátsó gyűjtősíneken (IEC 61439-2 szerint), 50/60 Hz hálózati frekvenciára alkalmas, valamint 630 A névleges árammal rendelkezik 40 °C-on (IEC 61439-2 szerint). Rövidzárlati árama 50 kA, névleges rövid idejű áramtartóképessége (Icw) 25 kA 1 másodpercig (IEC 61439-1 szerint), míg a névleges dinamikus áramtartóképessége (Ipk) 53 kA (IEC 61439-1 szerint). A villamos szigetelési osztálya Class I besorolású.
Az LVS08245 szekrény kiviteli anyaga kezelt acéllemez, amely elektroforézis kezelésen és hőpolimerizált poliészter epoxi porbevonat eljáráson esett át, így kiváló korrózióállóságot biztosítva. A felületi kivitel texturált, matt fehér (RAL 9003) színű. Méretei pontosan: szélesség 850 mm, magasság lábazattal 2030 mm, mélység 205 mm. A mechanikai robusztusságát 2.5G-s szeizmikus tesztekkel is bizonyították az IEC 60068-2-57 szabványnak megfelelően. A terméket a következő szabványok szerint tervezték és tesztelték: IEC 61439-1, IEC 61439-2 és IEC 62208, továbbá rendelkezik ASTA és EAC tanúsítványokkal.
A védettségi fokozat az előlaptól függően változik: alapkivitelben előlappal IP30, ajtóval IP40, ajtóval és felső burkolattal IP41, míg ajtóval, felső burkolattal és IP43 tömítéssel IP43 védettség érhető el. A mechanikai védelem (IK) fokozata szintén az előlaptól függ: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10. A berendezés 3-as szennyezettségi fokozatra alkalmas környezetben használható.
Schneider Electric PrismaSeT - LVS08245 -álló szekrény W850 36M Prisma G IP30 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készlet formában szállítva, Fém szekrény, Beltéri kivitel
Szekrény leírása: Padlón álló szekrény - szélesség 850 mm
Készlet összetétele
Tartóoszlopok, hátlap, 2 oldallap, felső lemez, alsó lemez, lábazat
További információ: Oldalirányban egymás mellé szerelhető
Előlap típusa: Külön rendelendő
Vertikális modulok száma: 36 (50 mm-es)
18 mm-es modulok száma soronként: 36
Szabványok és tanúsítványok
IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Villamos jellemzők
Névleges szigetelési feszültség: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramtartóképesség (Icw): 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges dinamikus áramtartóképesség (Ipk): 53 kA (IEC 61439-1 szerint)
Villamos szigetelési osztály: Class I
Anyag és felületkezelés
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi porbevonat
Felületi kivitel: Texturált, Matt
Szín: Fehér (RAL 9003)
Méret és tömeg
Szélesség: 850 mm
Magasság: 2030 mm (lábazattal)
Mélység: 205 mm
Környezeti jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és felső burkolattal, IP43 ajtóval, felső burkolattal és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2.5G (IEC 60068-2-57 szerint)
Szennyezettségi fokozat: 3
