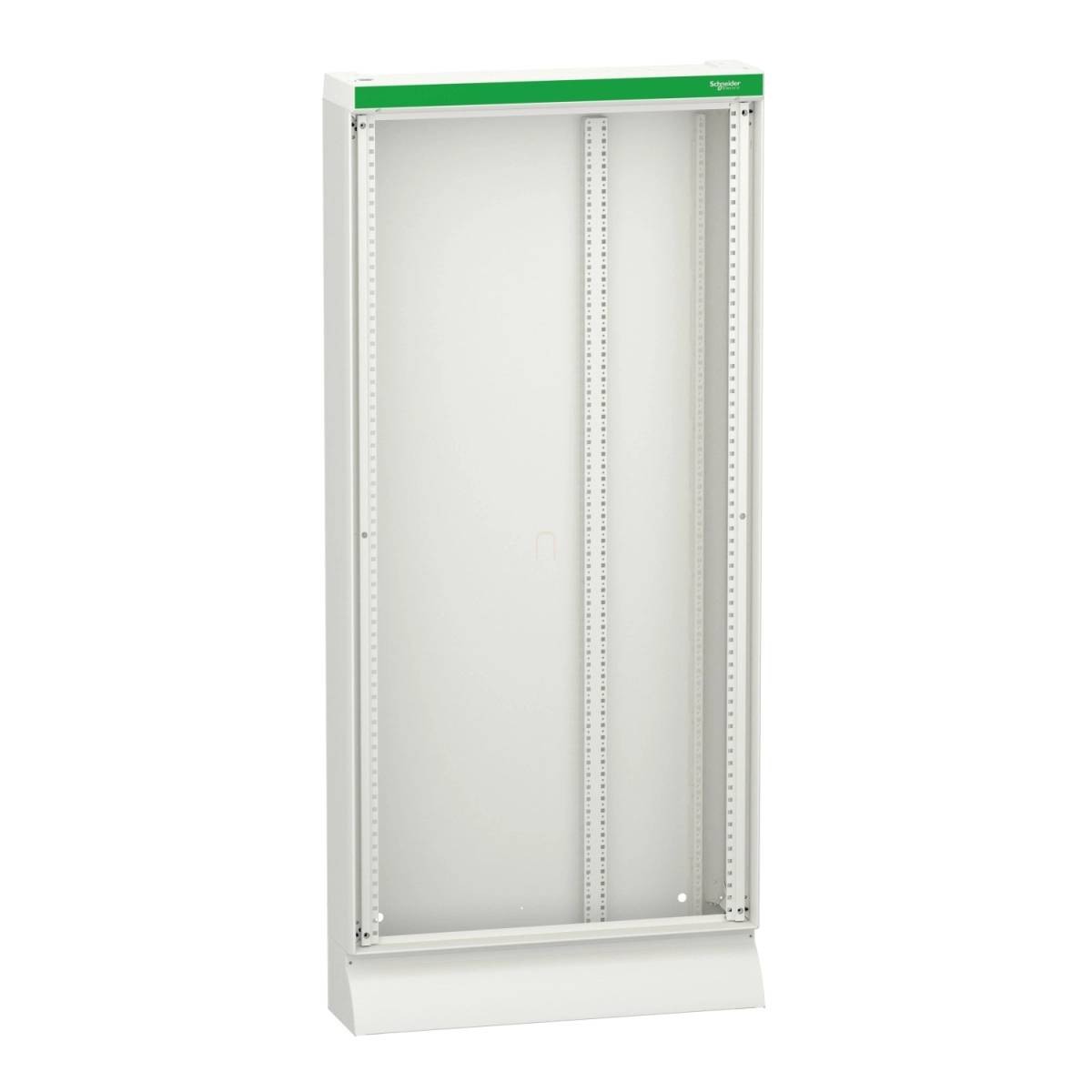

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08244 egy padlón álló, funkcionális szekrény, amely kifejezetten kisfeszültségű elektromos elosztáshoz lett kifejlesztve. Ez a modell egy 850 mm szélességű, 1880 mm magasságú (talapzattal együtt) és 205 mm mélységű, IP30 védettségű, kiváló minőségű, kezelt acéllemezből készült robusztus kivitelű elosztószekrény.
A PrismaSeT G szekrény moduláris kialakítású, kit formában kerül leszállításra, amely tartalmazza az oszlopokat, hátlapot, 2 oldalpanelt, felső lemezt, alsó lemezt és a talapzatot. A szekrény 33 függőleges modult (50 mm-es) és soronként 36 darab 18 mm-es modult képes befogadni, így rendkívül rugalmas belső elrendezést tesz lehetővé. A front panelt külön kell megrendelni, mivel nem része az alapcsomagnak. Fontos kiemelni, hogy a szekrények oldalról egymás mellé helyezhetők, ami lehetővé teszi a rendszer későbbi bővítését.
A LVS08244 szekrény kiváló elektromos tulajdonságokkal rendelkezik: névleges szigetelési feszültsége (Ui) 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szabványnak megfelelően, névleges árama (In) 630 A 40°C-on szintén az IEC 61439-2 szerint, rövidzárlati árama 50 kA. A szekrény 1 másodpercig tartó névleges rövid idejű áramerőssége (Icw) 25 kA az IEC 61439-1 szerint, míg a névleges csúcsáram-állósága (Ipk) 53 kA. Elektromos szigetelési osztálya: I. osztály. A szekrény hálózati frekvenciája 50/60 Hz, amely a legtöbb alkalmazási területen használható.
A szekrény fehér (RAL 9003) színű, textúrált, matt felületkezelésű, amely elektroforézis kezelésen és hő-polimerizált poliészter epoxi poron ment keresztül. IP30 védettséggel rendelkezik alapkivitelben frontlap használata esetén, de ez könnyen növelhető IP40-re ajtóval, IP41-re ajtóval és tetőlemezzel, illetve IP43-ra ajtó, tetőlemez és IP43 tömítés együttes használatával. IK védelmi szintje IK07 frontlappal, IK08 átlátszó ajtóval, illetve IK10 tömör ajtóval. A termék mechanikai robosztusságát jelzi, hogy 2,5G erősségű szeizmikus teszteken felelt meg az IEC 60068-2-57 szabvány szerint, ami kiváló stabilitást biztosít extrém körülmények között is.
A Schneider Electric PrismaSeT G szekrény (LVS08244) megfelel az IEC 61439-1, IEC 61439-2, és IEC 62208 szabványoknak, valamint rendelkezik ASTA és EAC tanúsítványokkal. A termék szennyezettségi foka 3, ami ipari környezetben történő használatra is alkalmassá teszi. A PrismaSeT G szekrény ideális választás épületek, ipari létesítmények és infrastruktúra projektek kisfeszültségű elektromos elosztórendszereinek kialakításához, ahol fontos a megbízhatóság, a magas minőség és a szabványoknak való megfelelés.
Schneider Electric PrismaSeT - LVS08244 -G szekrény W850 33M műszaki adatok
Általános információk
Gyártó: Schneider Electric
Terméktípus: PrismaSeT G padlón álló szekrény
Cikkszám: LVS08244
Alkalmazás: Kisfeszültségű elektromos elosztás
Műszaki specifikációk
Szekrény típusa: Kit formában szállított funkcionális szekrény, fém, beltéri
Méretadatok: Szélesség 850 mm, Magasság talapzattal 1880 mm, Mélység 205 mm
Kit összetétele: oszlopok, hátlap, 2 oldalpanel, felső lemez, alsó lemez, talapzat
Moduláris kialakítás: 33 függőleges modul (50 mm), soronként 36 db 18 mm-es modul
Előlap típusa: Nélküle szállítva, külön kell megrendelni
Szín: Fehér (RAL 9003)
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40°C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramerősség [Icw]: 25 kA 1 s (IEC 61439-1)
Névleges csúcsáram-állóság [Ipk]: 53 kA (IEC 61439-1)
Elektromos szigetelési osztály: I. osztály
Anyag és felületkezelés
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézis kezelés és hő-polimerizált poliészter epoxi por
Felületkialakítás: Textúrált, matt
Védelmi besorolások
IP védettség: IP30 frontlappal, IP40 ajtóval, IP41 ajtóval és tetőlemezzel, IP43 ajtó, tetőlemez és IP43 tömítéssel
IK védettség: IK07 frontlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57)
Szennyezettségi fok: 3
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
