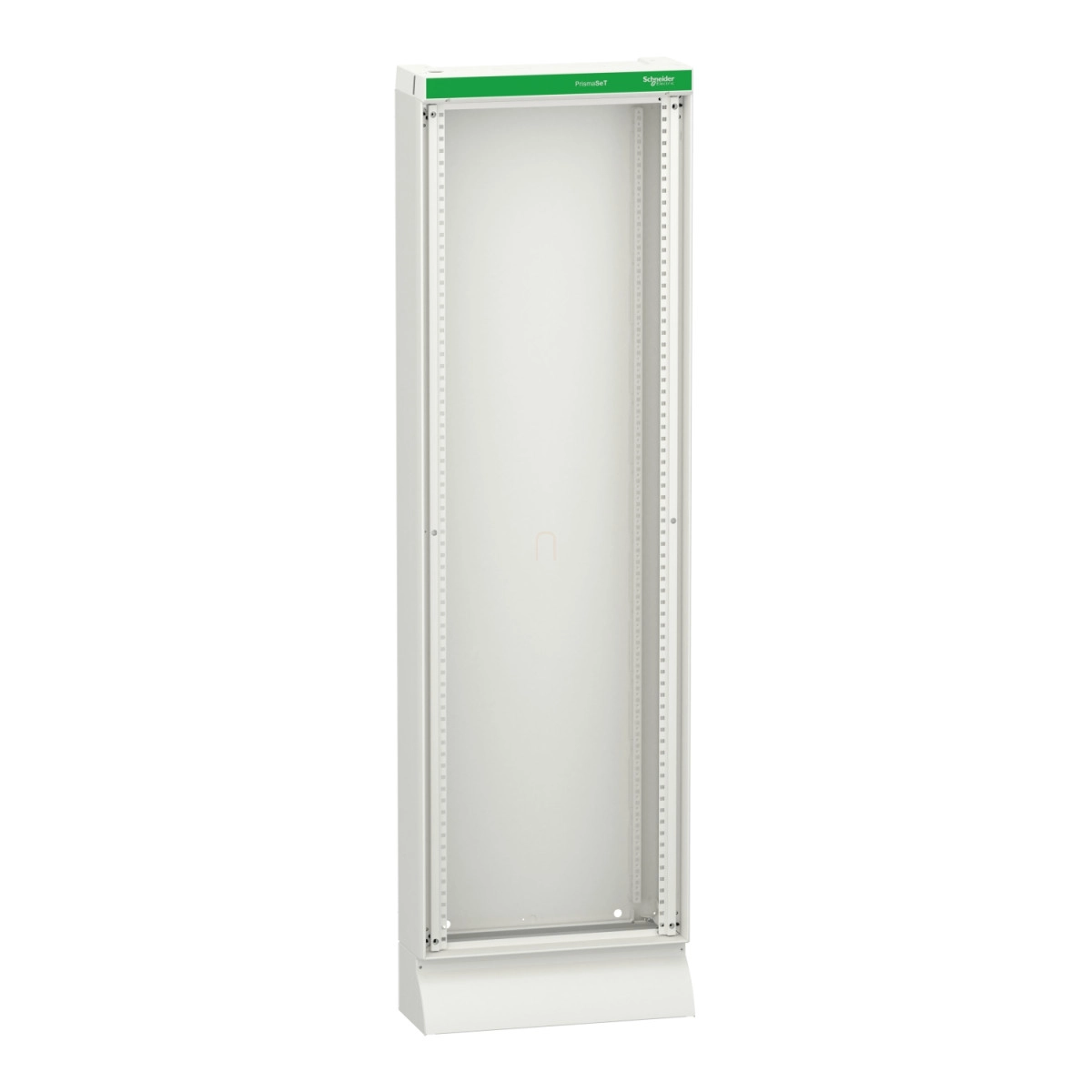

A Schneider Electric PrismaSeT G sorozatának LVS08205 cikkszámú, állópadlós szekrénye kiváló választás kisfeszültségű elektromos elosztáshoz. Ez a professzionális kivitelű fém burkolat méltó képviselője a Schneider Electric megbízható minőségének, és ideális megoldást nyújt mind ipari, mind kereskedelmi alkalmazásokhoz, ahol a biztonságos és hatékony elektromos elosztás alapvető követelmény.
A PrismaSeT G LVS08205 modell 600 mm szélességgel és 2030 mm magassággal rendelkezik, ami elegendő helyet biztosít akár 36 függőleges modul (50 mm) elhelyezéséhez. Soronként 24 darab 18 mm-es modul helyezhető el benne, ami kellő rugalmasságot ad a különböző elektromos komponensek elrendezéséhez. A szerkezet 205 mm mélységű, kompakt kialakítása ellenére megfelelő védelmet nyújt a benne elhelyezett berendezések számára. Az IP30-as alapvédettség előlappal tovább növelhető IP40, IP41 vagy akár IP43 szintre, ha ajtóval, tetőlemezzel, illetve IP43 tömítéssel szereled fel. A mechanikai védelem szempontjából az IK07-es alapszint (előlappal) IK08-ra (átlátszó ajtóval) vagy IK10-re (tömör ajtóval) emelhető, ami kivételes ütésállóságot biztosít.
A szekrény kiemelkedő műszaki paraméterei közé tartozik az 1000 V névleges szigetelési feszültség a hátsó gyűjtősíneken, az 50/60 Hz hálózati frekvencia kompatibilitás, valamint a 630 A névleges áram 40 °C-on. Rövidzárlati teljesítménye 50 kA, míg a névleges rövididejű zárlati áramerőssége (Icw) 25 kA 1 másodpercig. A névleges csúcs zárlati áramerősség (Ipk) 53 kA. Ezek a paraméterek megfelelnek az IEC 61439-1 és IEC 61439-2 szabványoknak, így biztosítva a megbízható működést még szélsőséges körülmények között is. Az elektromos szigetelési osztály I-es besorolású, ami további védelmet nyújt az esetleges áramütések ellen. A szekrény mechanikai robusztussága kiemelkedő, a szeizmikus teszteket 2,5G erőhatásig teljesíti az IEC 60068-2-57 szabvány szerint.
A PrismaSeT G LVS08205 kiemelkedő minőségű alapanyagokból készül. A kezelt acéllemez tartósságát elektrolitikus kezelés és hővel polimerizált poliészter-epoxi porbevonat biztosítja, ami texturált, matt felületet eredményez. A szekrény fehér (RAL 9003) színű, ami a legtöbb belső környezetbe harmonikusan illeszkedik. A termék moduláris felépítésű, tartó vázszerkezetből, hátlapból, 2 oldalpanelből, tetőlemezből, alaplemezből és lábazatból áll. Fontos tulajdonsága, hogy oldalról további elemekkel bővíthető, így összetettebb rendszerek kialakítására is alkalmas. Az előlapot külön kell rendelni, a frontlap nélkül szállított alapkészlethez.
Schneider Electric PrismaSeT - LVS08205 -álló szekrény W600 36M Prisma G IP30 műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Típus: Burkolat
Alkalmazási terület: Kisfeszültségű elektromos elosztás
Burkolat típusa: Funkcionális burkolat készletben szállítva, fém burkolat, beltéri alkalmazásra
Burkolat/szekrény leírása: Álló kivitelű szekrény - 600 mm széles
Összetétel
Kit tartalma: Tartószerkezet, hátlap, 2 oldalpanel, tetőlap, alaplap, lábazat
Kiegészítő információ: Oldalt egymás mellé szerelhető
Előlap típusa: Külön rendelendő
Függőleges modulok száma [50 mm]: 36
18 mm modulok száma soronként: 24
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövididejű zárlati áramerősség [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs zárlati áramerősség [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Mechanikai és anyagjellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektrolitikus kezelés és hővel polimerizált poliészter-epoxi porbevonat
Felület kialakítás: Texturált, matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 595 mm
Magasság: 2030 mm lábazattal
Mélység: 205 mm
Védelmi jellemzők
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőlemezzel, IP43 ajtóval, tetőlemezzel és IP43 tömítéssel
IK mechanikai védelmi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
