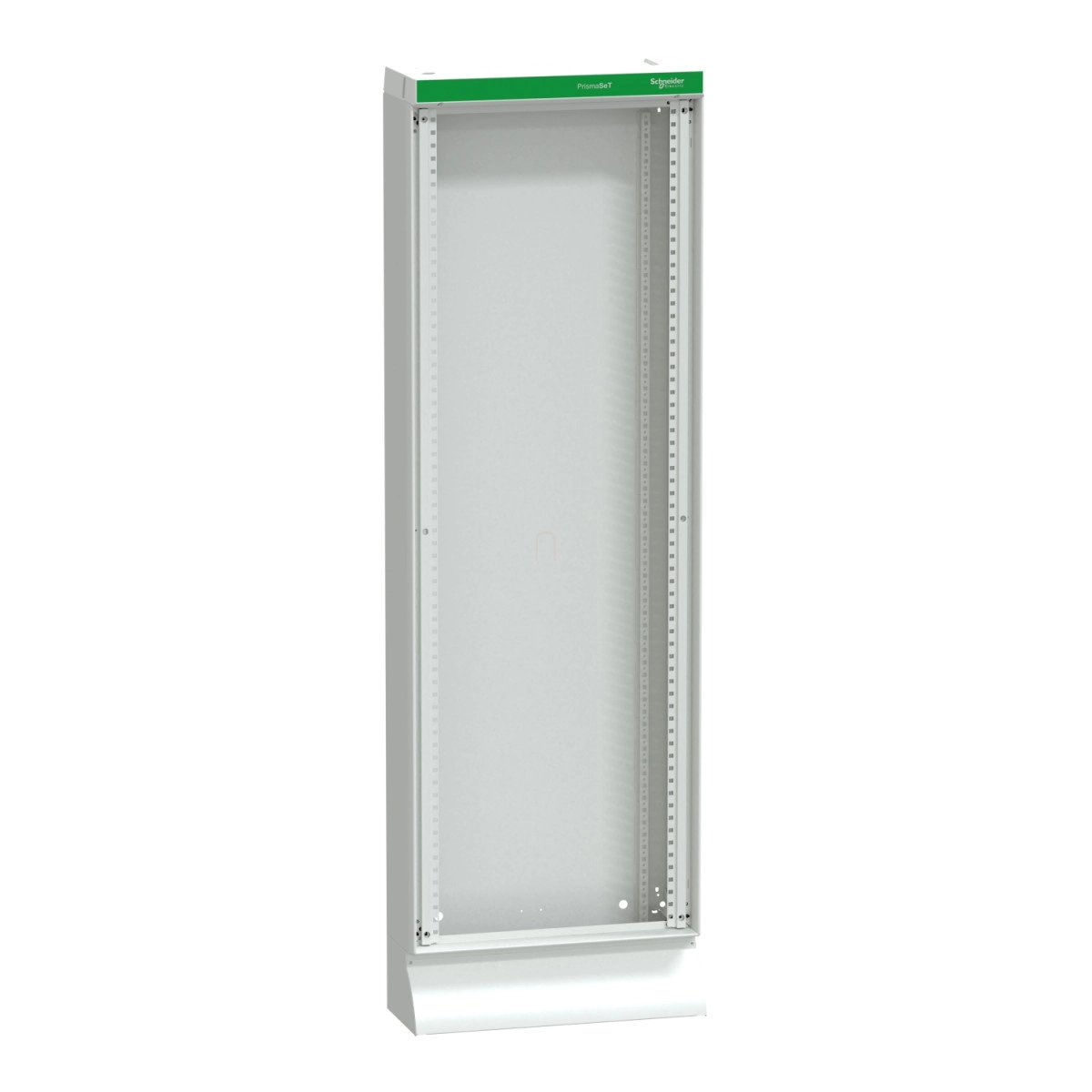

A Schneider Electric PrismaSeT G termékvonalához tartozó LVS08204 típusszámú álló elosztószekrény a legmagasabb minőségű kisfeszültségű elektromos rendszerek kialakításához ideális választás. Ez a padlón álló, 600 mm széles és 1880 mm magas IP30 védettségű szekrény tökéletesen alkalmas beltéri elektromos elosztási feladatok ellátására. A PrismaSeT G termékvonal a Schneider Electric megbízható, funkcionális megoldásokat kínáló termékcsaládjának része, amelyet kimondottan professzionális alkalmazásokhoz fejlesztettek ki.
A LVS08204 moduláris elosztószekrény 33 darab 50 mm-es függőleges és soronként 24 darab 18 mm-es modul elhelyezésére alkalmas, így rendkívül rugalmas konfigurációs lehetőségeket biztosít. A rendszer akár 630 A névleges áramig terhelhető 40°C környezeti hőmérséklet mellett, az IEC 61439-2 szabványnak megfelelően. A szekrény kiváló rövidzárlati tulajdonságokkal rendelkezik: 50 kA rövidzárlati áramot képes elviselni, továbbá 25 kA névleges rövididejű zárlati áram (1 másodperc) és 53 kA névleges csúcs zárlati áram elviselésére tervezték az IEC 61439-1 szabvány szerint. A fő hátsó sínek szigetelési feszültsége 1000 V az IEC 61439-2 szabványnak megfelelően, a hálózati frekvencia pedig 50/60 Hz.
A LVS08204 szekrény kezelt acéllemezből készül, elektroforézis kezeléssel és hőre polimerizálódó poliészter-epoxi porral bevonva, ami kiváló védelmet biztosít a környezeti hatásokkal szemben. A textúrált, matt fehér (RAL 9003) felületi kialakítás nem csak esztétikus, de praktikus is. A szekrény valódi méretei: 595 mm szélesség, 1880 mm magasság (lábazattal együtt) és 205 mm mélység. Az elektromos szigetelési osztálya Class I, azaz I. osztály. A szerelvény nettó tömege 27,3 kg.
A rendszer védettségi szintje alapkiépítésben IP30 előlappal, de fokozható IP40-re ajtóval, IP41-re ajtóval és tetőelemmel, valamint IP43-ra ajtóval, tetőelemmel és IP43 tömítéssel. Az ütésállóság tekintetében is rugalmasan konfigurálható: előlappal IK07, átlátszó ajtóval IK08, tömör ajtóval pedig IK10 védettséget biztosít. A mechanikai robusztusságot jól mutatja, hogy a szekrény megfelel az IEC 60068-2-57 szabvány szerinti 2,5G szeizmikus teszteknek is. A PrismaSeT G szekrények oldalanként egymáshoz illeszthetők, így komplex elosztórendszerek is kialakíthatók belőlük. Az előlapi burkolat külön rendelendő a felhasználási igényeknek megfelelően.
Schneider Electric PrismaSeT műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű elektromos elosztás
Kivitel: Funkcionális elosztószekrény készlet formájában szállítva, fém szekrény, beltéri alkalmazásra
Szekrény leírása: Padlón álló szekrény - 600 mm széles
Műszaki adatok
Készlet összetétele: függőleges tartók, hátlap, 2 oldallap, tetőlap, alsó lap, lábazat
Modulszám: 33 függőleges modul (50 mm), soronként 24 db 18 mm-es modul
Névleges szigetelési feszültség: 1000 V a fő hátsó síneknél (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40 °C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövididejű zárlati áram: 25 kA 1 mp-ig (IEC 61439-1)
Névleges csúcs zárlati áram: 53 kA (IEC 61439-1)
Fizikai jellemzők
Elektromos szigetelési osztály: I. osztály
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőre polimerizálódó poliészter-epoxi por
Felületi kivitel: Textúrált, matt
Szín: Fehér (RAL 9003)
Méretek: Szélesség 595 mm, magasság 1880 mm (lábazattal), mélység 205 mm
Védettség
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetőelemmel, IP43 ajtóval, tetőelemmel és IP43 tömítéssel
IK ütésállóság: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57)
Tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
