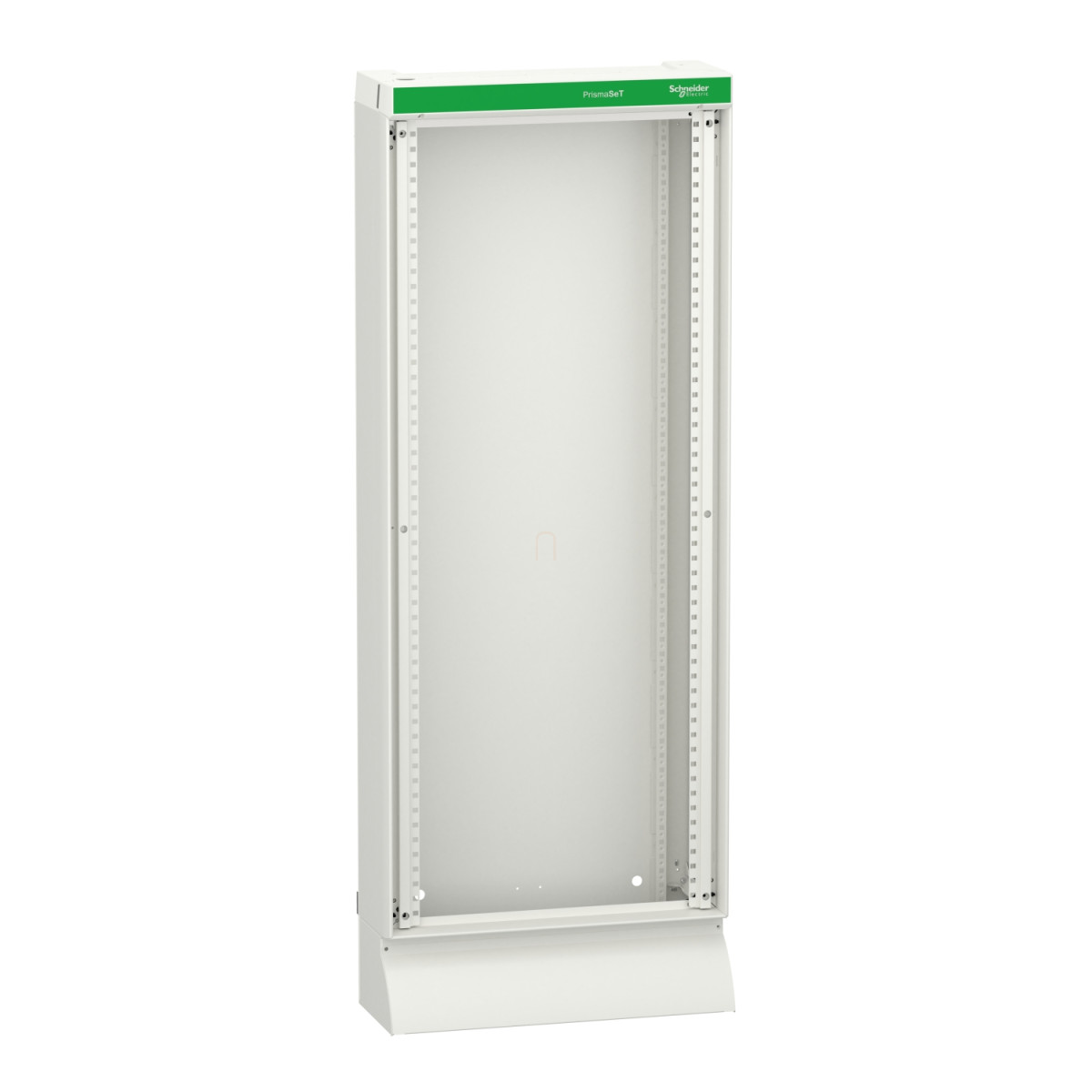

A Schneider Electric PrismaSeT sorozatú LVS08202 típusszámú álló G szekrény egy kifejezetten kisfeszültségű villamos elosztásra tervezett, professzionális villamos elosztószekrény. Ez az IP30 védettségi szintű, padlón álló kivitelű elosztószekrény a PrismaSeT G termékcsalád tagja, amely funkcionalitásban és minőségben is kiemelkedő.
A 27 modulnyi függőleges beépítési magassággal rendelkező szekrény soronként 24 darab 18 mm-es modult képes befogadni, így rugalmas elhelyezési lehetőséget biztosít a különböző kisfeszültségű villamos komponensek számára. A szekrény 600 mm szélességgel és 1580 mm magassággal rendelkezik (lábazattal együtt), mélysége 205 mm, ami ideális méretet biztosít a legtöbb ipari és kereskedelmi alkalmazáshoz. A fehér (RAL 9003) színű, texturált, matt felületkezelésű szekrénytest kezelt acéllemezből készült, amely elektroforézises kezeléssel és hőpolimerizált poliészter-epoxi por bevonattal van ellátva a hosszú élettartam és a megbízható védelem érdekében.
A PrismaSeT G szekrény kiemelkedő műszaki paraméterekkel büszkélkedhet: 1000 V névleges szigetelési feszültség, 630 A névleges áram 40 °C-on (az IEC 61439-2 szabványnak megfelelően), 50 kA zárlati áram, 25 kA 1 másodperces névleges rövid idejű zárlati áram, valamint 53 kA névleges csúcs zárlati áram. A Class I elektromos szigetelési osztályba tartozó szekrény rendkívül ellenálló a mechanikai behatásokkal szemben is, amit az IK07 védettség (előlappal), IK08 (átlátszó ajtóval) vagy akár IK10 (tömör ajtóval) besorolás is bizonyít. Az alapkivitelben IP30 védettségi fokozattal rendelkező szekrény ajtóval IP40, ajtóval és tetővel IP41, valamint ajtóval, tetővel és IP43 tömítéssel IP43 védelmet biztosít. A szekrény ellenáll a 2,5G erősségű szeizmikus terhelésnek is az IEC 60068-2-57 szabvány szerint. Az LVS08202 szekrény megfelel számos nemzetközi szabványnak, beleértve az IEC 61439-1, IEC 61439-2 és IEC 62208 előírásokat, valamint rendelkezik ASTA és EAC tanúsítvánnyal.
A PrismaSeT G szekrény rendkívül rugalmas telepítési lehetőségeket kínál, ugyanis oldalról egymás mellé és egymásra is szerelhető. A szekrény kit formában érkezik, amely tartalmazza a függőleges tartókat, hátlapot, 2 oldallapot, tetőlapot, alsó lapot és lábazatot. Az előlap külön rendelendő. A szekrény hallogénmentes műanyag alkatrészekkel, valamint PVC- és szilikonmentes kialakítással rendelkezik, ami nemcsak a környezetbarát szempontoknak felel meg, de különleges alkalmazási területeken is használhatóvá teszi.
Schneider Electric PrismaSeT - LVS08202 -Álló G szekrény IP30 27M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű villamos elosztás
Szekrény leírása: Padlón álló szekrény - 600 mm széles
Fizikai jellemzők
Szekrény típusa: Funkcionális szekrény kit formában szállítva, fém kivitel, beltéri alkalmazásra
Szín: Fehér (RAL 9003)
Méretek: 595 mm széles, 1580 mm magas (lábazattal), 205 mm mély
Nettó tömeg: 23,3 kg
Villamos jellemzők
Névleges szigetelési feszültség: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40 °C-on (IEC 61439-2 szerint)
Zárlati áram: 50 kA
Névleges rövid idejű zárlati áram: 25 kA 1 másodpercig (IEC 61439-1 szerint)
Névleges csúcs zárlati áram: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Védettségi fokozatok
IP védettség: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettség: IK07 előlappal, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Kiviteli jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felület: Texturált, matt
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
Moduláris jellemzők
Függőleges modulok száma [50 mm]: 27
Modulok száma soronként [18 mm]: 24
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
