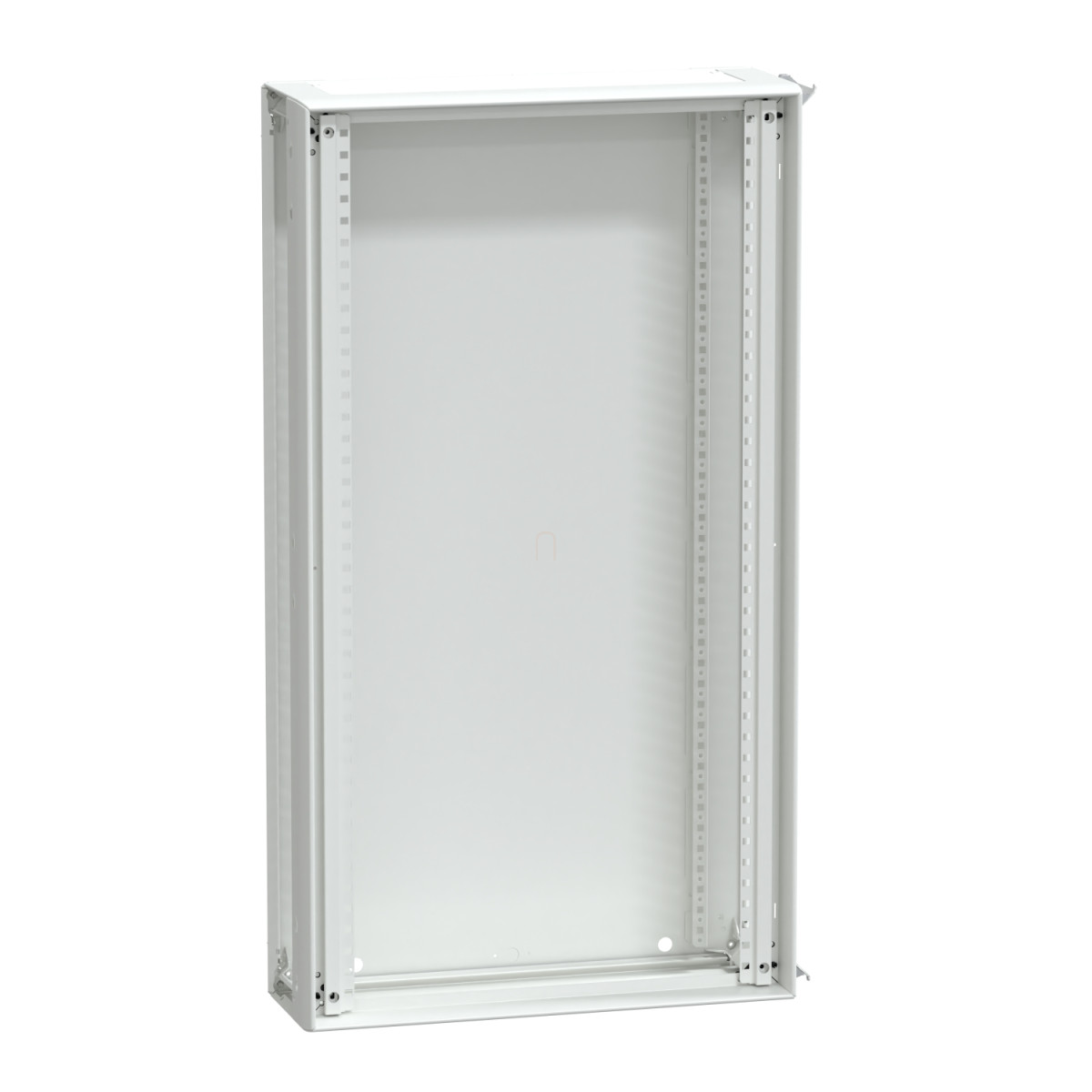

A Schneider Electric LVS08117 kódszámú PrismaSeT G sorozatú szekrénybővítő egy professzionális fali kialakítású villamos elosztóberendezés, amely kiváló megoldást nyújt a kisfeszültségű villamos elosztó rendszerek kiépítéséhez. A fali kivitelű, funkcionális lemezszekrény oldallapok nélkül kerül kiszállításra, amit könnyedén személyre szabhatsz a különböző alkalmazási igényeknek megfelelően.
A PrismaSeT G sorozat ezen tagja 600 mm szélességű, 1080 mm magasságú és 205 mm mélységű kivitelben készül, ami ideális méretet biztosít a kisfeszültségű elosztóberendezések számára. Az IP30-as alapvédelmi szinttel rendelkező szekrény front lemezzel együtt használva optimális védelmet nyújt a benne elhelyezett komponenseknek. A szekrény védettségi szintje tovább növelhető: ajtóval IP40, ajtóval és tetővel IP41, míg ajtóval, tetővel és IP43-as tömítéssel IP43 védettségi szint érhető el. Mechanikai védelem szempontjából a szekrény IK07 védelemmel rendelkezik front lemezzel, átlátszó ajtóval IK08, míg tömör ajtóval IK10 ütésállósági védelmet biztosít.
Az LVS08117 kódszámú szekrénybővítő műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültség a főbuszsínen, 50/60 Hz hálózati frekvencia, és 630 A névleges áramterhelhetőség 40°C-on. A rövidzárlati áramerősség 50 kA, a névleges rövididejű zárlati áram (Icw) 25 kA 1 másodpercig, a névleges dinamikus zárlati áram (Ipk) pedig 53 kA. Az I-es érintésvédelmi osztályba sorolt szekrény kiváló elektromos szigetelési tulajdonságokkal rendelkezik.
A szekrény szerkezeti kialakítása praktikus: 21 darab 50 mm-es függőleges modult tartalmaz, és soronként 24 darab 18 mm-es modult képes befogadni. A szerelőkészlet tartalmazza az oszlopokat, a hátlapot, a tetőlapot és az alaplapot. A bővítő szekrények egymás mellé vagy egymásra helyezhetők, ami rendkívül rugalmas kialakítási lehetőségeket biztosít. A homloklapot külön kell megrendelni, így az igényeknek megfelelően választhatod ki a legmegfelelőbb típust.
Az LVS08117 kódszámú szekrénybővítő kezelt acéllemezből készül, elektroforézis kezeléssel és hőpolimerizált poliészter-epoxi por bevonattal. A szekrény felülete texturált és matt kivitelű, színe fehér (RAL 9003). A termék megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint ASTA és EAC tanúsítványokkal rendelkezik. A szekrény magas minőségű anyagokból készül, különleges kezelési eljárásoknak köszönhetően hosszú élettartamú és kiváló ellenállóképességű a mechanikai hatásokkal szemben. A Schneider Electric LVS08117 szekrénybővítő rendkívüli szeizmikus teszteket is sikeresen teljesített 2,5G értékig az IEC 60068-2-57 szabványnak megfelelően.
Schneider Electric PrismaSeT - LVS08117 -szekrény bővítő W600 21M Prisma G IP30 műszaki adatok
Főbb tulajdonságok
Terméktípus: Szekrénybővítő
Termékcsalád: PrismaSeT G
Alkalmazási terület: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készletben szállítva, fémszekrény, beltéri kivitel
Szekrény leírása: Fali kivitelű szekrény - 600 mm szélességgel
Műszaki paraméterek
Méretek: Szélesség 600 mm, Magasság 1080 mm, Mélység 205 mm
Modulok száma: 21 függőleges modul (50 mm), soronként 24 db 18 mm-es modul
Névleges szigetelési feszültség: 1000 V a fő hátsó síneknél (IEC 61439-2)
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség: 630 A 40°C-on (IEC 61439-2)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram: 25 kA 1 s (IEC 61439-1)
Névleges dinamikus zárlati áram: 53 kA (IEC 61439-1)
Fizikai tulajdonságok
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkikészítés: Texturált, matt
Szín: Fehér (RAL 9003)
Védettség
IP védettség: IP30 front lemezzel, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettség: IK07 front lemezzel, IK08 átlátszó ajtóval, IK10 tömör ajtóval
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57)
Készlet tartalma
Oszlopok, hátlap, tetőlap, alaplap
Kiegészítő információk: Egymás mellé és egymásra helyezhetők, front lemezt külön kell rendelni
Tanúsítványok és szabványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
