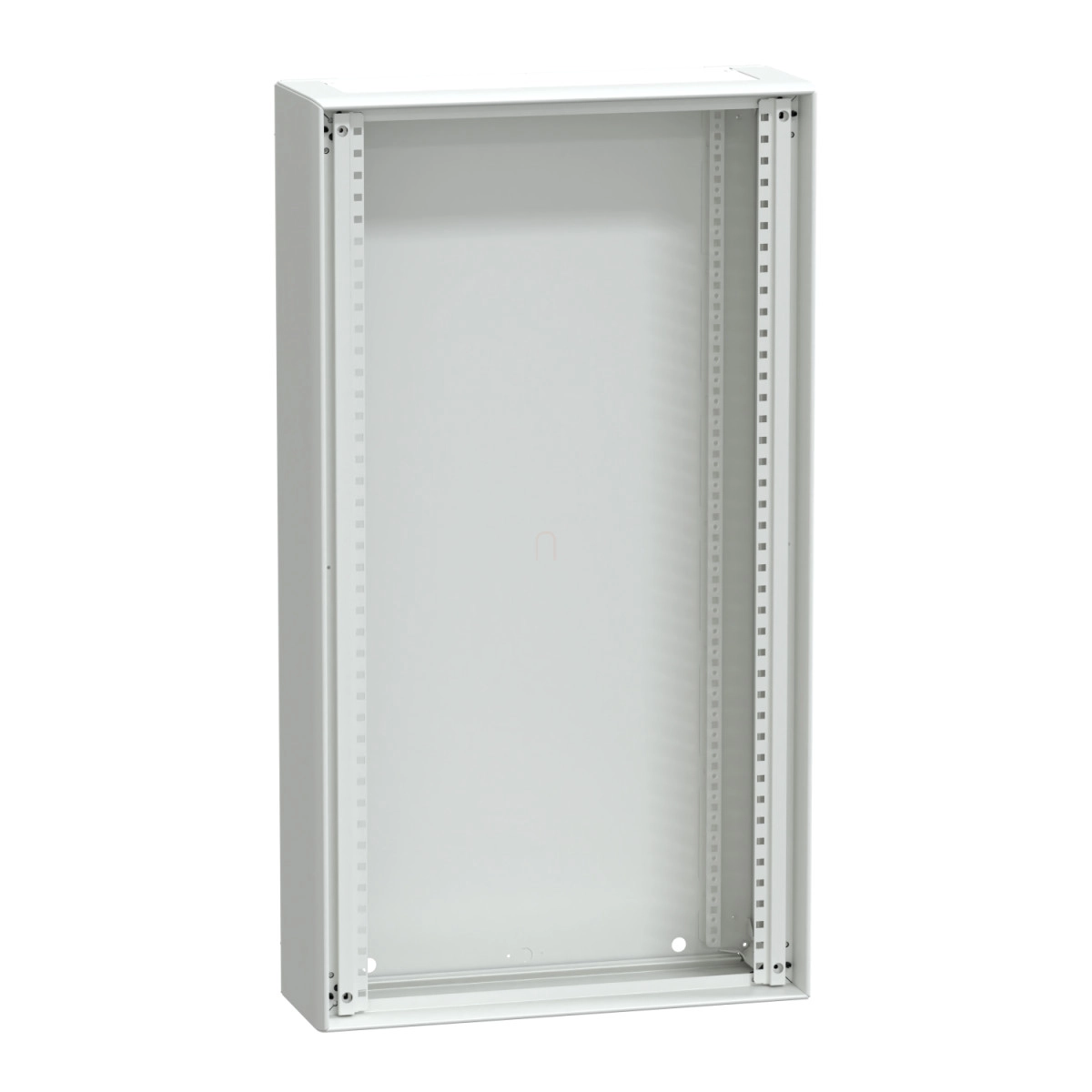

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08107 típusú, falra szerelhető elosztószekrény kiváló megoldás kisfeszültségű villamos elosztórendszerek kiépítéséhez. Ez a professzionális kivitelű, 600 mm szélességű és 1080 mm magasságú szekrény IP30-as védettségi szinttel rendelkezik alapkivitelben, ami különböző kiegészítőkkel akár IP43-ra is növelhető.
A készülékház funkcionális, kit formában szállított fém enclosure, amely beltéri használatra készült. A szekrény szerkezete tartalmazza az állványzatot, hátsó lemezt, 2 oldallapot, felső és alsó lemezeket. Különlegessége, hogy a szekrények egymás mellé és egymás fölé is szerelhetők, így rugalmasan bővíthető rendszert alkothatnak. A szekrény előlapja külön rendelendő.
A PrismaSeT G elosztószekrény 21 függőleges modullal (50 mm-es egységben számolva) és soronként 24 darab 18 mm-es modullal rendelkezik. Műszaki paraméterei kiemelkedőek: 1000 V névleges szigetelési feszültség a fő hátsó gyűjtősíneken (IEC 61439-2 szerint), 50/60 Hz hálózati frekvencia, valamint 630 A névleges áramerősség 40°C-on (IEC 61439-2 szerint). A rövidzárlati áram értéke 50 kA, míg a névleges rövid idejű zárlati áram (Icw) 25 kA 1 másodpercig (IEC 61439-1 szerint). A névleges dinamikus zárlati áram (Ipk) pedig 53 kA (IEC 61439-1 szerint).
Az LVS08107 modell I. osztályú elektromos szigetelési osztályba tartozik. A szekrény kezelt acéllemezből készül, védőkezelése elektroforézis és hőpolimerizált poliészter-epoxi por bevonat. A felület kidolgozása texturált és matt, színe fehér (RAL 9003). A pontos méretek: 595 mm szélesség, 1080 mm magasság és 205 mm mélység.
A mechanikai robusztusságot jelzi a szeizmikus tesztelés is, amely 2,5G értéket ért el az IEC 60068-2-57 szabványnak megfelelően. A szekrény alapkivitelben IP30 védettséggel rendelkezik előlappal, de ez különböző kiegészítőkkel növelhető: IP40 ajtóval, IP41 ajtóval és tetővel, illetve IP43 ajtóval, tetővel és IP43 tömítéssel. Az IK ütésállósági fokozat előlappal IK07, átlátszó ajtóval IK08, teli ajtóval pedig IK10 értéket ér el.
A PrismaSeT G elosztószekrény teljesíti az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványok előírásait, valamint ASTA és EAC termék tanúsítványokkal is rendelkezik, ami garantálja a minőséget és a megbízhatóságot. Az LVS08107 típusú szekrény ideális választás mind ipari, mind kereskedelmi környezetben, ahol megbízható, szabványos kisfeszültségű elosztórendszerre van szükség.
Schneider Electric PrismaSeT - LVS08107 -Falra szerelhető G szekrény IP30 21M műszaki adatok
Általános tulajdonságok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Elosztószekrény
Alkalmazási terület: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény készlet formában szállítva, fém kivitel, beltéri használatra
Leírás: Falra szerelhető szekrény - szélesség 600 mm
Készlet tartalma: állványzat, hátsó lemez, 2 oldallap, felső lemez, alsó lemez
További információ: Kombinálható egymás mellett és egymás felett
Előlap típusa: Külön rendelendő
Függőleges modulok száma (50 mm): 21
18 mm-es modulok száma soronként: 24
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40°C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s (IEC 61439-1 szerint)
Névleges dinamikus zárlati áram [Ipk]: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter-epoxi por
Felületkezelés: Texturált, Matt
Szín: Fehér (RAL 9003)
Méretek
Szélesség: 595 mm
Magasság: 1080 mm
Mélység: 205 mm
Környezetvédelem
IP védettségi fokozat: IP30 előlappal, IP40 ajtóval, IP41 ajtóval és tetővel, IP43 ajtóval, tetővel és IP43 tömítéssel
IK védettségi fokozat: IK07 előlappal, IK08 átlátszó ajtóval, IK10 teli ajtóval
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
