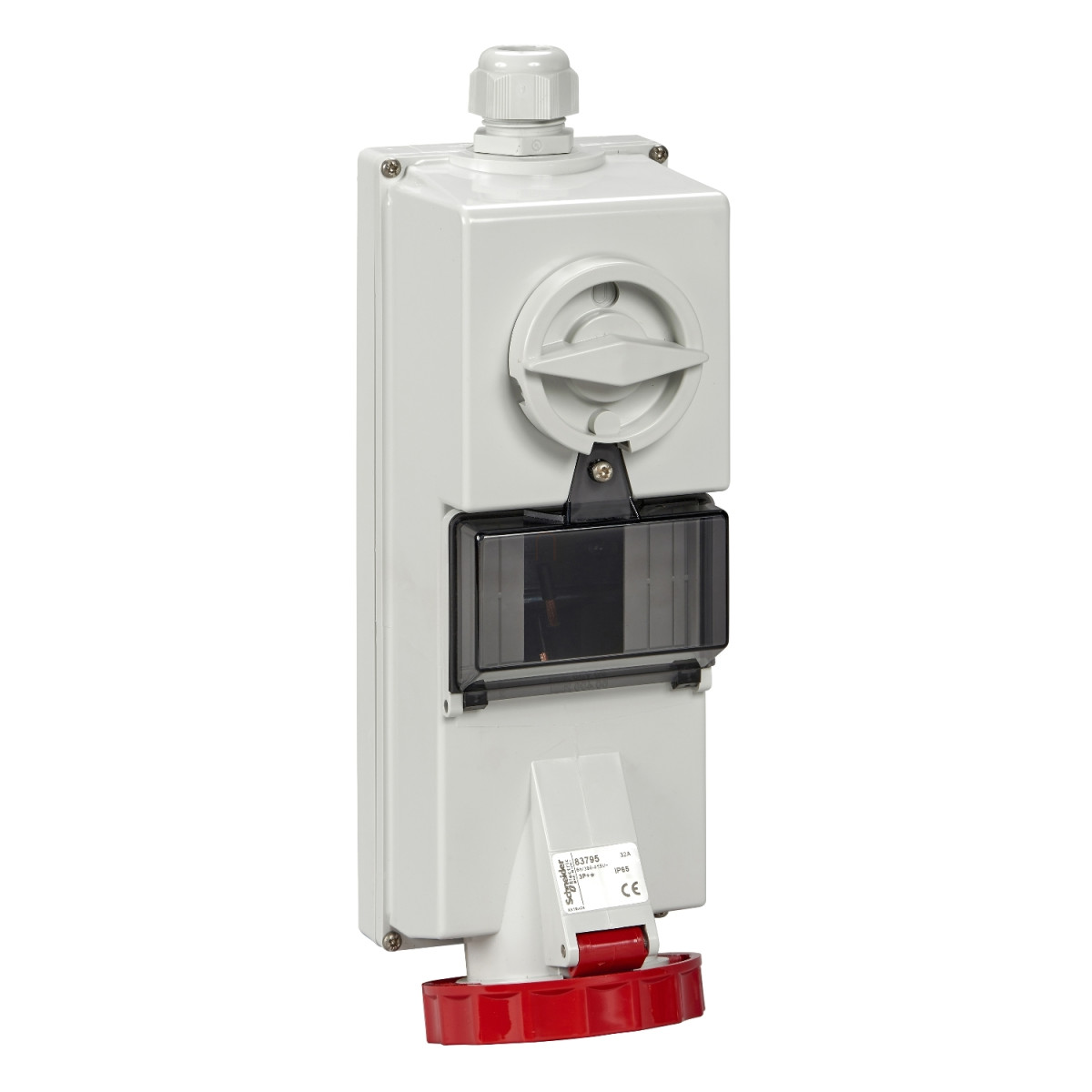

A Schneider Electric Mureva PK 83796 reteszelhető ipari aljzat ideális megoldást kínál olyan ipari és kereskedelmi környezetben, ahol a megbízható és biztonságos elektromos csatlakoztatás elengedhetetlen. Ez a falra szerelhető, interlocked aljzat az IP65-ös védelemnek köszönhetően kiválóan alkalmas olyan helyszínekre, ahol por és nedvesség elleni védelem szükséges, mint például műhelyek, gyártósorok vagy külső telepítések.
A Mureva PK sorozat részeként ez a 32A-es, 3P+N+E kialakítású aljzat 380-415V feszültségtartományban működik, és különösen alkalmas háromfázisú berendezések csatlakoztatására. A B16 típusú ipari aljzat szabványos kialakítása biztosítja a kompatibilitást a megfelelő dugvillákkal. A 6 órás helyzetű földelő érintkező és a piros színjelölés segíti a helyes csatlakoztatást és a fázisazonosítást. Az aljzat önkioltó műszaki polimerből készült háza tartós és ellenálló, míg az érintkezők rozsdamentes acélból készülnek, biztosítva a hosszú élettartamot még nehéz körülmények között is.
Műszaki paraméterek tekintetében az aljzat 50/60 Hz hálózati frekvenciára tervezett, és maximum 10 mm² keresztmetszetű kábelek fogadására alkalmas. A csatlakoztatást csavaros rögzítésű terminálok biztosítják, míg a kábelbevezetés Pg21 típusú tömszelencén keresztül történik, amely maximum 25 mm külső átmérőjű kábelekkel használható. Az aljzat moduláris eszközökkel kompatibilis, összesen 4,5 db 18 mm-es modult tartalmaz. A szürke (RAL 7035) színű ház méretei: 330 mm magasság, 106 mm szélesség és 111 mm mélység, az alap mérete pedig 144 x 330 mm.
A Schneider Electric Mureva PK 83796 interlocked aljzat kiváló mechanikai és környezeti ellenállással rendelkezik. Az IK10 besorolás a legmagasabb fokú ütésállóságot biztosítja az EN 62262 szabvány szerint, míg a tűzállósági jellemzők megfelelnek az IEC 60695-2-11 szabvány 850 °C-os követelményének. Az üzemeltetési hőmérséklet-tartomány -25°C és +40°C között van, míg a relatív páratartalom akár 90% is lehet 20°C-on. A termék teljes mértékben megfelel az IEC 60309-1 és IEC 60309-2 nemzetközi szabványoknak, így globális használatra is alkalmas.
Schneider Electric PratiKa - 83796 -Falra szerelhető, reteszelhető aljzat, 3P+N+F, 6h, 32A, 415V, IP65, DIN sínnel műszaki adatok
Fő jellemzők
Termékcsalád: Mureva
Termék típus: Reteszelhető aljzat
Eszköz rövid neve: Isoblock aljzat
Aljzat kategória: Kisfeszültségű
Ipari aljzat típus: B16
Pólusok: 3P + N + E
Hálózat típus: AC
Kimenet szabvány: Ipari
Kiegészítő adatok
Szerelési mód: Falra szerelhető
Névleges áram: 32 A
Névleges üzemi feszültség: 380...415 V
Hálózati frekvencia: 50/60 Hz
Földelő érintkező óramutató állása: 6 óra
Védelem típusa: Védelem nélkül
Termék kompatibilitás: Moduláris eszköz
18 mm-es modulok teljes száma: 4.5
Aljzat anyaga: Ház: önkioltó műszaki polimer
Érintkezők anyaga: Érintkezők: rozsdamentes acél
Rugók: rozsdamentes acél
Csatlakozók - terminálok: Csavarozott kötések
Maximális kábelkeresztmetszet: 10 mm²
Maximális külső kábelátmérő: 25 mm
Kábelbevezetés: Tömszelence
Menet típus: Pg 21
Alap méret: 144 x 330 mm
Magasság: 330 mm
Szélesség: 106 mm
Mélység: 111 mm
Szín: Szürke (RAL 7035)
Feszültség színjelölés: Piros
Környezeti feltételek
Szabványok: IEC 60309-2
IEC 60309-1
IP védettség: IP65 az IEC 60529 szerint
IK védettség: IK10 az EN 62262 szerint
Tűzállóság: 850 °C az IEC 60695-2-11 szerint
Relatív páratartalom: 50% 40 °C-on
70% 30 °C-on
90% 20 °C-on
Környezeti hőmérséklet üzemelés során: 35 °C (86400 s)
-25...40 °C
