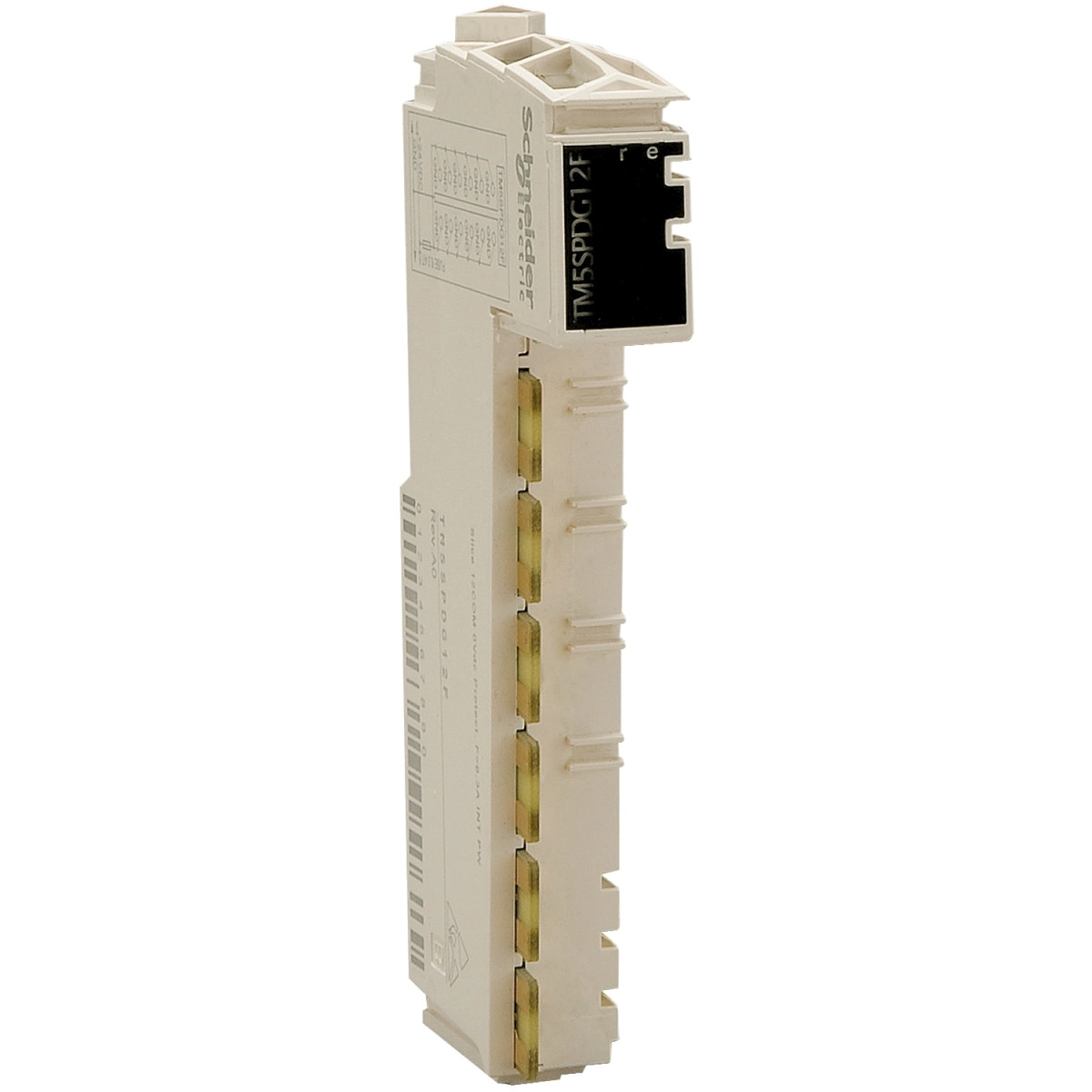

A Schneider Electric Modicon TM5 termékcsaládba tartozó TM5SPDG12F egy sokoldalú közös elosztó modul, amely kifejezetten a különböző feszültségek kábelezésére szolgál 12 I/O 0 V DC táplálásához. Ez a kompakt modul tökéletes választás olyan ipari automatizálási rendszerekhez, ahol szükség van a megbízható feszültségelosztásra és a precíz teljesítményszabályozásra.
A TM5SPDG12F modul teljes mértékben kompatibilis a Modicon M258 és Modicon LMC058 eszközökkel, így problémamentesen integrálható mind a mozgásvezérlőkkel, mind a logikai vezérlőkkel. A modul névleges tápfeszültsége 24 V DC, ami az ipari alkalmazások széles körében szabványos. A biztonságos működést 6,3 A-es belső biztosíték garantálja, amely védelmet nyújt a rövidzárlatok ellen, megvédve ezzel a csatlakoztatott eszközöket és a teljes rendszert.
A TM5SPDG12F modul műszaki jellemzői kiemelkedőek. IP20-as védettségi fokozattal rendelkezik az IEC 61131-2 szabványnak megfelelően, ami biztosítja a megfelelő védelmet por és érintés ellen tipikus ipari környezetben. Működési hőmérséklet-tartománya vertikális telepítés esetén 0-50°C, horizontális telepítés esetén pedig 0-55°C derating nélkül, illetve 0-60°C derating faktorral. A modul ellenáll az ipari környezetben előforduló rezgéseknek és ütéseknek is: 1 gn 8,4-150 Hz frekvenciatartományban DIN sínen, illetve 3,5 mm 5-8,4 Hz között ugyancsak DIN sínen, valamint 15 gn 11 ms-os ütésállóság jellemzi. Elektromágneses interferenciával szembeni védettség szempontjából is kiváló tulajdonságokkal bír: 4 kV érintkezésre és 8 kV levegőre vonatkozó elektrosztatikus kisüléssel szembeni ellenállóképességgel rendelkezik az IEC 61000-4-2 szabvány szerint, illetve 1 V/m 2-2,7 GHz és 10 V/m 80-2000 MHz frekvenciatartományban elektromágneses mezőkkel szembeni védettséggel az IEC 61000-4-3 szerint.
A modul fizikai kialakítása lehetővé teszi a könnyű telepítést és integrációt. A méretei - 75 mm x 99 mm x 12,5 mm - kompakt kialakítást biztosítanak, miközben a nettó tömeg mindössze 0,025 kg. A termék DIN sínre szerelhető, ami az ipari környezetben történő telepítés szabványos módja. A bekötési ajánlások szerint a leszerelhető rugós csatlakozóblokkokhoz különböző méretű vezetékek használhatók: 0,08-2,5 mm² (28-14 AWG), 0,25-2,5 mm² (24-14 AWG), 0,25-1,5 mm² (24-16 AWG), vagy 2 x 0,25-0,75 mm² (2 x 24-18 AWG). A modul részletes kapcsolási rajzokkal rendelkezik, amelyek bemutatják a belső elektronikát, a 24 V DC I/O tápszegmens integrálását a busz alapokba, valamint a beépített T típusú, lassú kioldású, 6,3 A 250 V cserélhető biztosítékot.
Schneider Electric Modicon TM5 - TM5SPDG12F - I/O bővítő, COM elosztó modul, 12COM x 0 VDC egység műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Közös elosztó modul
Specifikus alkalmazás: Különböző feszültségek kábelezése 12 I/O 0 V DC táplálásához
Kompatibilitás
Kompatibilis termékcsaládok: Modicon M258, Modicon LMC058
Termék kompatibilitás: Mozgásvezérlő, Logikai vezérlő
Elektromos jellemzők
Névleges tápfeszültség: 24 V
Hálózat típusa: DC
Rövidzárlat elleni védelem: 6,3 A belső biztosíték
Környezeti feltételek
Működési hőmérséklet tartomány: 0...50 °C (vertikális telepítés), 0...55 °C derating nélkül (horizontális telepítés), 0...60 °C derating faktorral (horizontális telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95 % kondenzáció nélkül
IP védettségi fokozat: IP20 az IEC 61131-2 szerint
Szennyezettségi fokozat: 2 az IEC 60664 szerint
Működési tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Mechanikai ellenállóság
Rezgésállóság: 1 gn 8,4...150 Hz frekvenciatartományban DIN sínen, 3,5 mm 5...8,4 Hz frekvenciatartományban DIN sínen
Ütésállóság: 15 gn 11 ms időtartamig
Elektromágneses kompatibilitás
Elektrosztatikus kisüléssel szembeni védettség: 4 kV érintkezésre az IEC 61000-4-2 szerint, 8 kV levegőre az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni védettség: 1 V/m 2...2,7 GHz az IEC 61000-4-3 szerint, 10 V/m 80...2000 MHz az IEC 61000-4-3 szerint
Gyors tranziens zavarással szembeni védettség: 1 kV (I/O) az IEC 61000-4-4 szerint, 1 kV (árnyékolt kábel) az IEC 61000-4-4 szerint, 2 kV (tápvonalak) az IEC 61000-4-4 szerint
Túlfeszültség-védelem: 0,5 kV differenciál mód az IEC 61000-4-5 szerint, 1 kV közös mód az IEC 61000-4-5 szerint
Fizikai jellemzők
Méretek: 75 mm x 99 mm x 12,5 mm
Nettó tömeg: 0,025 kg
Jelölés: CE
Szabványok és tanúsítványok
Szabványok: IEC 61131-2, CSA C22.2 No 213, UL 508, CSA C22.2 No 142
Termék tanúsítványok: cULus, C-Tick, CSA, GOST-R
