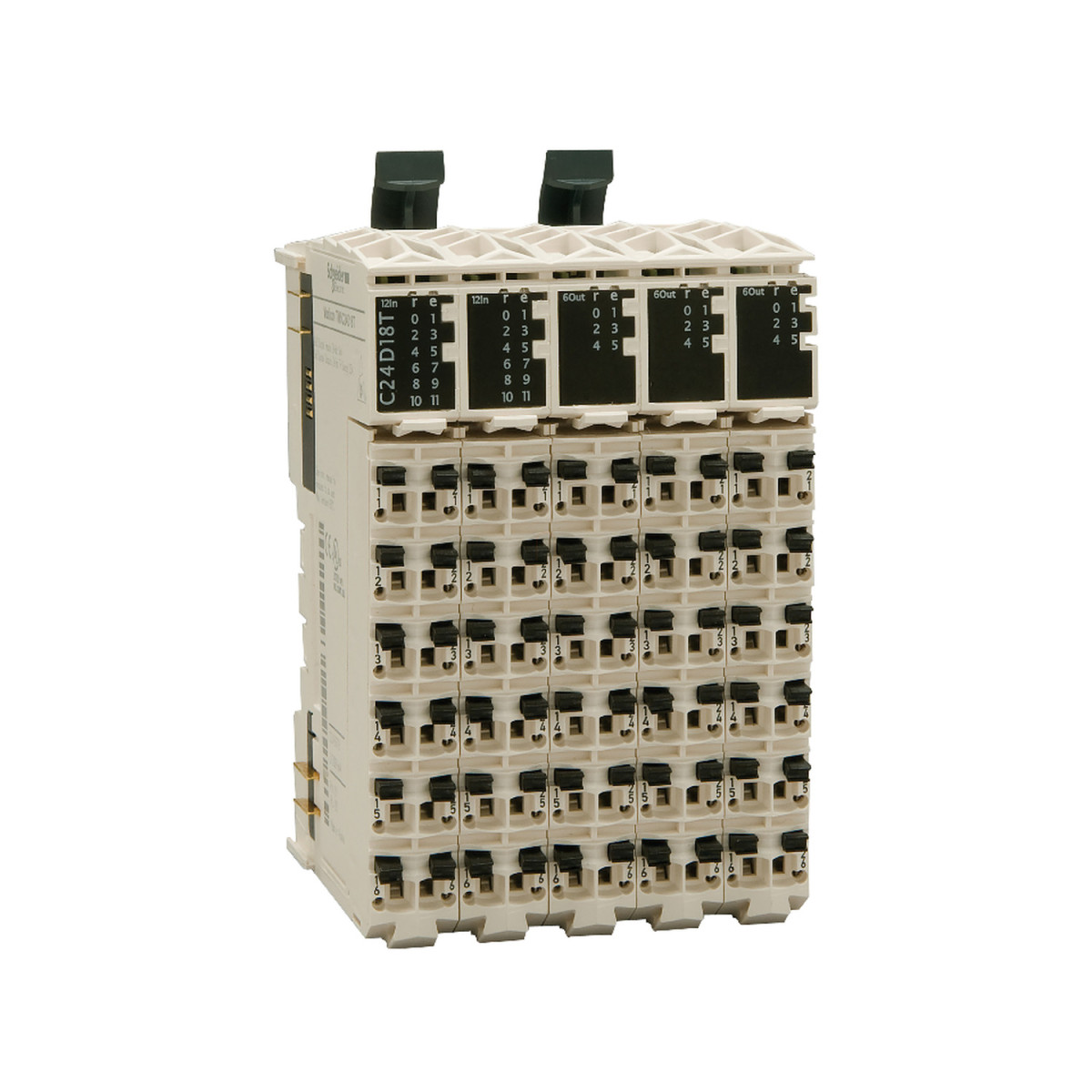

A Schneider Electric Modicon TM5C24D18T egy rendkívül sokoldalú kompakt I/O bővítőmodul, amely tökéletes megoldást kínál ipari automatizálási rendszerek bővítéséhez. Ez a 42 I/O ponttal rendelkező eszköz 24 digitális bemenettel és 18 digitális kimenettel büszkélkedhet, így ideális választás olyan alkalmazásokhoz, ahol nagy mennyiségű jel feldolgozására van szükség kompakt méretben.
A Modicon TM5 termékcsalád részeként a TM5C24D18T kiváló rugalmasságot biztosít a rendszertervezés során. A digitális bemenetek sink logikát használnak, 6.4 kOhm bemeneti impedanciával, míg a digitális kimenetek source logikával működnek. A bemeneti szűrés állítható: hardveresen maximum 100 ms, szoftveresen pedig akár 25 ms-ra konfigurálható, így különböző zajszintű környezetekben is megbízhatóan működik. A digitális kimenetek egyenként 0.5 A áramot képesek kapcsolni, maximális feszültségesésük pedig kevesebb mint 0.3 V 500 mA terhelésnél, ami biztosítja a kapcsolt eszközök megfelelő működését.
A TM5C24D18T átgondolt jelzőrendszerrel van ellátva a könnyű diagnosztika érdekében. Az 5 zöld és 5 piros LED a tápellátás állapotát jelzi, míg 24 zöld LED a bemenetek és 18 sárga LED a kimenetek állapotáról ad valós idejű visszajelzést. A modul kivehető rugós sorkapcsokkal rendelkezik, ami megkönnyíti a telepítést és karbantartást. DIN sínre szerelhető, és mind függőleges (-10...50 °C), mind vízszintes (-10...60 °C) helyzetben telepíthető, így különböző szekrény-konfigurációkhoz alkalmazkodik. A modul 15 gn / 11 ms ütésállósággal rendelkezik, ami biztosítja a megbízható működést még vibrációnak kitett ipari környezetben is.
A TM5C24D18T modul méretei kompaktnak mondhatók: 75 mm (2.95 in.) × 62.5 mm (2.58 in.) × 99 mm (3.9 in.), ami lehetővé teszi a helytakarékos beépítést. Telepítéskor figyelembe kell venni a javasolt minimális távolságokat: minden irányban 35 mm (1.38 in.) szabad helyet érdemes hagyni a megfelelő hűtés biztosításához. A modul különböző DIN sín típusokkal kompatibilis, ami további rugalmasságot ad a telepítés során. A bekötéshez a dokumentáció különböző vezeték-keresztmetszeteket javasol, a 0.08...2.5 mm² (28...14 AWG) mérettartományban, a kapcsolási rajz pedig egyértelműen mutatja mind a bemenetek (2-vezetékes szenzorok), mind a kimenetek (2-vezetékes terhelések, indukciós védelemmel) bekötési módját. A kapcsolási teljesítmény-görbék segítségével pedig meghatározható az indukciós terhelések maximális kapcsolási frekvenciája a terhelés ellenállása és induktivitása függvényében.
Schneider Electric Modicon TM5 - TM5C24D18T - I/O bővítő, kompakt, 24DI - 18DO (tranzisztor) műszaki adatok
Fő jellemzők
Termékcsalád: Modicon TM5
Terméktípus: Kompakt I/O bővítőblokk
Digitális bemenetek száma: 24
Digitális bemenet logika: Sink
Digitális kimenetek száma: 18
Digitális kimenet logika: Source
Kiegészítő műszaki adatok
Bemeneti impedancia: 6.4 kOhm
Bemeneti szűrés: <= 100 ms hardver, <= 25 ms szoftveresen konfigurálható
Digitális kimenet árama: 0.5 A kimeneteként
Maximális feszültségesés: <0.3 V 500 mA kimeneti áram mellett
Elektromos csatlakozás: Kivehető rugós sorkapocs
Helyi jelzések: 5 LED (zöld) tápellátáshoz, 5 LED (piros) tápellátáshoz, 24 LED (zöld) bemenet állapotához, 18 LED (sárga) kimenet állapotához
Környezeti feltételek
Jelölés: CE
Környezeti hőmérséklet működés közben: -10…50 °C (függőleges telepítés), -10…60 °C (vízszintes telepítés)
Ütésállóság: 15 gn 11 ms-ig
Fizikai jellemzők
Méretek: 75 mm × 62.5 mm × 99 mm
Bekötési és üzembe helyezési tudnivalók
A modul kivehető rugós sorkapcsokkal rendelkezik. A vezeték keresztmetszetek az alábbiak szerint használhatók:
- 0.08...2.5 mm² (28...14 AWG) tömör vezetékekhez
- 0.25...2.5 mm² (24...14 AWG) sodrott vezetékekhez
- 0.25...1.5 mm² (24...16 AWG) érvéghüvelyes vezetékekhez
- 2 x 0.25...0.75 mm² (2 x 24...18 AWG) iker-érvéghüvelyes vezetékekhez
A modul DIN sínre szerelhető, a telepítési térköz minden irányban minimum 35 mm legyen.
