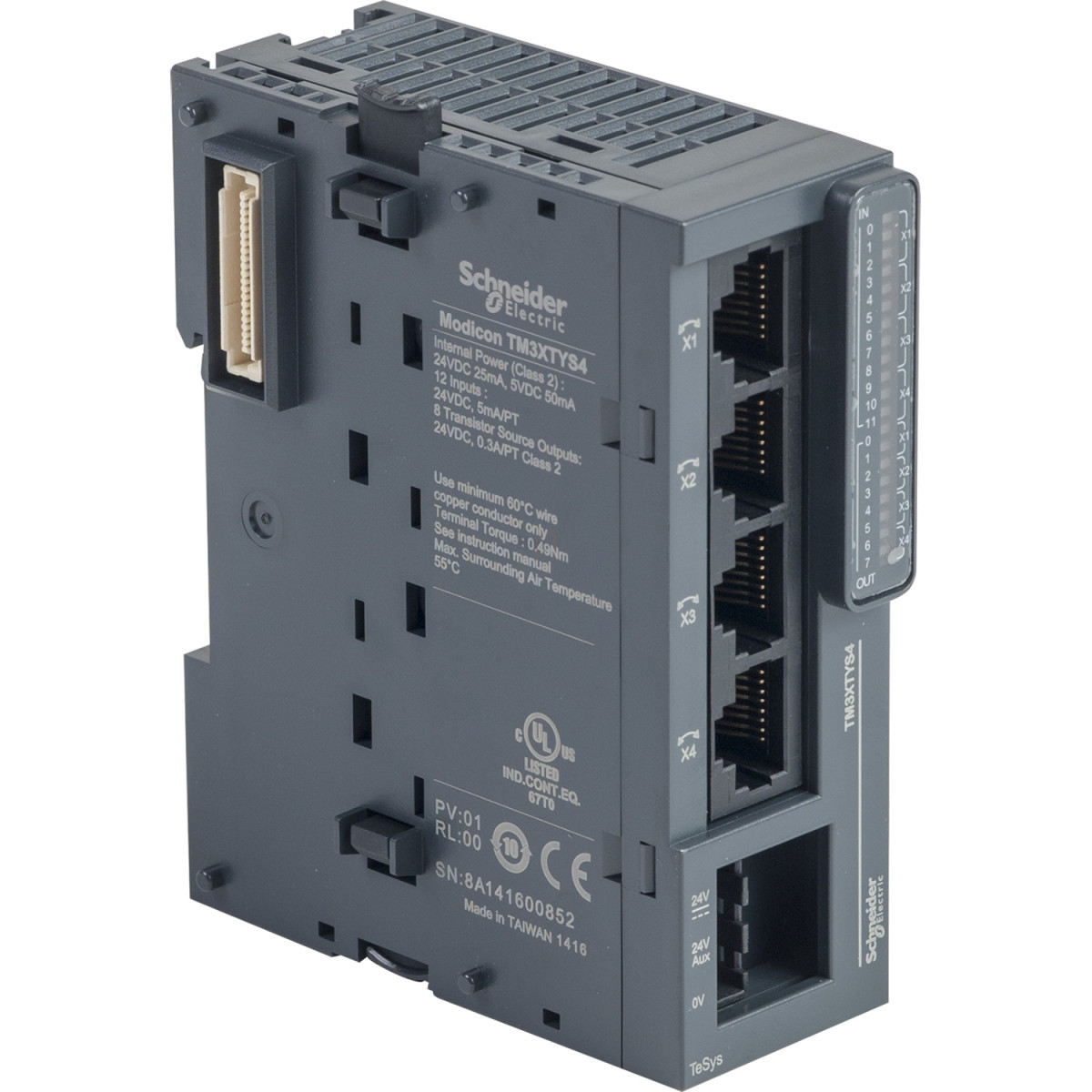

A Schneider Electric Modicon TM3 TM3XTYS4 egy sokoldalú párhuzamos interfész modul, amelyet kifejezetten TeSys U motorindítókkal való használatra terveztek. Ez a kompakt kiegészítő tökéletes megoldást nyújt a Modicon PLC rendszerek bővítéséhez, amikor motorvezérlési funkciókat kell integrálni az automatizálási projektekbe. A TM3XTYS4 modul kompatibilis a Modicon M221, M241, M251 és M262 vezérlőcsaládokkal, így széles körű alkalmazhatóságot biztosít különböző ipari környezetekben.
A TM3XTYS4 modul 24 V DC külső tápellátással működik, amely -15% és +20% közötti feszültségtartományban lehet. A modul 12 bemeneti és 8 kimeneti csatornával rendelkezik, ami jelentős mértékben növeli a PLC rendszer I/O képességeit. A bemeneti feszültségtartomány 19,2-28,8 V között mozog, csatornánként 5 mA bemeneti áramfelvétellel. A válaszidő rendkívül gyors, mind a bekapcsolási, mind a kikapcsolási műveleteknél kevesebb mint 10 ms. A kimeneti feszültség 24 V DC a tranzisztoros kimeneteken, és akár 800 mA-es maximális terhelési áramot képes biztosítani csatornánként az indítási fázisban (100 ms időtartamra), míg normál üzemmódban 300 mA áramot szolgáltat csatornánként.
A TM3XTYS4 modul kompakt kialakítása lehetővé teszi a könnyű telepítést és integrációt. Méretei mindössze 30 mm szélesség, 90 mm magasság és 85 mm mélység, így minimális helyet foglal el a kapcsolószekrényben. Felszerelhető TH35-15 vagy TH35-7,5 típusú kalapsínre (IEC 60715 szabvány szerint), illetve panelre vagy lemezre a rögzítőkészlet segítségével. Az elektromos csatlakoztatás rendkívül egyszerű: a 24 V DC tápellátás egy 3 x 2,5 mm² eltávolítható csavaros sorkapoccsal történik (5,08 mm-es osztással), míg a motorindítók csatlakoztatása 4 db RJ45 csatlakozón keresztül valósul meg. A modul szigetelése 500 V AC az RJ45 csatlakozók és a belső logika között, azonban az RJ45 csatlakozók között nincs szigetelés.
A TM3XTYS4 modul számos védelmi funkcióval és visszajelzéssel rendelkezik. A kimenetek túlterhelés ellen védettek, áramkorlátozó technológiával, automatikus visszaállítással. A modul állapotáról csatornánként 3 db zöld LED ad visszajelzést a bemenetek és 2 db zöld LED a kimenetek állapotáról, így könnyű áttekinteni a rendszer működését. A modul magas minőségű ipari kivitelben készült, megfelel a szigorú nemzetközi szabványoknak, beleértve a CE, cULus, UKCA, RCM és EAC tanúsítványokat. Kiváló elektromágneses összeférhetőségi tulajdonságokkal rendelkezik, ellenáll az elektrosztatikus kisüléseknek (8 kV levegőben, 4 kV érintkezéskor), az elektromágneses mezőknek és a gyors tranzienseknek. Az üzemi hőmérséklet-tartománya vertikális telepítésnél -10...35 °C, horizontális telepítésnél -10...55 °C, ami a legtöbb ipari környezetben való alkalmazást lehetővé teszi.
Schneider Electric Modicon TM3 - TM3XTYS4 - bővítő modul, vezérlőmodul, 4xRJ45, külső táp: 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék vagy komponens típusa: Párhuzamos interfész modul
Termék specifikus alkalmazás: TeSys U
Kompatibilitás: Modicon M221, Modicon M251, Modicon M241, Modicon M262
Névleges tápfeszültség: 24 V DC külső tápellátással (-15...20%)
Bemeneti csatornák száma: 12
Kimeneti csatornák száma: 8
Kiegészítő információk
Áramfelvétel: 5 mA 5 V DC-nél a buszcsatlakozón keresztül bekapcsolt állapotban
35 mA 5 V DC-nél a buszcsatlakozón keresztül kikapcsolt állapotban
0 mA 24 V DC-nél a buszcsatlakozón keresztül bekapcsolt állapotban
10 mA 24 V DC-nél a buszcsatlakozón keresztül kikapcsolt állapotban
1200 mA 24 V DC-nél külső tápellátással bekapcsolt állapotban
Bemeneti feszültség határok: 19,2...28,8 V bemenetenként
Bemeneti áram határok: 5 mA bemenetenként
Válaszidő: < 10 ms bekapcsolás a bemenetnél
< 10 ms kikapcsolás a bemenetnél
Kimeneti feszültség: 24 V DC tranzisztoros kimenethez
Maximális terhelési áram: 800 mA csatornánként indítási módban 100 ms-ig
300 mA csatornánként normál módban
Szigetelés: Az RJ45 csatlakozók és a belső logika között 500 V AC
Nem szigetelt az RJ45 csatlakozók között
Kimenet védelmi típusa: Túlterhelés ellen, védelmi technológia: áramkorlátozó
Reset: Automatikus visszaállítás
Helyi jelzés: 3 zöld LED a bemeneti állapot jelzésére csatornánként
2 zöld LED a kimeneti állapot jelzésére csatornánként
Csatlakozás és telepítés
Elektromos csatlakozás: 3 x 2,5 mm² eltávolítható csavaros sorkapocs 5,08 mm osztással a 24 V DC tápellátás csatlakoztatásához
4 RJ45 csatlakozó a motorindítók csatlakoztatásához
Szerelési lehetőség: TH35-15 típusú kalapsín az IEC 60715 szerint
TH35-7,5 típusú kalapsín az IEC 60715 szerint
Lemezre vagy panelre rögzítőkészlettel
Méretek
Magasság: 90 mm
Mélység: 85 mm
Szélesség: 30 mm
Nettó tömeg: 0,115 kg
Környezeti feltételek
Termék tanúsítványok: CE, cULus, UKCA, RCM, EAC
Jelölés: CE
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV levegőben az EN/IEC 61000-4-2 szerint
4 kV érintkezésnél az EN/IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m 80 MHz...1 GHz az EN/IEC 61000-4-3 szerint
3 V/m 1,4 GHz...2 GHz az EN/IEC 61000-4-3 szerint
1 V/m 2 GHz...3 GHz az EN/IEC 61000-4-3 szerint
Mágneses mezőkkel szembeni ellenállás: 30 A/m 50/60 Hz az EN/IEC 61000-4-8 szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV a bemenetre az EN/IEC 61000-4-4 szerint
1 kV a kimenetre az EN/IEC 61000-4-4 szerint
Túlfeszültség állóság: 1 kV bemenet közös módus az EN/IEC 61000-4-5 szerint
1 kV kimenet közös módus az EN/IEC 61000-4-5 szerint
Üzemi hőmérséklet-tartomány: -10...35 °C függőleges telepítésnél
-10...55 °C vízszintes telepítésnél
Tárolási hőmérséklet-tartomány: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül (üzem közben)
10...95%, kondenzáció nélkül (tárolás során)
IP védettségi fokozat: IP20 védőfedéllel
Szennyezettségi fok: 2
Üzemi magasság: 0...2000 m
Tárolási magasság: 0...3000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz-nél DIN sínen
3 gn 8,4...150 Hz-nél DIN sínen
3,5 mm 5...8,4 Hz-nél panelen
3 gn 8,4...150 Hz-nél panelen
Ütésállóság: 15 gn 11 ms-ig
