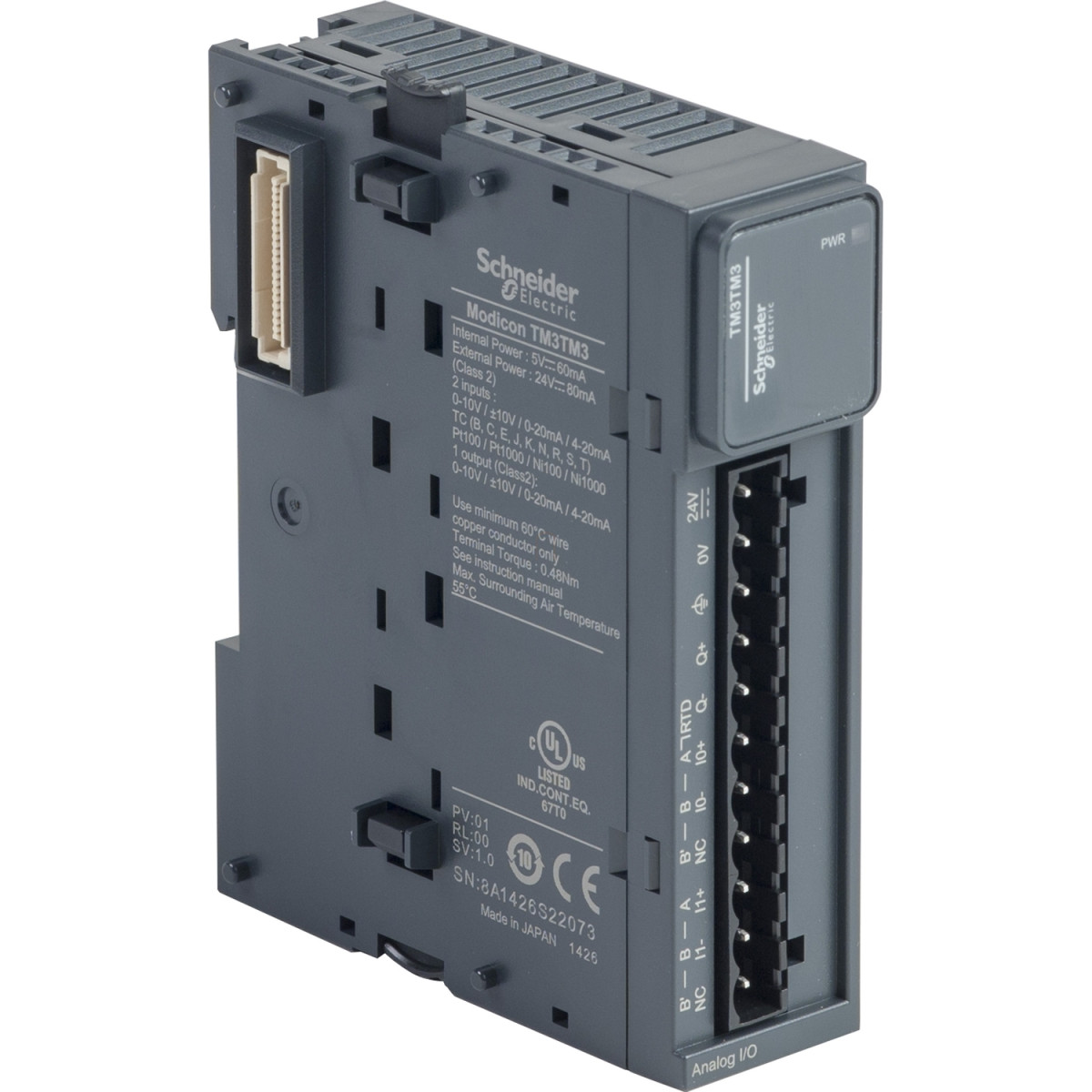

A Schneider Electric Modicon TM3 analóg I/O bővítő modul (TM3TM3) egy rendkívül sokoldalú eszköz, amely 2 analóg bemenettel és 1 analóg kimenettel rendelkezik. Ez a kompakt modul ideális megoldást kínál ipari automatizálási rendszerek bővítéséhez, különösen olyan alkalmazásokban, ahol analóg jelek feldolgozására és továbbítására van szükség.
A Modicon TM3 sorozatú bővítőmodul tökéletesen kompatibilis a Schneider Electric Modicon termékcsaládjának különböző vezérlőivel, beleértve a Modicon M221, M241, M251 és M262 típusokat. A beépített analóg bemenetek kivételes rugalmasságot biztosítanak, hiszen számos különböző jeltípus fogadására képesek. A modul kezelni tudja a 0-10 V és -10...10 V közötti feszültségjeleket, valamint a 0-20 mA és 4-20 mA közötti áramjeleket. Ezen felül különféle hőmérsékletérzékelők csatlakoztatására is alkalmas, köztük különböző típusú hőelemek (J, K, R, S, B, T, N, E, C) és hőmérséklet-ellenállásérzékelők (Pt100, Pt1000, Ni100, Ni1000). A hőelem típusok széles hőmérséklettartományt fednek le, a típustól függően akár -200°C-tól +2315°C-ig. Az analóg kimenet szintén többféle jelformátumot támogat: 0-10 V, -10...10 V, 0-20 mA és 4-20 mA.
A modul kiemelkedő pontosságot biztosít a mérések során. Az analóg bemenetek felbontása 16 bit (vagy 15 bit + előjel), ami lehetővé teszi a rendkívül precíz méréseket. Az analóg kimenetnél 12 bites felbontással találkozhatunk. A bemeneti impedancia értéke áramjelek esetén ≤ 50 Ohm, míg feszültségjelek, hőelemek és hőmérséklet-érzékelők esetén ≥ 1 MOhm. Az abszolút pontossági hiba tipikusan a teljes skála ±0,1%-a 25°C-on, bár bizonyos körülmények között (pl. egyes hőelem típusoknál alacsony hőmérsékleten) ez az érték a teljes skála ±0,4%-ára emelkedhet. A TM3TM3 modul kiemelkedő ismételhetőségi pontosságot kínál, amely a bemenetnél ±0,5%FS, a kimenetnél pedig ±0,4%FS értéket mutat.
A termék könnyen szerelhető, hiszen szabványos DIN sínre (TH35-15 vagy TH35-7.5 típusú, IEC 60715 szabványnak megfelelő) rögzíthető, de panel felületre is felszerelhető a megfelelő rögzítőkészlettel. A modul méretei kompaktak: magassága 90 mm, szélessége 23,6 mm, mélysége pedig 70 mm. Az elektromos csatlakoztatás egyszerűen kivitelezhető a 11 pólusú, 2,5 mm²-es, levehető csavaros sorkapocs segítségével, 5,08 mm-es osztással.
A TM3TM3 modul széles üzemi hőmérsékleti tartományban használható: vízszintes telepítés esetén -10°C és +55°C között, függőleges telepítés esetén pedig -10°C és +35°C között. Az IP20-as védettségi szintnek köszönhetően megfelelő védelmet nyújt a por és érintés ellen, miközben könnyű hozzáférést biztosít a bekötési pontokhoz. A tápellátás 24 V DC, 20,4 és 28,8 V közötti tűréssel. A modul áramfelvétele terhelés nélkül 55 mA (24 V DC külső tápellátásnál), teljes terhelésnél pedig 80 mA (24 V DC külső tápellátásnál).
A TM3TM3 modul robusztus kialakításának köszönhetően ellenáll a szélsőséges környezeti hatásoknak is. Kibírja a 15 g-s ütést 11 ms-ig, valamint 3,5 mm-es rezgést 5-8,4 Hz között, és 3 g-s rezgést 8,4-150 Hz között DIN sínre szerelve. A modul megfelel az IEC 61131-2 szabványnak, valamint számos nemzetközi tanúsítvánnyal rendelkezik, mint például CE, UKCA, RCM, EAC, cULus és cULus HazLoc.
Modicon TM3 analóg I/O modul műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék típusa: Input/output analóg modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 2
Analóg kimenetek száma: 1
Analóg bemeneti jellemzők
Támogatott jeltípusok:
- Áram: 4...20 mA
- Áram: 0...20 mA
- Feszültség: 0...10 V
- Feszültség: -10...10 V
- Hőelem J: -200...1000 °C
- Hőelem K: -200...1300 °C
- Hőelem R: 0...1760 °C
- Hőelem S: 0...1760 °C
- Hőelem B: 0...1820 °C
- Hőelem T: -200...400 °C
- Hőelem N: -200...1300 °C
- Hőelem E: -200...800 °C
- Hőelem C: 0...2315 °C
- Ni 100/Ni 1000 hőmérséklet érzékelő: -60...180 °C
- Pt 100 hőmérséklet érzékelő: -200...850 °C
- Pt 1000 hőmérséklet érzékelő: -200...600 °C
Bemeneti felbontás: 16 bit (15 bit + előjel)
Bemeneti impedancia: ≤ 50 Ohm áramjel esetén, ≥ 1 MOhm feszültség/hőelem/hőmérséklet érzékelő esetén
Analóg kimeneti jellemzők
Támogatott jeltípusok:
- Áram: 4...20 mA
- Áram: 0...20 mA
- Feszültség: 0...10 V
- Feszültség: -10...10 V
Kimeneti felbontás: 12 bit
Terhelés típusa: Rezisztív
Terhelési impedancia: 1 kOhm feszültség esetén, 300 Ohm áram esetén
Pontossági paraméterek
Abszolút pontossági hiba: ±0,1% teljes skálára 25°C-nál az analóg be- és kimenetekre
Ismételhetőségi pontosság: ±0,5%FS bemenetre, ±0,4%FS kimenetre
Nem-linearitás: ±0,01%FS analóg kimenet esetén, ±0,1%FS analóg bemenet esetén
Időzítési paraméterek
Stabilizációs idő: 1 ms
Mintavételi idő: 10 ms vagy 100 ms (jeltípustól függően)
Fizikai jellemzők
Méretek (M×Sz×Mé): 90 mm × 23,6 mm × 70 mm
IP védettségi szint: IP20
Tápfeszültség: 24 V DC (20,4...28,8 V)
Áramfelvétel: 55-80 mA (terheléstől függően)
Üzemi hőmérséklet: -10...55°C (vízszintes telepítés), -10...35°C (függőleges telepítés)
Szerelési lehetőségek: TH35-15 vagy TH35-7.5 DIN sín, panel felületre rögzítőkészlettel
Elektromos csatlakozás: 11 × 2,5 mm² levehető csavaros sorkapocs (5,08 mm osztással)
Tanúsítványok
CE, UKCA, RCM, EAC, cULus, cULus HazLoc
