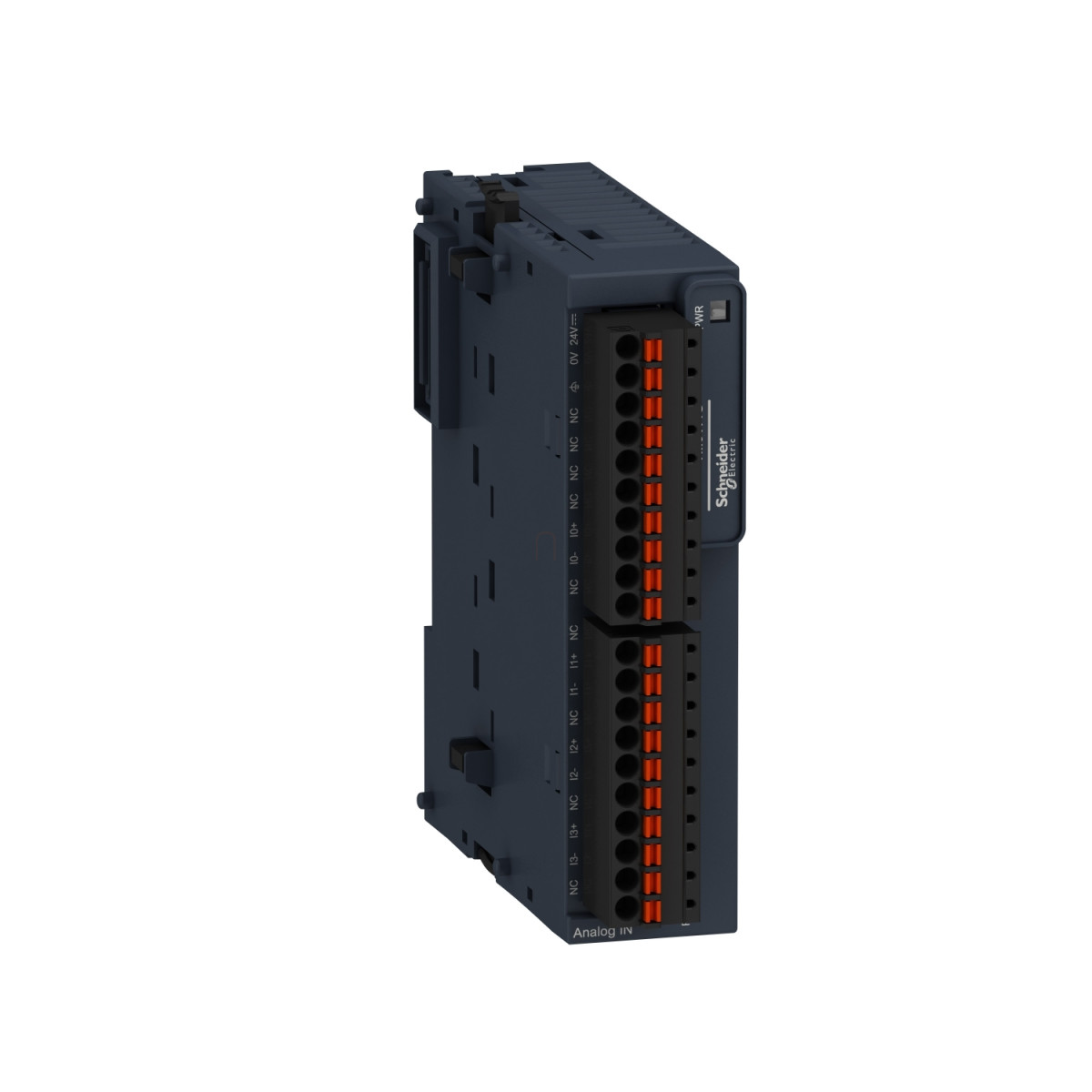

A Schneider Electric Modicon TM3 sorozatú TM3TI4G analóg bemeneti modulja rendkívül sokoldalú és pontos megoldást kínál ipari hőmérsékletmérési és egyéb analóg jelfeldolgozási alkalmazásokhoz. Ez a 24V DC tápfeszültségű, rugós csatlakozású modul négy független hőmérsékletbemenettel rendelkezik, amelyek különböző típusú hőérzékelők széles skálájának jeleinek fogadására alkalmasak.
A TM3TI4G kiemelkedő kompatibilitással büszkélkedhet a Modicon termékcsaládon belül, hiszen problémamentesen együttműködik a Modicon M221, M241, M251 és M262 vezérlőkkel. A modul nagy pontosságú, 16 bites, vagy 15 bit + előjel felbontású analóg-digitális átalakítást biztosít, ami lehetővé teszi a hőmérséklet és egyéb analóg jelek rendkívül precíz mérését. A bemenetek rugalmasan konfigurálhatók különféle jeltípusokhoz, beleértve a feszültséget (0-10V, -10-10V), áramot (0-20mA, 4-20mA), valamint különböző hőelem típusokat (J, K, R, S, B, T, N, E, C) és ellenálláshőmérőket (Pt100, Pt1000).
A termék különleges előnye a hőelemek széles hőmérséklettartománya, amely típustól függően akár -200°C-tól +2315°C-ig terjedhet. Az abszolút pontossági hiba mindössze ±0,2% a teljes skálára vonatkoztatva 25°C-on a legtöbb méréstípusnál, bár bizonyos hőmérséklet-tartományokban (pl. a K, J, E, T, N típusú hőelemeknél -200°C és 0°C között) ez ±0,4%-ra növekszik. A TM3TI4G modul kiváló zajimmunitással rendelkezik, és ellenáll az elektromágneses zavaroknak, amit a különböző nemzetközi szabványok szerinti tesztek igazolnak.
A modul telepítése rendkívül egyszerű, akár DIN-sínre (TH35-15 vagy TH35-7.5 típus az IEC 60715 szabvány szerint), akár panelre szerelhető a mellékelt rögzítőkészlettel. A kompakt kialakítás (90 mm magasság, 23,6 mm szélesség, 70 mm mélység) lehetővé teszi a hatékony helykihasználást a kapcsolószekrényben vagy vezérlőpulton. A készülék üzemállapotát jól látható zöld LED jelzi.
A TM3TI4G modul kiváló elektromos védelemmel rendelkezik: a bemenet és a tápellátás között 1500 V AC, a bemenet és a belső logika között pedig 500 V AC szigetelés található. A termék ellenáll akár 8 kV légköri és 4 kV érintkezési elektrosztatikus kisülésnek, valamint 1 kV-os gyors tranzienseknek. A működési hőmérséklettartomány -10°C és +55°C között van vízszintes telepítés esetén, míg függőleges telepítésnél -10°C és +35°C között. Az IP20-as védettségi szint megfelelő védelmet nyújt a szokásos ipari környezetben. A modul megfelel az IEC 61131-2 szabványnak és számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, UKCA, RCM, EAC, cULus és cULus HazLoc minősítéseket.
Schneider Electric Modicon TM3 - TM3TI4G - bővítő modul műszaki adatok
Általános tulajdonságok
Termékcsalád: Modicon TM3
Terméktípus: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek száma: 4
Bemeneti jellemzők
Analóg bemenet típusok:
- Áram: 4...20 mA, 0...20 mA
- Feszültség: 0...10 V, -10...10 V
- Hőelem: J típus (-200...1000 °C), K típus (-200...1300 °C), R típus (0...1760 °C), S típus (0...1760 °C), B típus (0...1820 °C), T típus (-200...400 °C), N típus (-200...1300 °C), E típus (-200...800 °C), C típus (0...2315 °C)
- Pt 100 hőmérséklet érzékelő: -200...850 °C
- Pt 1000 hőmérséklet érzékelő: -200...600 °C
Felbontás és pontosság
Analóg bemenet felbontása: 16 bit vagy 15 bit + előjel
Megengedett folyamatos túlterhelés: 13 V (feszültség bemenet), 40 mA (áram bemenet)
Bemeneti impedancia: ≤ 50 Ohm (áram), ≥ 1 MOhm (feszültség, hőelem, hőmérséklet érzékelő)
LSB érték:
- 2,44 mV (0...10 V feszültség)
- 4,88 mV (-10...10 V feszültség)
- 4,88 µA (0...20 mA áram)
- 3,91 µA (4...20 mA áram)
- 0,1 °C (hőmérséklet érzékelő)
- 0,1 °C (hőelem)
Konverziós és mintavételezési idők
Konverziós idő:
- 100 ms + 100 ms csatornánként + 1 vezérlő ciklus ideje (hőelem)
- 100 ms + 100 ms csatornánként + 1 vezérlő ciklus ideje (hőmérséklet érzékelő)
- 10 ms + 10 ms csatornánként + 1 vezérlő ciklus ideje (feszültség/áram)
Mintavételezési időtartam:
- 10 ms vagy 100 ms (feszültség/áram)
- 100 ms (hőelem)
- 100 ms (hőmérséklet érzékelő)
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20,4...28,8 V
Kábelezés: Sodort, árnyékolt érpáras kábel <30 m a bemeneti áramkörhöz
Áramfelvétel:
- 45-50 mA 5 V DC-nél busz csatlakozón keresztül
- 35-40 mA 24 V DC-nél külső tápellátáson keresztül
Jelzés: 1 LED (zöld) a PWR-hez
Elektromos csatlakozás: 10 x 1,5 mm² levehető csavaros csatlakozóblokk 3,81 mm-es osztással
Szigetelés: Bemenet és tápellátás között 1500 V AC, bemenet és belső logika között 500 V AC
Mechanikai jellemzők
Rögzítési mód: TH35-15 vagy TH35-7.5 kalapsín (IEC 60715 szerint), vagy panel/lemez rögzítőkészlettel
Magasság: 90 mm
Mélység: 70 mm
Szélesség: 23,6 mm
Nettó tömeg: 0,1 kg
Környezeti feltételek
Szabványok: IEC 61131-2
Termék tanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Környezeti hőmérséklet üzemelés során: -10...55 °C vízszintes telepítésnél, -10...35 °C függőleges telepítésnél
Környezeti hőmérséklet tároláskor: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemi tengerszint feletti magasság: 0...2000 m
Tárolási tengerszint feletti magasság: 0...3000 m
Rezgésállóság: 3,5 mm 5...8,4 Hz-en DIN sínen, 3 gn 8,4...150 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
