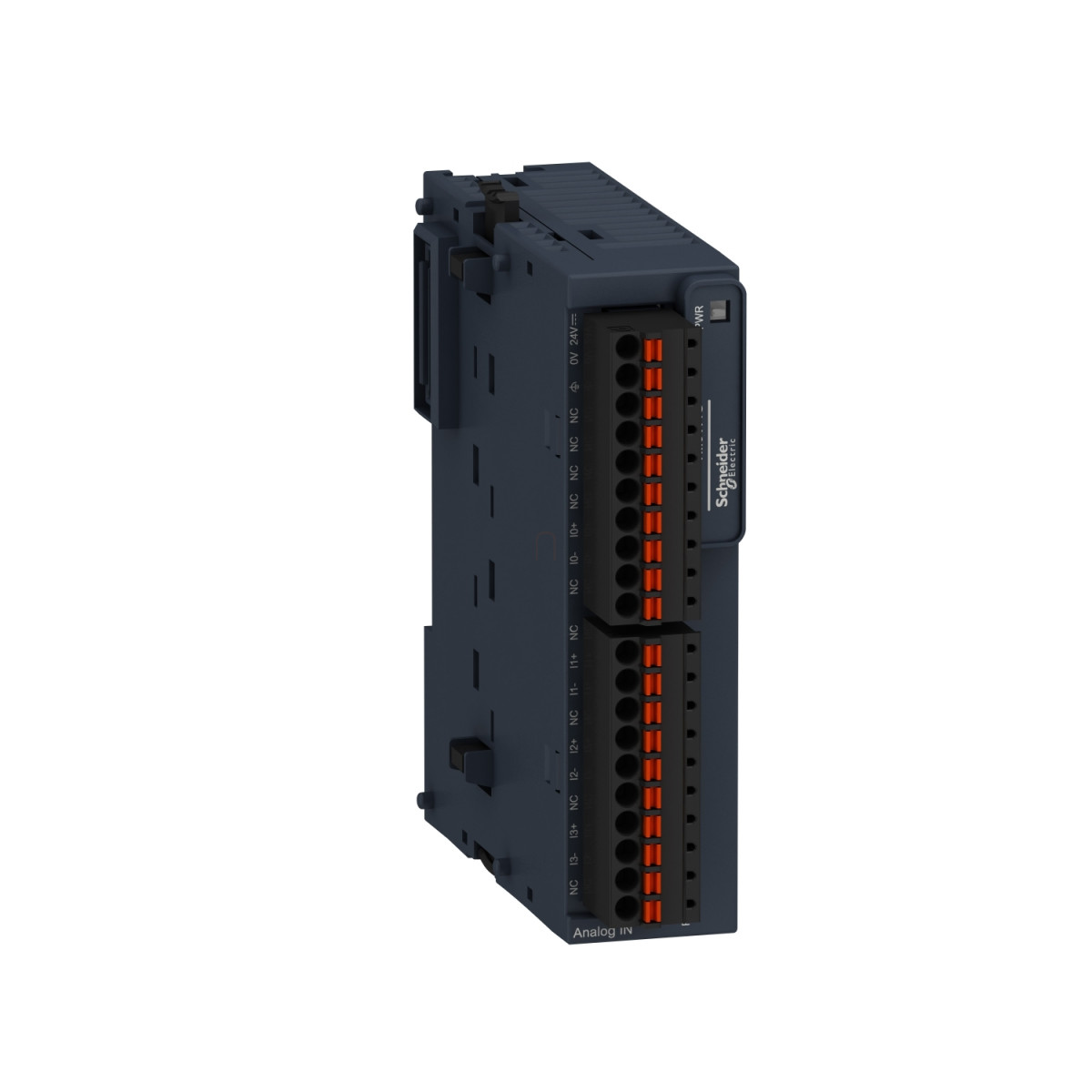

A Schneider Electric Modicon TM3TI4DG analóg bemeneti modulja egy professzionális automatizálási eszköz, amely négy hőmérséklet differenciál bemenettel rendelkezik, és 24V DC tápellátással működik. Ez a bővítőmodul a Modicon TM3 termékcsalád része, és tökéletesen kompatibilis a Modicon M221, M241, M251 és M262 vezérlőkkel, így rugalmas bővítési lehetőséget biztosít meglévő rendszerekhez.
A TM3TI4DG modul kifejezetten hőmérséklet-érzékelésre specializált analóg bemeneti modul, amely különböző típusú hőelemekkel használható. Támogatja a J típusú hőelemeket -200°C és 1000°C között, K típusú hőelemeket -200°C és 1300°C között, R és S típusú hőelemeket 0°C és 1760°C között, B típusú hőelemeket 0°C és 1820°C között, T típusú hőelemeket -200°C és 400°C között, N típusú hőelemeket -200°C és 1300°C között, E típusú hőelemeket -200°C és 800°C között, valamint C típusú hőelemeket 0°C és 2315°C között. Ez a széles hőmérséklet tartomány lefedi gyakorlatilag az összes ipari alkalmazás igényeit, az alacsony hőmérsékletű folyamatoktól a magas hőmérsékletű kemencékig.
A modul kiváló felbontással rendelkezik: 16 bites, illetve 15 bit + előjel formátumban dolgozza fel a beérkező jeleket, ami rendkívül pontos mérést tesz lehetővé. A bemeneti impedancia legalább 1 MOhm a hőelemek esetén, ami biztosítja a pontos jelolvasást. A legkisebb értelmezhető bit (LSB) értéke 0,1°C hőelemekhez, ami kiemelkedő pontosságot biztosít hőmérsékletmérés során. Az átalakítási idő 100 ms + 100 ms csatornánként + 1 vezérlő ciklusidő az analóg bemenethez, a mintavételi időtartam pedig 100 ms hőelem típusú analóg bemenetek esetén. A TM3TI4DG modul abszolút pontossági hibája is kiemelkedően alacsony, típustól függően ±0,2% vagy ±0,4% a teljes skálán 25°C-on. A készülék hőmérséklet driftje mindössze ±0,01%FS/°C, ismételhetősége ±0,5%FS, míg a nemlinearitás ±0,2%FS. Az áthallás 1 LSB vagy annál kisebb, ami biztosítja a csatornák közötti megfelelő elkülönítést és a zavarmentességet.
A Schneider Electric Modicon TM3TI4DG modul rugalmasan telepíthető, akár TH35-15 vagy TH35-7.5 típusú DIN-sínre, vagy akár rögzítő készlettel panelre, lemezre. Méretei kompaktak: 90 mm magas, 70 mm mély és 23,6 mm széles, nettó tömege mindössze 0,11 kg. A modul IP20 védettséggel rendelkezik, és széles működési hőmérséklet-tartománnyal bír: vízszintes telepítés esetén -10°C és 55°C között, függőleges telepítés esetén pedig -10°C és 35°C között használható. A tárolási hőmérséklet-tartomány -25°C és 70°C közötti. A relatív páratartalom tekintetében a modul 10-95% között működőképes, kondenzáció nélkül, mind működés, mind tárolás közben. A modul ellenáll a rázkódásoknak is: 3,5 mm 5-8,4 Hz-en és 3 gn 8,4-150 Hz-en DIN-sínen, valamint 15 gn-es ütésállósággal rendelkezik 11 ms időtartamig.
A TM3TI4DG elektromos jellemzői közül kiemelendő, hogy a névleges tápfeszültség 24V DC, a tápfeszültség határértékei 20,4-28,8V között vannak. Az áramfogyasztás a busz csatlakozón keresztül 45-50 mA 5V DC esetén, míg külső tápellátáson keresztül 35-40 mA 24V DC esetén. A modulon található egy zöld LED a tápellátás jelzésére (PWR). Az elektromos csatlakozások 10 x 1,5 mm² eltávolítható rugós sorkapcsokkal történnek, 3,81 mm-es osztással a bemenetek és a tápellátás számára. A szigetelés a bemenet és a tápellátás között 1500V AC, a bemenet és a belső logika között pedig 500V AC. A modul CE jelöléssel rendelkezik, és ellenáll a túlfeszültségeknek: 1 kV tápellátás közös módusban, 0,5 kV tápellátás differenciál módban és 1 kV bemenet közös módban, mind az IEC 61000-4-5 szabványnak megfelelően. A Modicon TM3TI4DG modul megfelel számos nemzetközi szabványnak és rendelkezik CE, UKCA, RCM, EAC, cULus és cULus HazLoc tanúsítványokkal, így világszerte használható ipari környezetben.
Schneider Electric Modicon TM3 - TM3TI4DG - bővítő modul, 4 analóg bemenet, 16/15+1 bit, hőelem: J-K-R-S-B-T-N-E-C, rugós műszaki adatok
Általános jellemzők
Termékcsalád: Modicon TM3
Termék vagy komponens típusa: Analóg bemeneti modul
Kompatibilitás: Modicon M221, Modicon M241, Modicon M251, Modicon M262
Analóg bemenetek
Analóg bemenetek száma: 4
Analóg bemenet típusa:
- J típusú hőelem: -200...1000 °C
- K típusú hőelem: -200...1300 °C
- R típusú hőelem: 0...1760 °C
- S típusú hőelem: 0...1760 °C
- B típusú hőelem: 0...1820 °C
- T típusú hőelem: -200...400 °C
- N típusú hőelem: -200...1300 °C
- E típusú hőelem: -200...800 °C
- C típusú hőelem: 0...2315 °C
Műszaki jellemzők
Analóg bemenet felbontása: 16 bit, 15 bit + előjel
Megengedett folyamatos túlterhelés: 13 V (feszültség analóg bemenet), 40 mA (áram analóg bemenet)
Bemeneti impedancia: >= 1 MOhm (hőelem)
LSB érték: 0,1 °C (hőelem)
Átalakítási idő: 100 ms + 100 ms csatornánként + 1 vezérlő ciklus ideje
Mintavételezési időtartam: 100 ms (hőelem típusú analóg bemenet)
Abszolút pontossági hiba:
- Hőelem C 0...2315 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem R, S 0...200 °C: ±6 °C 25 °C-on
- Hőelem R, S 200...1760 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem B 300...1820 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem K -200...0 °C: ±0,4% teljes skálán 25 °C-on
- Hőelem K 0...1300 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem J -200...0 °C: ±0,4% teljes skálán 25 °C-on
- Hőelem J 0...1000 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem E -200...0 °C: ±0,4% teljes skálán 25 °C-on
- Hőelem E 0...800 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem T -200...0 °C: ±0,4% teljes skálán 25 °C-on
- Hőelem T 0...400 °C: ±0,2% teljes skálán 25 °C-on
- Hőelem N -200...0 °C: ±0,4% teljes skálán 25 °C-on
- Hőelem N 0...1300 °C: ±0,2% teljes skálán 25 °C-on
Hőmérséklet drift: ±0,01 %FS/°C
Ismétlődési pontosság: ±0,5 %FS
Nem-linearitás: ±0,2 %FS
Áthallás: <= 1 LSB
Tápellátás és csatlakozás
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20,4...28,8 V
Kábeltípus: Csavart árnyékolt érpáras kábel, <30 m a bemeneti áramkörhöz
Áramfelvétel: 45-50 mA 5 V DC-nél (busz csatlakozón keresztül), 35-40 mA 24 V DC-nél (külső tápellátáson keresztül)
Helyi jelzés: 1 LED (zöld) a tápellátáshoz (PWR)
Elektromos csatlakozás: 10 x 1,5 mm² eltávolítható rugós sorkapocs, 3,81 mm osztással
Szigetelés: Bemenet és tápellátás között 1500 V AC, Bemenet és belső logika között 500 V AC
Telepítés és fizikai jellemzők
Szerelési lehetőség: TH35-15 és TH35-7.5 típusú kalapsínek (IEC 60715), lemezre vagy panelre rögzítő készlettel
Méretek: 90 mm (magasság) x 23,6 mm (szélesség) x 70 mm (mélység)
IP védettség: IP20
Üzemi hőmérséklet: -10...55 °C (vízszintes telepítés), -10...35 °C (függőleges telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
Rezgésállóság: 3,5 mm 5...8,4 Hz-en, 3 gn 8,4...150 Hz-en DIN sínen
Ütésállóság: 15 gn 11 ms-ig
Szabványok és tanúsítványok
Szabványok: IEC 61131-2
Termék tanúsítványok: CE, UKCA, RCM, EAC, cULus, cULus HazLoc
Elektrosztatikus kisüléssel szembeni ellenállás: 8 kV levegőben, 4 kV érintkezésen (IEC 61000-4-2)
Elektromágneses mezőkkel szembeni ellenállás:
- 10 V/m 80 MHz...1 GHz (IEC 61000-4-3)
- 3 V/m 1,4 GHz...2 GHz (IEC 61000-4-3)
- 1 V/m 2 GHz...3 GHz (IEC 61000-4-3)
