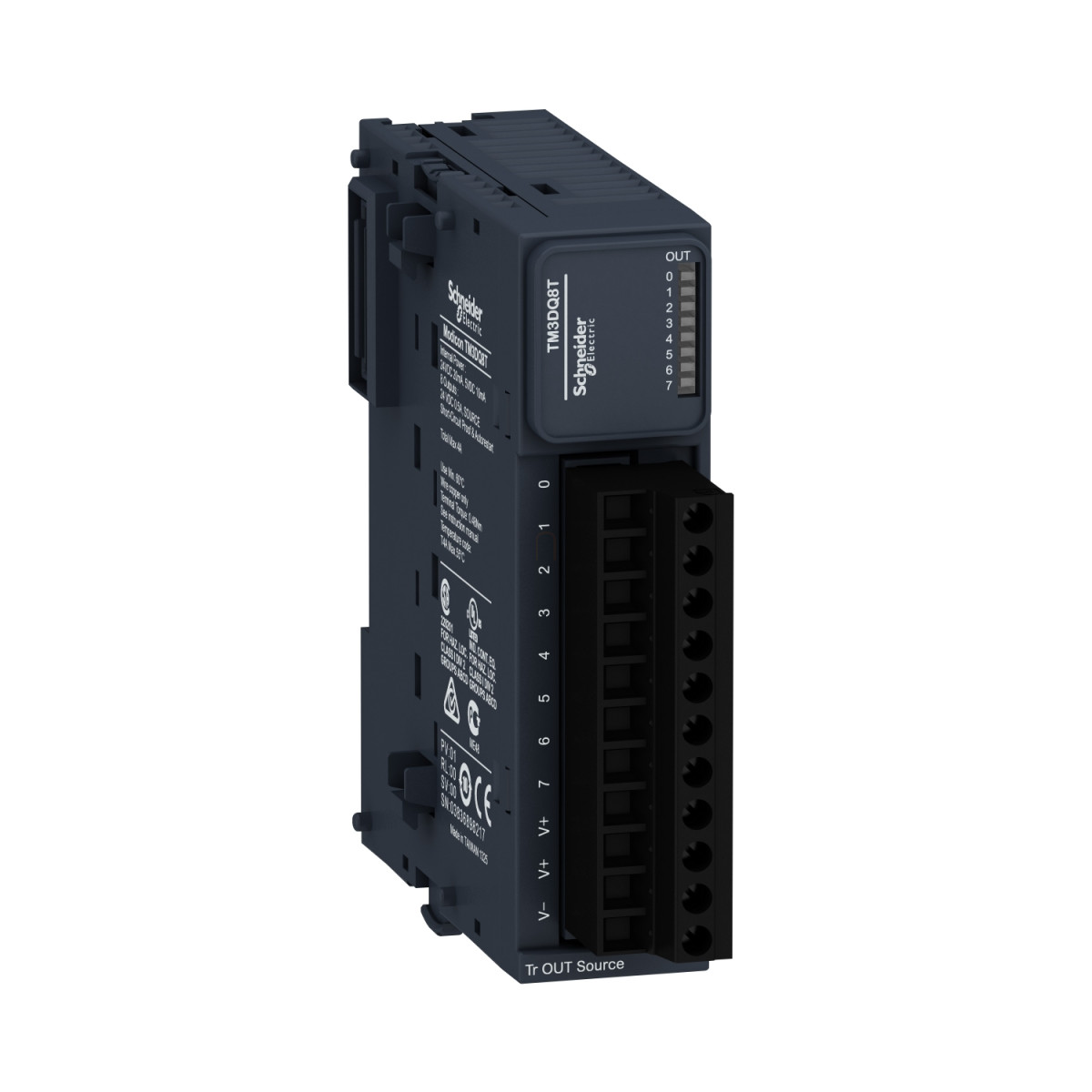

A Schneider Electric Modicon TM3DQ8T egy kiváló minőségű digitális kimeneti bővítőmodul, amely ipari automatizálási rendszerek hatékony és megbízható működését teszi lehetővé. Ez a kompakt kivitelű modul 8 tranzisztoros PNP (source) kimenettel rendelkezik, ami ideális megoldást jelent különböző vezérlési feladatok ellátására.
A TM3DQ8T tökéletesen kompatibilis a Schneider Electric népszerű vezérlőcsaládjaival, köztük a Modicon M241, Modicon M251, Modicon M221 és Modicon M262 kontrollerekkel. Ez a széles kompatibilitási spektrum biztosítja, hogy a modul különböző automatizálási rendszerekbe rugalmasan integrálható. A modul pozitív logikájú (source) kimeneti architektúrával működik, amely számos ipari alkalmazásban előnyös. A kimeneteket egyenként zöld LED-ek jelzik, amelyek világosan mutatják az egyes csatornák működési állapotát, megkönnyítve a diagnosztikát és a hibaelhárítást.
A TM3DQ8T kompakt méretekkel rendelkezik: mindössze 90 mm magas, 27,4 mm széles és 84,6 mm mély, ami lehetővé teszi a helytakarékos telepítést még szűk vezérlőszekrényekben is. A modult többféleképpen lehet rögzíteni: szabványos IEC 60715 szerinti TH35-15 vagy TH35-7,5 típusú DIN-sínre pattintható, illetve a mellékelt rögzítőkészlettel közvetlenül panelre vagy lemezre is szerelhető. Ez a rugalmas szerelési opció megkönnyíti a beépítést különböző ipari környezetekbe. A helyes felszerelést a részletes telepítési útmutató ábrái segítik, beleértve a helytelen szerelési pozíciók elkerülését is.
A bekötési lehetőségek tekintetében a TM3DQ8T modul 8 darab tranzisztoros kimenetet biztosít, amelyeket sorkapcsok segítségével lehet bekötni. A bekötési rajz részletesen bemutatja a kábelezési sémát, beleértve a belső csatlakozási pontokat. Fontos megjegyezni, hogy a modul specifikációja szerint az árnyékolatlan kábelek maximális hossza nem haladhatja meg a 30 métert a tranzisztoros kimenetek esetében. A modul T típusú biztosítékkal védhető, a V+ csatlakozók pedig belül össze vannak kötve, ami egyszerűsíti a bekötést. A modul CE jelöléssel rendelkezik, ami igazolja, hogy megfelel az európai biztonsági és elektromágneses összeférhetőségi követelményeknek. A TM3DQ8T szennyezettségi szintje 2-es besorolású, ami jelzi, hogy normál ipari környezetben használható.
Schneider Electric Modicon TM3 - TM3DQ8T - bővítő modul, 8 digitális tranzisztor (source) kimenet, 24 VDC műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon TM3
Termék vagy komponens típusa: Digitális kimeneti modul
Kompatibilitás: Modicon M241, Modicon M251, Modicon M221, Modicon M262
Digitális kimeneti logika: Pozitív logika (source)
Kiegészítő információk
Maximális kábelhossz az eszközök között: Árnyékolatlan kábel: <30 m tranzisztoros kimenet esetén
Helyi jelzés: 1 LED csatornánként (zöld) a kimenet állapotának jelzésére
Felszerelési lehetőségek: IEC 60715 szabvány szerinti TH35-15 típusú kalapsín, IEC 60715 szabvány szerinti TH35-7.5 típusú kalapsín, lap vagy panel rögzítőkészlettel
Méretek
Magasság: 90 mm
Szélesség: 27,4 mm
Mélység: 84,6 mm
Környezet
Jelölés: CE
Szennyezettségi fokozat: 2
