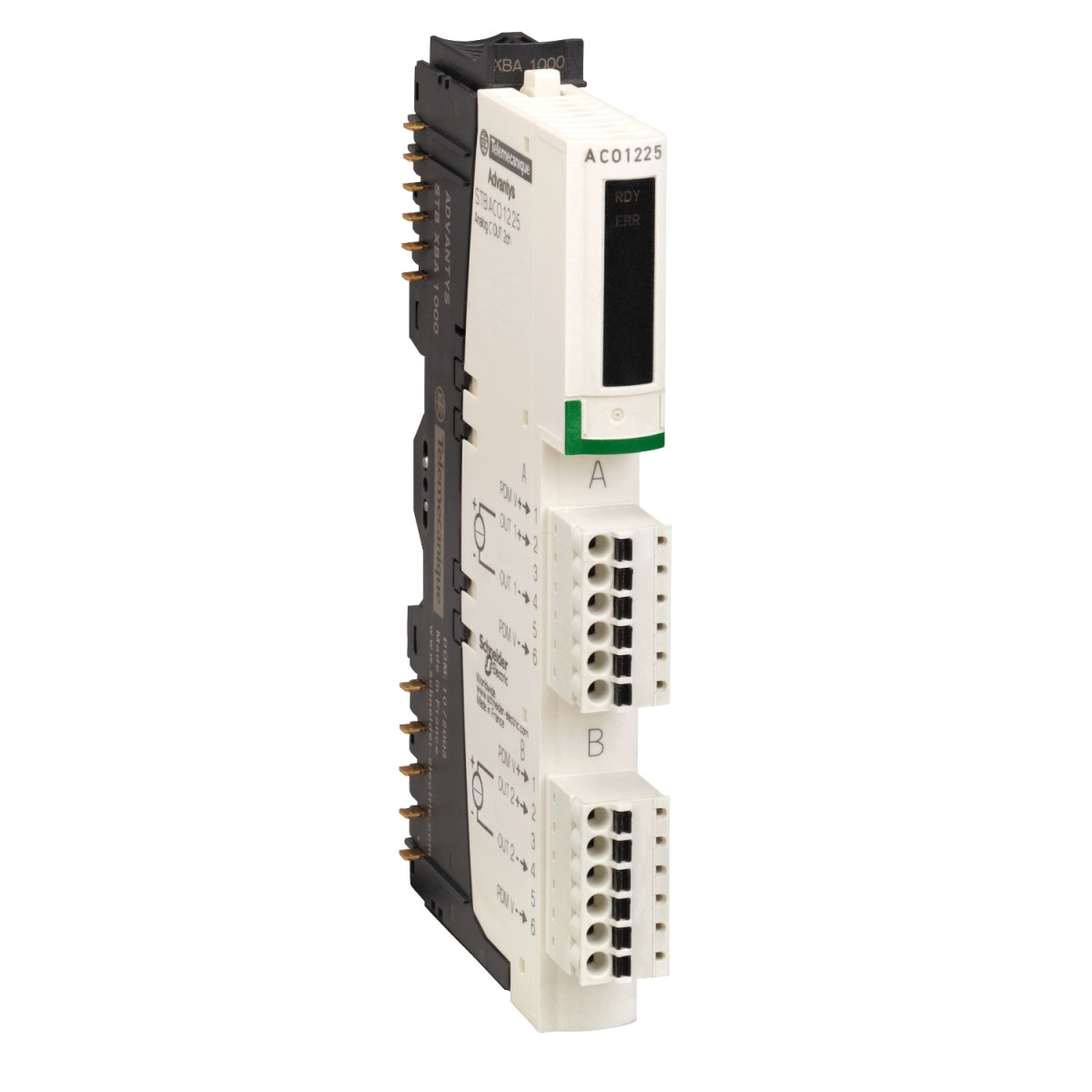

A Schneider Electric Modicon STB STBACO1225K egy professzionális, elosztott I/O megoldás részeként alkalmazható analóg kimeneti készlet, amely precíz vezérlést biztosít ipari automatizálási rendszerekben. Ez a komplett készlet tartalmazza az STBXBA1000 alaplapot, az STBACO1225 modult, valamint a csatlakozáshoz szükséges STBXTS2100 rugós és STBXTS1100 csavaros típusú 6-pontos csatlakozókat, így azonnal telepíthető az ipari környezetben.
A Modicon STB STBACO1225K két független, 4-20 mA áramkimenettel rendelkezik, amelyek 10 bites felbontással biztosítják a precíz analóg jelgenerálást. Ez a felbontás lehetővé teszi a csatlakoztatott analóg beavatkozó szervek, például proporcionális szelepek, szabályozók vagy frekvenciaváltók finom vezérlését. Az eszköz kompatibilis a STBPDT3100/3105 tápellátási elosztó modullal, ami tovább növeli a rendszer rugalmasságát.
A fizikai jellemzőket tekintve a modul kompakt kialakítással rendelkezik, mindössze 13,9 mm magas, 128,3 mm széles és 70 mm mély, így könnyedén beilleszthető a meglévő rendszerekbe. A készülék CE minősítéssel rendelkezik, és 95%-os relatív páratartalom mellett is megbízhatóan működik 60°C-os környezeti hőmérsékleten, kondenzáció nélkül. Ezek a paraméterek kiválóan alkalmassá teszik az eszközt a zord ipari környezetben történő alkalmazásra.
A dokumentáció részletes bekötési példákat is tartalmaz mind izolált, mind nem izolált analóg beavatkozók csatlakoztatására. Az izolált megoldásnál külső 24 VDC tápellátást, míg a nem izolált változatnál a PDM által biztosított 24 VDC tápellátást használhatod. A csatlakozási rajzok egyértelműen megmutatják a felső és alsó csatlakozási pontok bekötését, így az 1-es csatlakozón a terepi eszközök kiegészítőinek +24 VDC tápellátása, a 2-es csatlakozón az 1-es, illetve 2-es beavatkozóhoz menő kimenet, a 4-es csatlakozón a kimeneti csatorna visszatérő vezetéke, a 6-os csatlakozón pedig a terepi tápellátás visszatérő vezetéke található.
Modicon STB STBACO1225K műszaki adatok
Fő jellemzők
Termékcsalád: Modicon STB elosztott I/O megoldás
Terméktípus: Basic analóg kimeneti készlet
Készlet összetétele: STBXBA1000 alaplap, STBACO1225 modul, STBXTS2100 6-pontos rugós csatlakozó, STBXTS1100 6-pontos csavaros csatlakozó
Termék kompatibilitás: STBPDT3100/3105 tápellátási elosztó modul, STBXBA1000 szerelőalap
Analóg kimenetek száma: 2
Kiegészítő információk
Analóg kimenet típusa: Áram: 4...20 mA
Hot swapping fallback: Nem, basic NIM-ek esetén
Magasság: 13,9 mm
Szélesség: 128,3 mm
Mélység: 70 mm
Környezeti jellemzők
Jelölés: CE
Relatív páratartalom: 95% 60°C-on, kondenzáció nélkül
Csatlakozási pontok
Felső csatlakozások:
1. pin: +24 VDC a beavatkozó buszról a terepi eszköz kiegészítőkhöz
2. pin: kimenet az 1-es beavatkozóhoz
4. pin: kimeneti csatorna visszatérő
6. pin: terepi tápellátás visszatérő (a modulhoz)
Alsó csatlakozások:
1. pin: +24 VDC a beavatkozó buszról a terepi eszköz kiegészítőkhöz
2. pin: kimenet a 2-es beavatkozóhoz
4. pin: kimeneti csatorna visszatérő
6. pin: terepi tápellátás visszatérő (a modulhoz)
