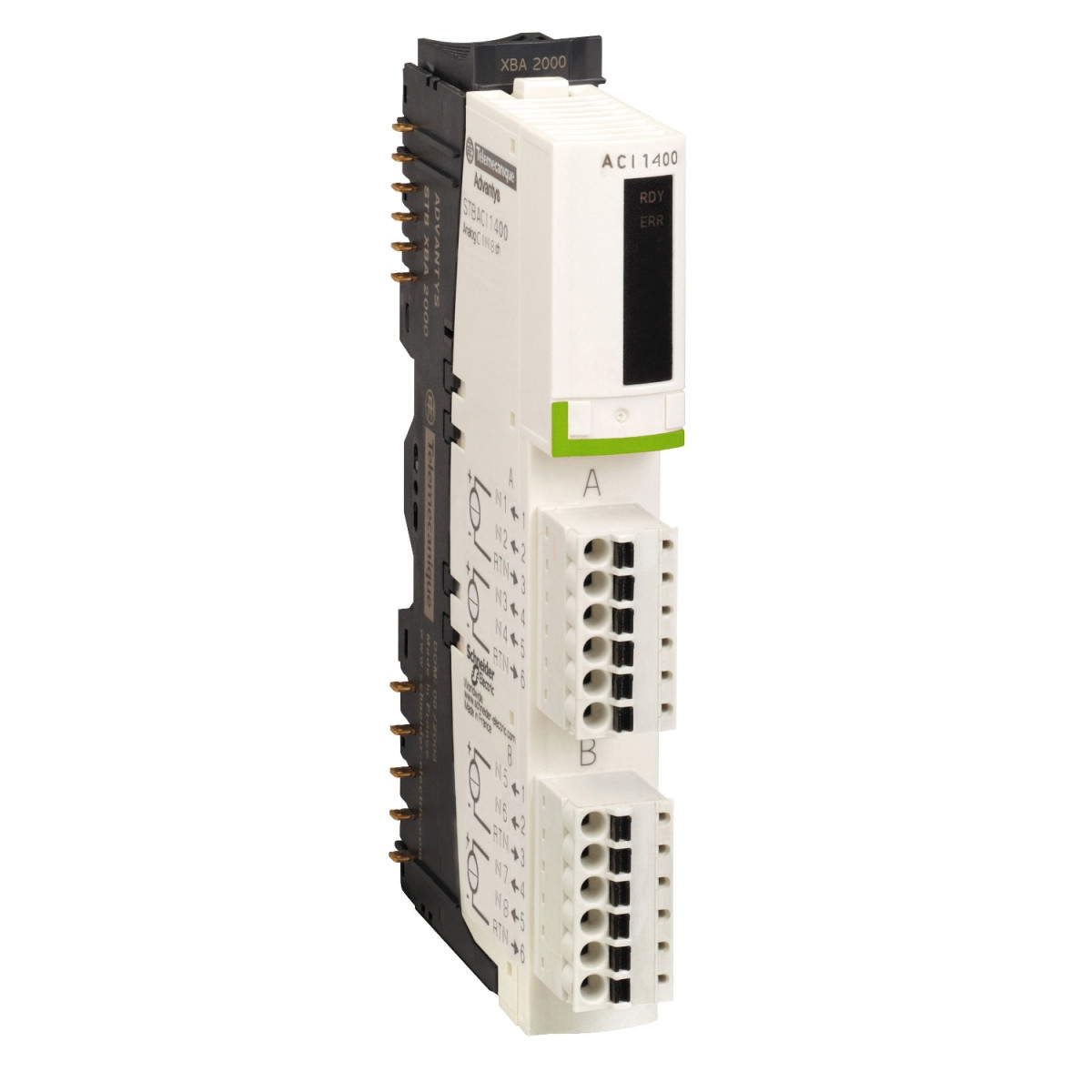

A Schneider Electric Modicon STB STBACI1400K egy standard analóg bemeneti készlet, amely 4-20 mA-es áramjeleket fogad, 8 bemeneti csatornával és 15 bites felbontással előjellel. Ez a készlet a Modicon STB elosztott I/O megoldáscsalád része, amely ideális ipari automatizálási rendszerekhez, ahol pontos és megbízható analóg jelérzékelésre van szükség.
A STBACI1400K készlet teljes körű megoldást biztosít, mivel tartalmazza az összes szükséges komponenst: STBXTS1100 hatkapcsos csavaros csatlakozót, STBXTS2100 hatkapcsos rugós szorítós csatlakozót, STBACI1400 modult és STBXBA2000 alapegységet. A készlet kompatibilis a STBPDT3100/3105 tápfeszültség-elosztó modullal és az STBXBA2000 szerelőalappal. A modul támogatja a forró cserélhetőséget standard NIM-ek esetén, ami minimálisra csökkenti a rendszer állásidejét karbantartás vagy csere során.
A modul fizikai méretei kompakt kialakítást biztosítanak: 18,4 mm magasság, 128,3 mm szélesség és 70 mm mélység. Ez lehetővé teszi a könnyű beépítést még szűkös helyeken is. Az eszköz CE jelöléssel rendelkezik, ami garantálja az európai szabványoknak való megfelelést. Működési környezeti szempontból az eszköz 95%-os relatív páratartalomig használható 60°C-on, kondenzáció nélkül, ami széles körű ipari alkalmazhatóságot biztosít.
A bekötési rajz alapján a modul 8 izolált analóg érzékelő csatlakoztatását teszi lehetővé külső 24 VDC tápellátással. A felső csatlakozókon az 1-4 csatornák áramjelei, míg az alsó csatlakozókon az 5-8 csatornák áramjelei csatlakoztathatók. A 3-as és 6-os lábak mindkét oldalon visszatérő vonalként szolgálnak. Ez az elrendezés maximális rugalmasságot biztosít a különböző szenzorok integrálásához.
Schneider Electric Modicon STB - STBACI1400K -elosztott I/O, Analóg C be 8 csatornás kit műszaki adatok
Fő jellemzők
Termékcsalád: Modicon STB elosztott I/O megoldás
Terméktípus: Standard analóg bemeneti készlet
Készlet tartalma: STBXTS1100 (6 kapcsos csavaros csatlakozó), STBXTS2100 (6 kapcsos rugós szorítós csatlakozó), STBACI1400 modul, STBXBA2000 alapegység
Termék kompatibilitás: STBPDT3100/3105 tápfeszültség-elosztó modul, STBXBA2000 szerelőalap
Analóg bemenetek száma: 8
Kiegészítő információk
Forró csere lehetőség: Igen (standard NIM-ekhez)
Magasság: 18,4 mm
Szélesség: 128,3 mm
Mélység: 70 mm
Környezeti jellemzők
Jelölés: CE
Relatív páratartalom: 95% 60°C-on kondenzáció nélkül
Csatlakozás és bekötés
Bekötési példa: 8 izolált analóg érzékelő, külső 24 VDC tápellátással
Felső csatlakozók: 1. láb - áram bemenet 1, 2. láb - áram bemenet 2, 3. láb - visszatérő, 4. láb - áram bemenet 3, 5. láb - áram bemenet 4, 6. láb - visszatérő
Alsó csatlakozók: 1. láb - áram bemenet 5, 2. láb - áram bemenet 6, 3. láb - visszatérő, 4. láb - áram bemenet 7, 5. láb - áram bemenet 8, 6. láb - visszatérő
