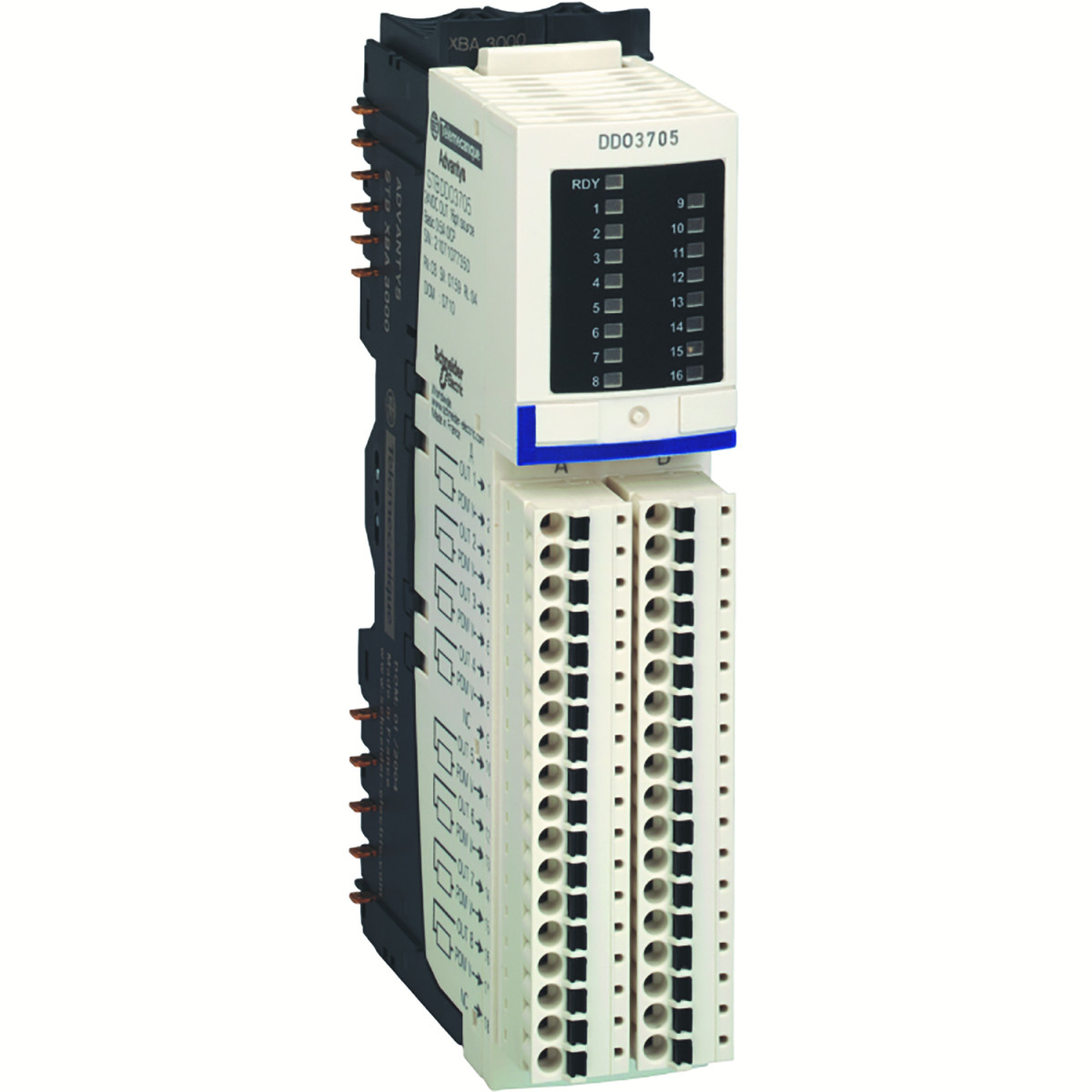

A Schneider Electric STBDDO3705KC egy kiváló minőségű, basic digitális kimenet készlet, amely a Modicon STB elosztott I/O megoldás részét képezi. Ez a sokoldalú eszköz 24V DC feszültséggel működik és 16 kimeneti csatornával rendelkezik, rugós szorítókapcsos csatlakozóval, amely különösen megbízható kapcsolatot biztosít ipari környezetben.
A készlet három fő komponensből áll: STBXBA3000 alapegységből, STBXTS2180 18-pólusú rugós szorítókapcsos csatlakozóból és STBDDO3705 modulból. Ez a kombináció kompatibilis az STBPDT3100/3105 tápellátás-elosztó modullal és az STBXBA3000 I/O alappal. Különösen jól használható Modicon M262 és Modicon M580 logikai/mozgásvezérlőkkel, valamint harmadik féltől származó eszközökkel is, ami rendkívüli rugalmasságot biztosít az ipari automatizálási projektekben.
A STBDDO3705KC kifejezetten ipari alkalmazásokra tervezték, különösen a zord környezetben való használatra. A 16 szilárdtest kimenet pozitív logikával működik, 24V DC feszültséggel. Minden egyes kimenet akár 500 mA áramot is képes kapcsolni, így széles körű alkalmazási lehetőségeket kínál. A kimeneti válaszidő kevesebb mint 10 ms mind bekapcsoláskor, mind kikapcsoláskor, ami gyors és pontos vezérlést tesz lehetővé. A maximális szivárgási áram mindössze 0,4 mA 30V DC feszültségnél 0 állapotban, ami minimalizálja az energiaveszteséget és növeli a megbízhatóságot.
A modul tipikus áramfelvétele 135 mA 5V DC feszültségnél, ami energiahatékony működést biztosít. Az elektromos csatlakozás csavaros kapcsokon keresztül történik, amely robusztus és megbízható kapcsolatot garantál még vibrációnak kitett környezetben is. Érdemes megjegyezni, hogy a basic NIM-ek esetében nincs hot swapping fallback lehetőség, ezt figyelembe kell venni a rendszer tervezésekor.
Méreteit tekintve a modul kompakt kialakítású: magassága 13,9 mm, szélessége 128,3 mm, mélysége pedig 70 mm. A nettó súlya mindössze 0,086 kg, ami könnyű kezelhetőséget biztosít. Védelmi szintje IP20, ami megfelelő védelmet nyújt por és szilárd tárgyak ellen, de nem vízálló.
A STBDDO3705KC rendelkezik CE jelöléssel, valamint számos nemzetközi tanúsítvánnyal, beleértve az FM Class 1 Division 2, CSA és UL minősítéseket is. Megfelel az IEC 61131-2 szabványnak, és képes 95%-os relatív páratartalom mellett is működni 60°C-on kondenzáció nélkül. Működési magassága legfeljebb 2000 méter lehet, szennyezettségi foka 2. Kiemelkedő ütésállósággal rendelkezik: 30 gn 11 ms-ig az IEC 88 2-27 referencia szerint.
A modult 16 kétvezetékes aktuátor csatlakoztatására tervezték, két csoportra osztva, amit a részletes kapcsolási rajz is szemléltet. Ez a rugalmas kialakítás lehetővé teszi a különböző automatizálási feladatok hatékony megvalósítását, legyen szó akár egyszerű vezérlési funkciókról, akár összetettebb ipari folyamatokról.
Schneider Electric Modicon STB STBDDO3705KC műszaki adatok
Általános jellemzők
Termékcsalád: Modicon STB elosztott I/O megoldás
Terméktípus: Basic digitális kimenet készlet
Készlet összetétele: STBXBA3000 alap, STBXTS2180 18-pólusú rugós szorítókapcsos csatlakozó, STBDDO3705 modul
Termék kompatibilitás: Tápellátás-elosztó modul STBPDT3100/3105, I/O alap STBXBA3000
Sorozat kompatibilitás: Logika/mozgásvezérlő - Modicon M262, Modicon M580, Harmadik fél
Eszköz alkalmazása: Ipari alkalmazás zord környezetben
Digitális kimeneti jellemzők
Digitális kimenetek száma: 16
Digitális kimenet logika: Pozitív
Digitális kimenet feszültség: 24 V DC szilárdtest
Digitális kimenet típusa: 16 szilárdtest 24 V DC-nél
Digitális kimenet áram: 500 mA
Válaszidő kimenetnél: < 10 ms maximum (bekapcsolás), < 10 ms maximum (kikapcsolás)
Maximális szivárgási áram: 0,4 mA 30 V DC 0 állapotban
Elektromos jellemzők
Tipikus áramfogyasztás: 135 mA 5 V DC-nél
Elektromos csatlakozás: Csavaros kapocs
Hot swapping fallback: Nem, basic NIM-ek esetén
Mechanikai jellemzők
Magasság: 13,9 mm
Szélesség: 128,3 mm
Mélység: 70 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
Jelölés: CE
Terméktanúsítványok: FM Class 1 Division 2, CSA, UL
Szabványok: IEC 61131-2
Relatív páratartalom: 95% 60°C-on kondenzáció nélkül
Üzemi magasság: <= 2000 m
Szennyezettségi fok: 2
Ütésállóság: 30 gn 11 ms-ig az IEC 88 2-27 referencia szerint
