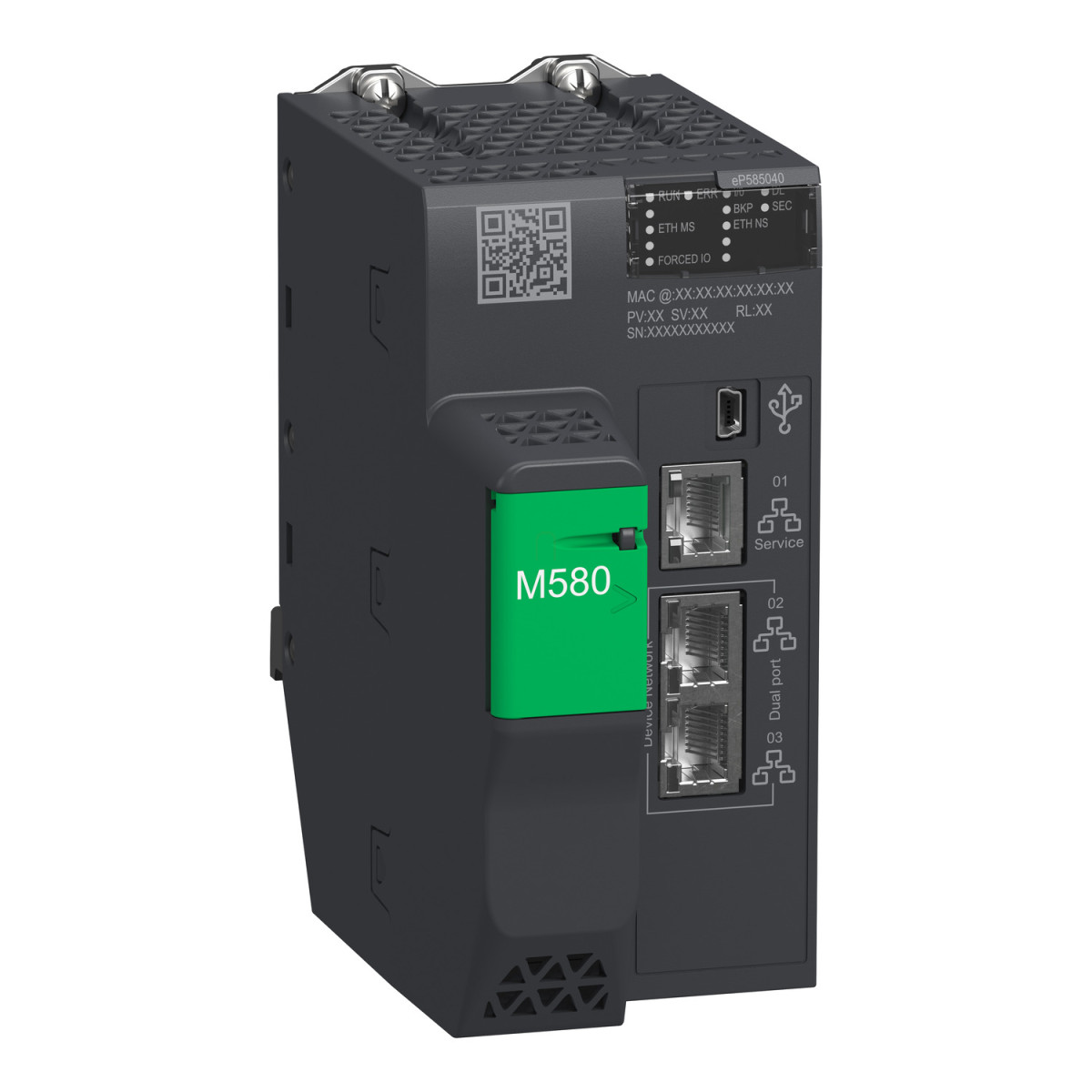

A Schneider Electric Modicon M580 BMEP585040 egy csúcskategóriás, standalone processzormodul, amely kiemelkedő teljesítményt és megbízhatóságot kínál ipari automatizálási feladatokhoz. Ez a processzor 24 MB programozási memóriával rendelkezik, és képes akár 61 Ethernet eszköz, valamint 31 távoli I/O rack kezelésére az X80 és Quantum rendszerekben, ami kivételes rugalmasságot biztosít komplex ipari környezetben.
A BMEP585040 processzor lenyűgöző I/O kapacitással büszkélkedhet: akár 5120 diszkrét és 1280 analóg I/O pontra is képes. Ez a kapacitás lehetővé teszi a legösszetettebb ipari rendszerek hatékony kezelését is. A modul 180 alkalmazás-specifikus csatornát támogat helyi rack-en, melyek között megtalálhatóak a számláló funkciók, SSI enkóderek, mozgásvezérlés, soros kommunikáció, HART protokoll és pontos időbélyegzés is. Az ipari folyamatok felügyeletét és vezérlését programozható hurkok segítségével valósítja meg, amely tökéletes rugalmasságot biztosít a különböző alkalmazási területeken.
A Modicon M580 BMEP585040 kiváló memória konfigurációval rendelkezik: a 24 MB programozási RAM mellett 4096 kB adatmemóriát, 10 kB rendszermemóriát, valamint 4 GB bővíthető flash memóriát kínál adattárolásra. A feldolgozási teljesítmény tekintetében is kiemelkedő: 40 Kinst/ms (65% logikai és 35% aritmetikai művelet), vagy 50 Kinst/ms tisztán logikai műveletekhez. Az alkalmazási struktúrája 1 gyors periodikus feladat, 128 eseményvezérelt feladat, 1 ciklikus/periodikus master feladat, valamint 2 kiegészítő feladat végrehajtását teszi lehetővé, így a legkomplexebb vezérlési feladatok is könnyedén megvalósíthatók. Kommunikációs képességei kiemelkedőek: 2 Ethernet TCP/IP port eszközhálózathoz, 1 Ethernet TCP/IP szerviz port, valamint egy USB mini-B csatlakozó áll rendelkezésre, és támogatja a DIO és RIO szkennert is. A modul akár 16 AS-Interface modult és 6 Ethernet kommunikációs modult képes kezelni.
A Schneider Electric Modicon M580 BMEP585040 kiemelkedő kiberbiztonsági funkciókat kínál: Achilles tanúsítvánnyal rendelkezik, támogatja a DoS megelőzést, IPSec-et, SNMP naplózást, Syslog protokollt, transzport réteg biztonságot, audit nyomkövetést, beágyazott tűzfalat, firmware aláírást, jelszavas védelmet, port védelmet, biztonságos kommunikációt (HTTPS) és biztonsági naplózást. A modul megfelel számos iparági szabványnak és rendelkezik a legfontosabb tanúsítványokkal (CE, UL, CSA, RCM, EAC, Merchant Navy). Környezeti jellemzői tekintetében is stabil: 0-60°C működési hőmérséklet, 3g rezgésállóság, 30g ütésállóság és IP20 védettség. A modul állapotát számos LED jelzi, beleértve a processzor futását, hibákat, I/O állapotot, letöltést, memória állapotot és Ethernet port konfigurációt. A BMEP585040 rendkívül megbízható, amit a 775000 óra MTBF érték is bizonyít.
Modicon M580 BMEP585040 műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M580
Terméktípus: Processzormodul
Cikkszám: BMEP585040
Teljesítmény jellemzők
Rackok száma: 8
Helyi I/O processzor kapacitás (diszkrét): 5120 I/O
Helyi I/O processzor kapacitás (analóg): 1280 I/O
Alkalmazás-specifikus csatornák száma (helyi rack): 180
Alkalmazás-specifikus I/O típusok: Számláló, SSI enkóder, Mozgásvezérlés, Soros kapcsolat, HART, Pontos időbélyegzés
Ellenőrzések: Folyamatvezérlés
Vezérlő csatornák: Programozható hurkok
Kommunikáció
Integrált csatlakozási típusok: 1 Ethernet TCP/IP szerviz port, 2 Ethernet TCP/IP eszközhálózathoz, USB mini B
Távoli I/O állomások száma: 31 - 2 rack távoli állomásonként
Elosztott berendezések száma: 64
Kommunikációs modulok processzor kapacitása: 16 AS-Interface modul, 6 Ethernet kommunikációs modul
Kommunikációs szolgáltatások: DIO szkenner, RIO szkenner
Memória specifikációk
Memória leírás: 4 GB bővíthető flash adattárolásra, 10 kB integrált RAM rendszermemória, 24 MB integrált RAM programnak, 4096 kB integrált RAM adatnak
Alkalmazási struktúra: 1 periodikus gyors feladat, 128 esemény feladat, 1 ciklikus/periodikus master feladat, 2 kiegészítő feladat
Kiberbiztonsági funkciók
Achilles tanúsított, DoS megelőzés, IPSec, SNMP naplózás, Syslog protokoll támogatás, Transzport réteg biztonság, Audit nyomvonal, Beépített tűzfal, Firmware aláírás, Jelszavas védelem, Port védelem, Biztonságos kommunikáció (HTTPS), Biztonsági napló
Teljesítmény
Utasítások száma ms-ként: 40 Kinst/ms 65% Boolean + 35% fix aritmetikai, 50 Kinst/ms 100% Boolean
Áramfelvétel: 300 mA 24 V DC-nél
MTBF megbízhatóság: 775000 óra
Környezeti jellemzők
Rezgésállóság: 3 gn
Ütésállóság: 30 gn
Működési környezeti hőmérséklet: 0...60 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Működési magasság: 0...2000 m, 2000...5000 m derating faktorral
Relatív páratartalom: 5...95% 55 °C-on, lecsapódás nélkül
IP védettségi fokozat: IP20
Tanúsítványok és szabványok
Direktívák: 2014/35/EU - alacsony feszültség irányelv, 2014/30/EU - elektromágneses kompatibilitás
Terméktanúsítványok: CE, UL, CSA, RCM, EAC, Merchant Navy
Szabványok: IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, EN/IEC 61000-6-5 1-es és 2-es típusú interfész, EN/IEC 61850-3 G helyszín
Környezeti jellemző: Veszélyes helyszín I. osztály, 2. divízió
Működési jellemzők
Tápellátás: Belső tápegység rack-en keresztül
Állapotjelző LED-ek: 1 LED (zöld) processzor fut (RUN), 1 LED (piros) processzor vagy rendszerhiba (ERR), 1 LED (piros) I/O modul hiba (I/O), 1 LED (zöld) letöltés folyamatban (DL), 1 LED (piros) memóriakártya vagy CPU flash hiba (BACKUP), 1 LED (zöld/piros) ETH MS (Ethernet port konfigurációs állapot), 1 LED (zöld/piros) Eth NS (Ethernet hálózati állapot), 1 LED (zöld) I/O értékek felülírva a felhasználó által (FORCED IO)
Fizikai jellemzők
Nettó súly: 0.849 kg
Méretek: A rajzon láthatók szerint
