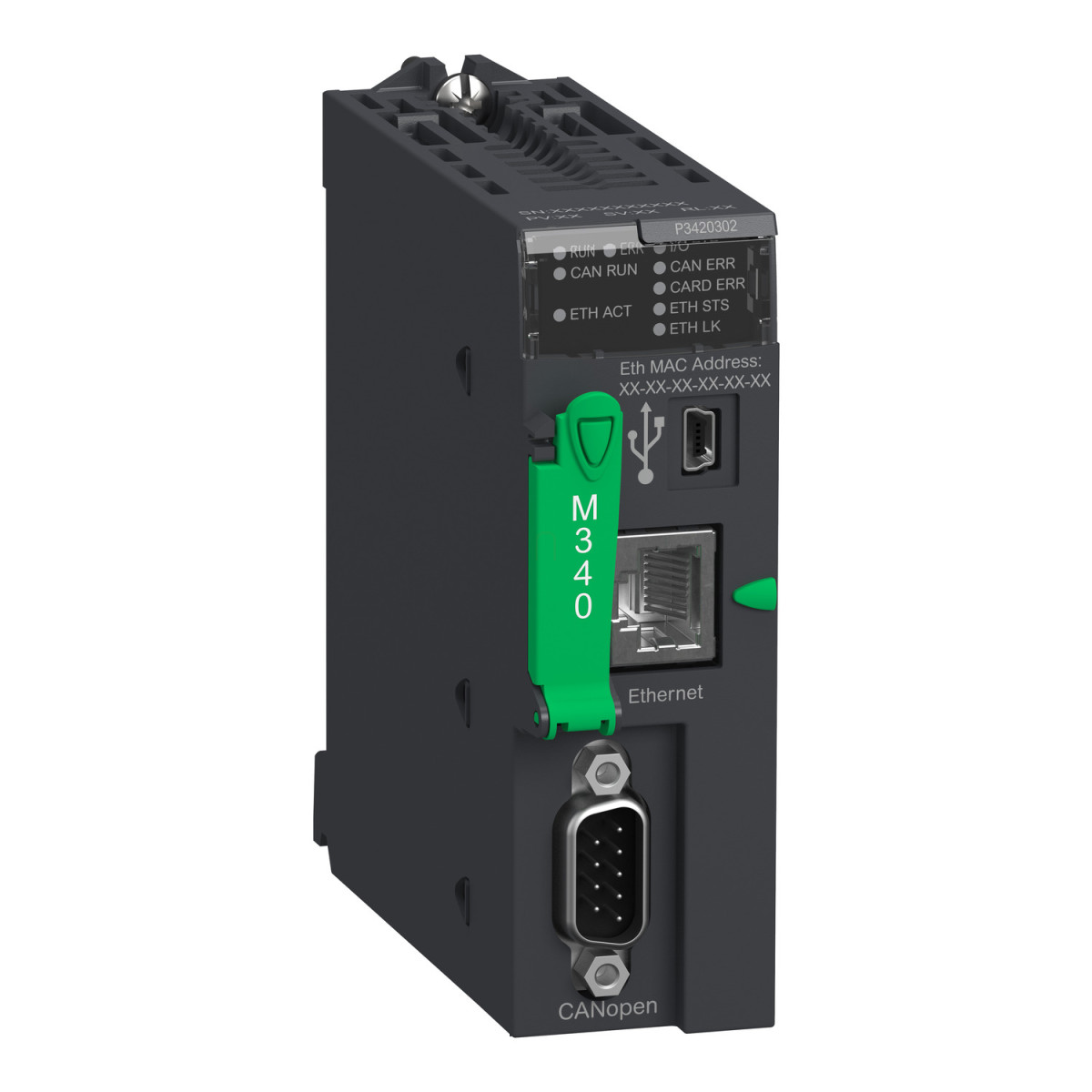

A Schneider Electric Modicon M340 processzormodul (BMXP3420302) a modern automatizálási rendszerek alapvető eleme, amely kiemelkedő teljesítményével és sokoldalú kommunikációs lehetőségeivel tökéletes választás ipari folyamatok vezérléséhez. Ez a moduláris kialakítású processzor maximálisan 1024 diszkrét és 256 analóg I/O kezelésére képes, így rendkívül rugalmas megoldást kínál különböző méretű automatizálási projektekhez.
A BMXP3420302 processzor kiemelkedő kommunikációs képességekkel rendelkezik, beépített CANopen master busszal és Ethernet TCP/IP csatlakozással, ami lehetővé teszi a zökkenőmentes integráció lehetőségét a modern ipari hálózatokba. A CANopen interfész SUB-D 9 csatlakozón keresztül érhető el, és 20 kbit/s-tól egészen 1 Mbit/s-ig terjedő átviteli sebességet biztosít két árnyékolt csavart érpáron. Az Ethernet kapcsolat RJ45 csatlakozón keresztül valósul meg, 10/100 Mbit/s sebességgel, amely különböző hálózati szolgáltatásokat támogat, mint például a hálózatkezelés, adatszerkesztés, Modbus TCP üzenetküldés és SNMP hálózati adminisztrációs funkciók. A modul USB porttal is rendelkezik, amely 12 Mbit/s sebességgel biztosít kapcsolatot.
A Modicon M340 platformra épülő processzor memóriakonfigurációja lenyűgöző: 4096 kB belső RAM-mal rendelkezik, amelyből 256 kB adattárolásra, míg 3584 kB program, konstansok és szimbólumok tárolására szolgál. A modul tartalmazza a BMXRMS008MP memóriakártyát is, amely lehetővé teszi a programok, konstansok, szimbólumok és adatok biztonsági mentését, valamint a standard webszerver B10 osztályú aktiválását. Az objektumterületek maximális mérete tekintélyes: 32634 belső bit, 32464 belső szó és 32760 konstans szó. Az alkalmazási struktúra 1 ciklikus/periodikus mester feladatot, 1 periodikus gyors feladatot és 64 eseményvezérelt feladatot támogat, kiegészítő feladat nélkül. A végrehajtási idő rendkívül gyors: 0,12 μs logikai (Boolean) műveletekre, és legfeljebb 1,16 μs lebegőpontos műveletekre. A teljesítményt jelzi, hogy milliszekundumonként 8,1 Kinst/ms tiszta Boolean vagy 6,4 Kinst/ms kevert (65% Boolean + 35% fix aritmetikai) utasítást képes végrehajtani.
A BMXP3420302 processzor 4 rack kezelésére képes, és akár 2 Ethernet kommunikációs modul, valamint 4 AS-Interface modul kezelését is támogatja. A CANopen hálózaton maximum 63 szervereszközt képes kezelni, és különböző szegmensekben 16, 32 vagy 64 eszközt támogat a kábelezési távolság függvényében. A modul kiterjedt szabványtámogatással rendelkezik, beleértve az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201 és számos további ipari tanúsítványt. Az üzemi hőmérséklettartomány 0-60 °C, IP20 védettséggel, és 5-95% közötti páratartalomban is megbízhatóan működik. Állapotát 9 LED jelzi, amelyek a különböző funkciók és hibák jelzésére szolgálnak, segítve a gyors diagnosztikát. A Schneider Electric Modicon M340 BMXP3420302 processzormodul ideális választás mindazon ipari felhasználók számára, akik megbízható, nagy teljesítményű és sokoldalú vezérlési megoldást keresnek.
Schneider Electric Modicon M340 - BMXP3420302 műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Processzormodul
Koncepció: CANopen, Transparent Ready
Rack-ek száma: 4
Helyi I/O processzor kapacitás (diszkrét): 1024 I/O
Analóg I/O processzor kapacitás: 256 I/O
Alkalmazás-specifikus csatornák száma: 36
Kommunikációs jellemzők
Vezérlő csatornák: Programozható hurkok
Mozgásvezérlés: Független tengely CANopen
Integrált csatlakozási típusok:
- USB port 12 Mbit/s sebességgel
- CANopen master busz SUB-D 9, átviteli mód: 2 árnyékolt csavart érpár 20 kbit/s...1 Mbit/s
- Ethernet TCP/IP RJ45, átviteli mód: 1 csavart érpár 10/100 Mbit/s
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 4 AS-Interface modul
Beágyazott kommunikációs szolgáltatások:
- Hálózatkezelés (NMT) CANopen
- Folyamat adatobjektum (PDO) CANopen
- Szolgáltatás adatobjektum (SDO) CANopen
- Speciális funkciók (SYNC, EMCY, TIME) CANopen
- Sávszélesség-kezelés, Ethernet TCP/IP
- Adatszerkesztő, Ethernet TCP/IP
- Modbus TCP üzenetküldés, Ethernet TCP/IP
- Rack Viewer, Ethernet TCP/IP
- SNMP hálózati adminisztrátor, Ethernet TCP/IP
Memória
Memória leírása:
- Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok biztonsági mentéséhez
- Belső RAM 4096 kB
- Belső RAM 256 kB adat
- Belső RAM 3584 kB program, konstansok és szimbólumok
Objektumterületek maximális mérete:
- 32634 %Mi belső bit
- 32464 %MWi belső szó
- 32760 %KWi konstans szó
Teljesítmény
Utasítás végrehajtási ideje:
- 0,12 μs Boolean
- 0,17 μs dupla hosszúságú szavak
- 0,25 μs egyszeres hosszúságú szavak
- 1,16 μs lebegőpontos
Utasítások száma ms-onként:
- 6,4 Kinst/ms 65% Boolean + 35% fix aritmetika
- 8,1 Kinst/ms 100% Boolean
Elektromos jellemzők
Áramfogyasztás: 135 mA 24 V DC
Tápellátás: Belső tápellátás rack-en keresztül
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0...60 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Méret és súly
Nettó súly: 0,215 kg
