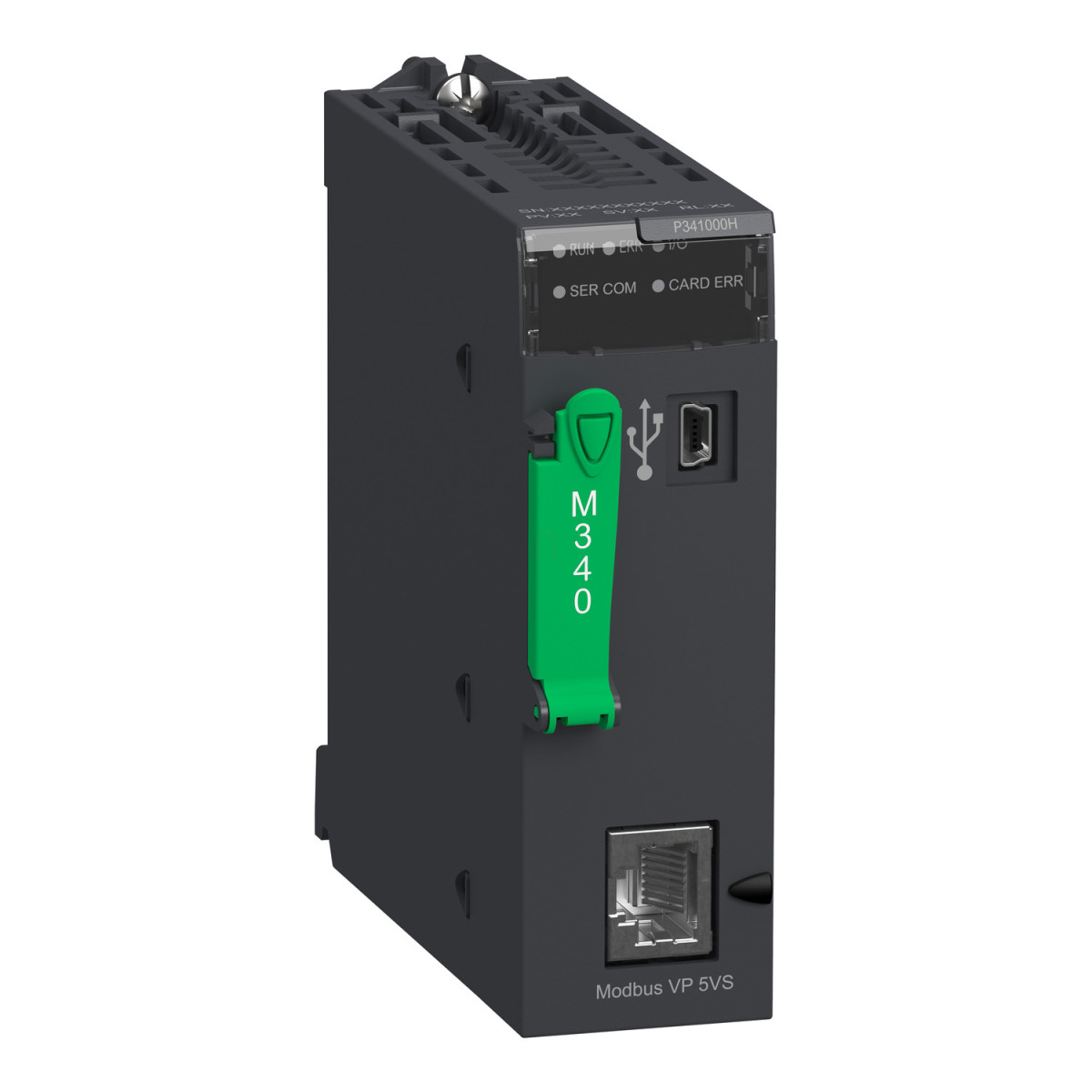

A Schneider Electric Modicon M340 BMXP341000H processzormodul a modern ipari automatizálási rendszerek kiváló választása, különösen zord környezeti körülmények között történő alkalmazásokhoz. Ez a nagy teljesítményű processzor maximálisan 512 diszkrét és 128 analóg I/O kezelésére képes, így ideális közepes méretű automatizálási feladatokhoz, ahol megbízható működés és bővíthetőség egyaránt fontos szempontok.
A BMXP341000H processzor a Modicon M340 automatizálási platform részeként teljes körű kommunikációs lehetőségeket biztosít Modbus protokollon keresztül. Rendelkezik nem izolált soros porttal (RJ45 csatlakozóval), amely mind RS232C, mind RS485 kommunikációt támogat, különböző adatátviteli módokban: aszinkron, karakter mód, RTU/ASCII, half-duplex vagy full-duplex működéssel. A kommunikációs sebesség 0,3-19,2 kbit/s tartományban állítható, valamint USB port is rendelkezésre áll 12 Mbit/s sebességgel. A modul lehetővé teszi akár 2 Ethernet kommunikációs modul és 2 AS-Interface modul csatlakoztatását is, ami tovább növeli a rendszer rugalmasságát.
A feldolgozási teljesítmény kiemelkedő, amit a gyors végrehajtási idők is alátámasztanak: a végrehajtási idők mindössze 0,18 µs a logikai (Boolean) műveletekre, 0,26 µs a dupla szavas, 0,38 µs az egyszavas műveletekre, és 1,74 µs a lebegőpontos számításokra. A processzor másodpercenként 4,2 Kinst/ms műveletet képes végrehajtani 65% Boolean + 35% fixpontos aritmetikai műveletekből álló kevert terhelés esetén, vagy akár 5,4 Kinst/ms tisztán logikai (Boolean) műveletek esetén. A rendszer teljesítményéhez járul hozzá a 2048 kB belső RAM, melyből 128 kB adattárolásra, 1792 kB pedig program, konstansok és szimbólumok tárolására használható. A modult kiegészíti egy BMXRMS008MP memóriakártya a programok, konstansok, szimbólumok és adatok biztonsági mentésére.
A BMXP341000H különleges jellemzője a zord környezeti feltételekre való tervezés. A modul -25°C és +70°C közötti hőmérsékleti tartományban üzemelhet, 5-95% relatív páratartalom mellett (kondenzáció nélkül). Védettségi szintje IP20, és rendelkezik conformal coating védőbevonattal a megbízhatóság növelése érdekében. Számos környezeti ellenállósági képességgel bír, beleértve a gáz, por, homok, só, penész és gomba elleni védelmet, amelyeket különböző nemzetközi szabványok szerint teszteltek, mint például az ISA S71.04, IEC 60721-3-3 és IEC 60068-2-52. A termék megfelel számos ipari tanúsítványnak, mint a CE, UL, CSA, RCM, EAC, UKCA, ATEX 2/22 zóna, IEC-Ex 2/22 zóna, UKEX 2/22 zóna, CCSAus HazLoc Class I Division 2 Group A,B,C,D és tengerészeti tanúsítványoknak is, így a legszigorúbb ipari környezetben is alkalmazható.
Schneider Electric Modicon M340 - BMXP341000H -processzor, L1, Modbus, megerősített műszaki adatok
Főbb jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Terméktípus: Processzormodul
Specifikus alkalmazás: Zord környezetekhez
Koncepció: Modbus
Rack-ek száma: 2
Helyi I/O processzor kapacitás (diszkrét): 512 I/O
Analóg I/O processzor kapacitás: 128 I/O
Alkalmazás-specifikus csatornák száma: 20
Felügyelet: Diagnosztikai számlálók Modbus, Esemény számlálók Modbus
Kommunikációs jellemzők
Vezérlő csatornák: Programozható hurkok
Integrált csatlakozási típus:
- Nem izolált soros link RJ45 karakter mód, átviteli mód: aszinkron alapban, RS232C, átvitel: 2 árnyékolt csavart érpár 0,3...19,2 kbit/s full duplex
- Nem izolált soros link RJ45 karakter mód, átviteli mód: aszinkron alapban, RS485, átvitel: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s half duplex
- Nem izolált soros link RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron alapban, RS232C, átvitel: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s half duplex
- Nem izolált soros link RJ45, master/slave Modbus, RTU/ASCII, átviteli mód: aszinkron alapban, RS485, átvitel: 1 árnyékolt csavart érpár 0,3...19,2 kbit/s half duplex
- USB port 12 Mbit/s sebességgel
Kommunikációs modul processzor kapacitás: 2 Ethernet kommunikációs modul, 2 AS-Interface modul
Eszköz és hálózati jellemzők
Eszközök száma szegmensenként: 0...32 (karakter mód), 0...32 (Modbus)
Eszközök száma: 2 pont-pont karakter mód, 2 pont-pont Modbus
Busz hossza:
- 0...10 m soros link nem izolált karakter mód szegmens
- 0...10 m soros link nem izolált Modbus szegmens
- 0...1000 m soros link izolált karakter mód szegmens
- 0...1000 m soros link izolált Modbus szegmens
- 0...15 m karakter mód pont-pont
- 0...15 m Modbus pont-pont
Címek száma: 0...248 karakter módban, 0...248 Modbus esetén
Memória és teljesítmény
Memória leírása:
- Belső RAM 2048 kB
- Belső RAM 128 kB adat
- Belső RAM 1792 kB program konstansok és szimbólumok
- Mellékelt memóriakártya (BMXRMS008MP) programok, konstansok, szimbólumok és adatok biztonsági mentésére
Objektum területek maximális mérete:
- 16250 %Mi belső bitek
- 32464 %MWi belső szavak
- 32760 %KWi konstans szavak
Végrehajtási idő utasításonként:
- 0,18 µs logikai (Boolean)
- 0,26 µs dupla hosszúságú szavak
- 0,38 µs egyszeres hosszúságú szavak
- 1,74 µs lebegőpontos
Utasítások száma milliszekundumonként:
- 4,2 Kinst/ms 65% logikai + 35% fixpontos aritmetika
- 5,4 Kinst/ms 100% logikai (Boolean)
Környezeti jellemzők
Működési környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 5...95% kondenzáció nélkül
IP védettségi fokozat: IP20
Védőkezelés: Conformal coating (védőbevonat)
Fizikai jellemzők
Áramfelvétel: 72 mA 24 V DC-nél
Tápellátás: Belső tápellátás rack-en keresztül
Állapotjelző LED-ek:
- 1 LED (zöld) processzor működik (RUN)
- 1 LED (piros) I/O modul hiba (I/O)
- 1 LED (piros) memóriakártya hiba (CARD ERR)
- 1 LED (piros) processzor vagy rendszerhiba (ERR)
- 1 LED (sárga) aktivitás a Modbus-on (SER COM)
Nettó tömeg: 0,2 kg
