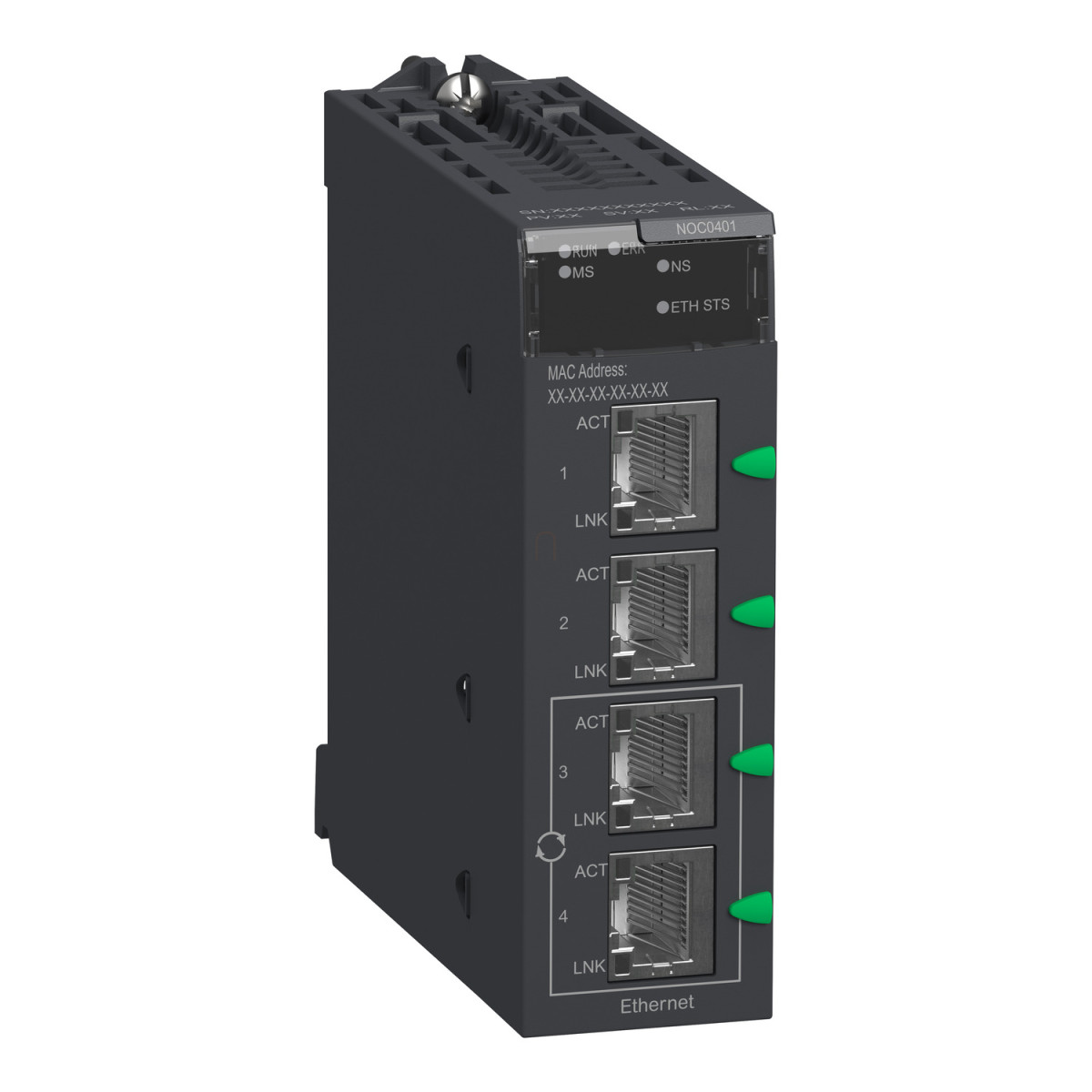

A Schneider Electric Modicon M340 automatizálási platformhoz tartozó BMXNOC0401 hálózati modul egy sokoldalú kommunikációs eszköz, amely egyesíti az EtherNet/IP és Modbus/TCP protokollokat egyetlen kompakt modulban. Ez a Transparent Ready koncepcióval rendelkező eszköz ideális választás az ipari hálózati infrastruktúra kiépítéséhez vagy bővítéséhez, mivel 4 db RJ45 csatlakozóval rendelkezik, amelyek 10/100 Mbit/s sebességű kommunikációt tesznek lehetővé.
A BMXNOC0401 kommunikációs modul számos fejlett funkcióval rendelkezik, amelyek rugalmasabbá teszik a hálózati alkalmazásokat. A modul szolgáltatásai között megtalálható a sávszélesség-kezelés, adatszerkesztés (PC terminál segítségével), FDR szerver funkció, Rack Viewer, SNMP hálózati adminisztrátor, Modbus TCP I/O Scanner és üzenetküldés, valamint Ethernet/IP I/O Scanner és üzenetküldés. A beépített 4 portos switch, RSTP támogatás és a port tükrözés funkció tovább növeli a hálózat konfigurálásának lehetőségeit. Az Ethernet portok 10BASE-T/100BASE-TX szabványt támogatnak, így kompatibilisek a legtöbb hálózati eszközzel.
A modul állapotát különböző LED-ek jelzik, amelyek könnyen értelmezhetővé teszik a működést és az esetleges hibákat: 1 zöld LED a processzor működését (RUN), 1 piros LED a processzor vagy rendszer hibáját (ERR), 1 borostyánszínű LED az Ethernet hálózat állapotát (ETH STS), 1 zöld/piros LED az MS (Module Status - Modul Állapot) és 1 zöld/piros LED az NS (Network Status - Hálózat Állapot) visszajelzésére szolgál. A modul tápellátását a rack belső tápellátása biztosítja. A modulon található CE jelölés jelzi, hogy megfelel az európai szabványoknak. Az eszköz 0-60°C közötti üzemi hőmérsékleten működőképes, és 10-95% relatív páratartalom mellett használható kondenzáció nélkül. IP20-as védettséggel rendelkezik, ami alapvető védelmet biztosít a szilárd tárgyak behatolása ellen.
A BMXNOC0401 széles körű tanúsítványokkal rendelkezik, többek között CE, UL, CSA, RCM, EAC, Merchant Navy, valamint ATEX és IECEx zóna 2/22 minősítésekkel. Számos ipari szabványnak megfelel, mint például az IEC 61131-2, IEC 61010-2-201, UL 61010-2-201, CSA C22.2 No 61010-2-201, IACS E10, IEC 61000-6-5 (1-es és 2-es interfész típusok), IEC 61850-3 (G helyszín) és IEC 60079-0. A modul használható veszélyes helyeken is, mivel megfelel az I. osztály, 2. divízió besorolásnak. A BMXNOC0401 standard formátumú modul, amelynek mérete és kialakítása kompatibilis a különböző méretű Modicon M340 rack-ekkel, legyen az BMXXBP0400, BMXXBP0600, BMXXBP0800 vagy BMXXBP1200 típusú rack.
Schneider Electric Modicon M340 - BMXNOC0401 -kommunikációs modul, M340, Ethernet IP / Modbus TCP/IP műszaki adatok
Fő jellemzők
Termékcsalád: Modicon M340 automatizálási platform
Termék típusa: Ethernet TCP/IP hálózati modul
Koncepció: Transparent Ready
Integrált csatlakozás típusa: Ethernet RJ45 10/100 Mbit/s 4 csavart érpár transparent ready class B30
Védelem: TC
Kiegészítő információk
Kommunikációs szolgáltatások:
- Sávszélesség-kezelés
- Adatszerkesztő (PC terminál segítségével)
- FDR szerver
- Rack Viewer
- SNMP hálózati adminisztrátor
- Modbus TCP I/O Scanner és üzenetküldés
- Ethernet/IP I/O Scanner és üzenetküldés
- Beépített 4-portos switch
- RSTP támogatás
- Port tükrözés
Ethernet port: 10BASE-T/100BASE-TX
Memória használat: Alkalmazás mentése, Standard webszerver aktiválása
Tápellátás: Belső tápellátás a rack-en keresztül
Jelölés: CE
Helyi jelzések
- 1 LED (zöld) a processzor működéséhez (RUN)
- 1 LED (piros) a processzor vagy rendszer hibához (ERR)
- 1 LED (borostyánszínű) az Ethernet hálózat állapotához (ETH STS)
- 1 LED (zöld/piros) az MS (Modul állapot)
- 1 LED (zöld/piros) az NS (Hálózat állapot)
Vezérlés típusa: Processzor vagy rendszer hiba (ERR)
Áramfelvétel: 555 mA 3,3 V DC feszültségen
Modul formátum: Standard
Környezeti jellemzők
Környezeti üzemi hőmérséklet: 0…60 °C
Relatív páratartalom: 10…95% kondenzáció nélkül
IP védettség: IP20
Direktívák
- 2014/35/EU - kisfeszültségű irányelv
- 2014/30/EU - elektromágneses kompatibilitás
- 2014/34/EU - ATEX irányelv
Terméktanúsítványok
- CE
- UL
- CSA
- RCM
- EAC
- Merchant Navy
- ATEX zóna 2/22
- IECEx zóna 2/22
Szabványok
- IEC 61131-2
- IEC 61010-2-201
- UL 61010-2-201
- CSA C22.2 No 61010-2-201
- IACS E10
- IEC 61000-6-5, 1-es és 2-es interfész típus
- IEC 61850-3, G helyszín
- IEC 60079-0
Környezeti jellemzők: I. osztály 2. divízió veszélyes helyszín
Méretek
A modul kompatibilis a következő rack-ekkel:
- BMXXBP0400 és BMXXBP0400H: 242,4 mm (9.54 in.)
- BMXXBP0600 és BMXXBP0600H: 307,6 mm (12.11 in.)
- BMXXBP0800 és BMXXBP0800H: 372,8 mm (14.68 in.)
- BMXXBP1200 és BMXXBP1200H: 503,2 mm (19.81 in.)
