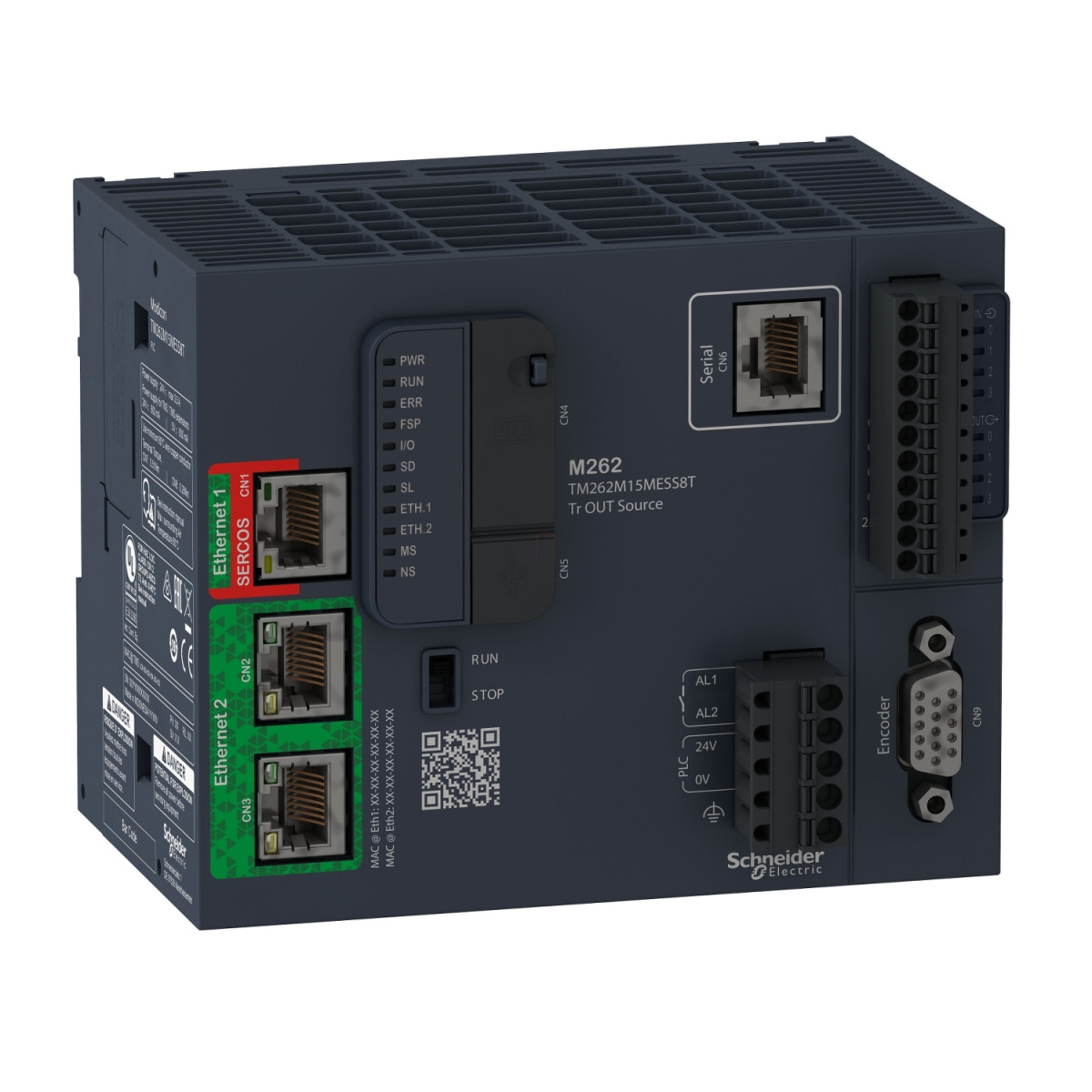

A Schneider Electric Modicon M262 TM262M15MESS8T kompakt mozgásvezérlője egyesíti magában a PLC és a motion controller funkcionalitását, optimális választás az olyan automatizálási feladatokhoz, ahol pontos mozgásvezérlésre van szükség. Ez a nagyteljesítményű eszköz ultragyors, mindössze 5 nanoszekundumos utasítás-végrehajtási sebességgel rendelkezik, ami kiemelkedő reakcióidőt biztosít a valós idejű alkalmazásokhoz.
A TM262M15MESS8T controller 8 diszkrét I/O-val rendelkezik, amelyből 4 gyors bemenet és 4 gyors kimenet. A bemenetek 24 V DC feszültséggel működnek, 7,5 mA bemeneti árammal és rendkívül gyors, mindössze 1 μs kapcsolási idővel. A kimeneteket tranzisztoros technológia biztosítja, 0,5 A kimeneti áramerősséggel és akár 300 kHz-es maximális kimeneti frekvenciával. A vezérlő további előnye az 1 inkrementális/SSI enkóder bemenet, amely pontos pozicionálást tesz lehetővé mozgásvezérlési alkalmazásokban. Maximálisan 4 tengely vezérlésére képes.
A TM262M15MESS8T kommunikációs képességei kiemelkedőek, teljes mértékben IIoT-kompatibilis eszköz. Rendelkezik dedikált Ethernet/Sercos csatlakozóval (RJ45, 10/100BASE-T), valamint két további Ethernet porttal (RJ45, 100/1000BASE-T). Ezen felül soros kapcsolattal (RS232/RS485) is ellátták. A vezérlő támogatja a modern ipari kommunikációs protokollokat, mint az EtherNet/IP, Modbus TCP, Sercos III, valamint rendelkezik web szerverrel, OPC UA szerverrel és különféle titkosított kommunikációs lehetőségekkel (TLS 1.2, TLS 1.3, HTTPS). Ez a széles körű kommunikációs képesség lehetővé teszi a gép-felhő és gép-üzem közötti zökkenőmentes adatcserét.
A kontrollerben 32 MB programozható RAM, 32 MB operációs rendszer/weboldal RAM és 192 MB rendszermemória RAM található, valamint 1 GB beépített flash memória a felhasználói programok biztonsági mentésére. Az eszköz opcionálisan bővíthető akár 32 GB-os SDHC kártyával. A TM262M15MESS8T robosztus kialakítású, 24 V DC (20,4-28,8 V) tápfeszültséggel működik, 82 W teljesítményfelvétellel, és IP20 védettséggel rendelkezik. A széles üzemi hőmérséklet tartomány (-20...60°C horizontális telepítés esetén) biztosítja a megbízható működést különböző környezeti feltételek mellett. A készülékház méretei: 125 x 100 x 90 mm, súlya 0,67 kg.
Schneider Electric Modicon M262 - TM262M15MESS8T műszaki adatok
Általános jellemzők
Termékcsalád: Logic/motion controller - Modicon M262
Termék típusa: Motion controller
Tápfeszültség: 24 V DC - 15...20%
Tápfeszültség tartomány: 20,4…28,8 V DC
Teljesítményfelvétel: 82 W
Bekapcsolási áram: 40 A
Túlfeszültség védelem: Van
Diszkrét I/O jellemzők
I/O száma: 8
Bemenet száma: 4, gyors bemenet az IEC 61131-2 Type 1 szerint
Bemenet feszültség: 24 V DC
Bemeneti logika: Sink
Garantált 1-es állapot feszültség: >= 15 V DC
Garantált 0-ás állapot feszültség: <= 5 V DC
Bemeneti áram: 7.5 mA gyors bemenethez
Bemeneti impedancia: 2.81 kOhm
Válaszidő: <= 1 µs bekapcsolási, I0...I3 terminálok gyors bemenethez
Konfigurálható szűrési idő: 0.001 ms - 12 ms tartományban
Kimenet jellemzők
Kimenet száma: 4 tranzisztoros gyors kimenet
Kimeneti feszültség: 24 V DC
Kimeneti áram: 0.5 A gyors kimenethez (Q0...Q3)
Kimeneti típus: Tranzisztor
Kimeneti logika: Source
Kimeneti feszültség határok: 30 V DC
Maximális kimeneti frekvencia: 300 kHz
Pontosság: +/- 0.1% 0.02…0.1 kHz esetén; +/- 1% 0.1…1 kHz esetén
Védelem típusa: Rövidzár és túlterhelés elleni védelem automatikus visszaállással, Fordított polaritás védelem
Teljesítmény
Végrehajtási idő 1 KInstruction-re: 0.005 ms
Memória kapacitás: 32 MB program RAM, 32 MB OS/weboldal RAM, 192 MB rendszermemória RAM
Adattárolás: 1 GB beépített flash memória felhasználói programok biztonsági mentésére
Bővítési lehetőség: <= 32 GB SDHC kártya (opcionális)
Biztonsági mentés ideje: 1000 óra 25 °C-on
Kommunikációs lehetőségek
Beépített csatlakozások: Ethernet/Sercos 1 RJ45 csatlakozóval és 10/100BASE-T interfésszel, Ethernet 2 két RJ45 csatlakozóval és 100/1000BASE-T interfésszel, Soros kapcsolat RJ45 csatlakozóval és RS232/RS485 interfésszel, 1 enkóder anya SUB-D 15 csatlakozóval és RS422/SSI interfésszel
Átviteli sebesség: 10/100 Mbit/s Ethernet1 esetén, 10/100/1000 Mbit/s Ethernet2 esetén
Kommunikációs protokollok: EtherNet/IP adapter/scanner, Modbus TCP client/server, Sercos III master és számos további protokoll
Fizikai jellemzők
Méret: 125 mm szélesség, 100 mm magasság, 90 mm mélység
Szerelési lehetőség: TH35-15 vagy TH35-7.5 típusú kalapsín az IEC 60715 szabvány szerint, lemez vagy panel rögzítő készlettel
IP védettség: IP20
Működési hőmérséklet tartomány: -20…60 °C (vízszintes telepítés esetén), -20…50 °C (függőleges telepítés esetén), -20…45 °C (lapos szerelés esetén)
