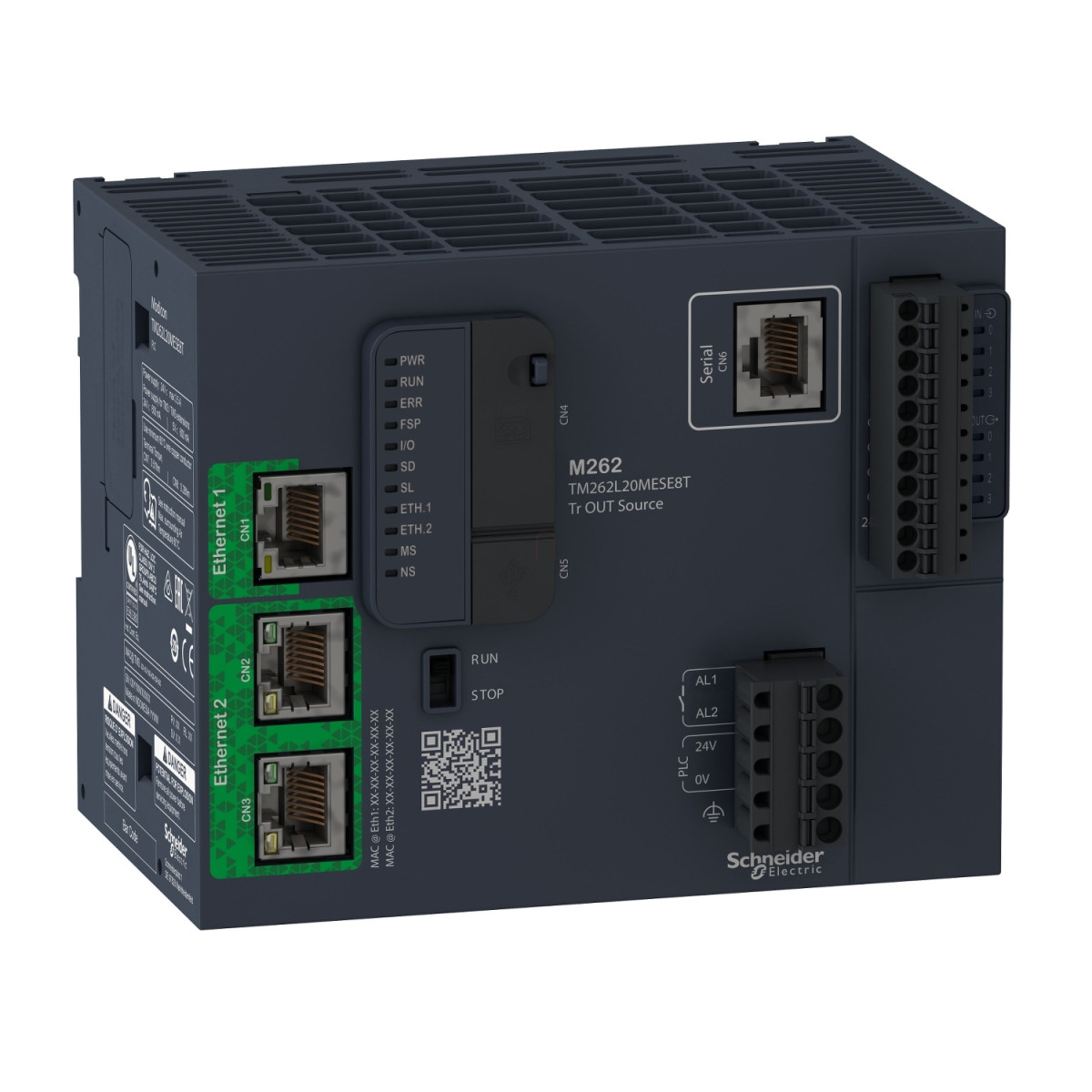

A Schneider Electric Modicon M262 TM262L20MESE8T logikai vezérlő egy nagy teljesítményű, IIoT-kompatibilis PLC, amely 3 nanoszekundumos utasítás-végrehajtási sebességével kiemelkedő teljesítményt nyújt az ipari automatizálási rendszerekben. Ez a kompakt kialakítású controller tökéletes választás a modern gyártósorok, gépek és berendezések vezérléséhez, különösen ahol fontos a gyors feldolgozás és az ipari hálózati csatlakozási képességek.
A TM262L20MESE8T modell 24 V DC tápfeszültséggel működik (20,4-28,8 V DC tartományban), és összesen 8 diszkrét I/O csatornával rendelkezik. A bemeneteket tekintve 4 gyors diszkrét bemenetet kínál, amelyek megfelelnek az IEC 61131-2 Type 1 szabványnak, sink logikával, 2,81 kOhm bemeneti impedanciával és 7,5 mA bemeneti árammal. A kimeneti oldalon 4 tranzisztoros gyors kimenet található, egyenként 0,5 A terhelhetőséggel, source logikával. Az eszköz kiemelkedő gyorsaságú kapcsolási időket biztosít: mind a be- és kikapcsolási idő 1 μs vagy kevesebb. A kapcsolási frekvencia akár 300 kHz is lehet, és a készülék rendelkezik beállítható szűrési idővel a bemenetekhez 0,001 ms-tól 12 ms-ig. A kimenetek automatikus rövidzárlat és túlterhelés elleni védelemmel vannak ellátva, 200 ms automatikus visszaállítási idővel.
A kommunikációs lehetőségek terén a TM262L20MESE8T kivételesen sokoldalú. Rendelkezik egy 10/100 Mbit/s sebességű Ethernet 1 porttal RJ45 csatlakozóval, valamint egy második Ethernet 2 porttal, ami két RJ45 csatlakozót kínál 100/1000 Mbit/s sebességgel. Ezen felül található rajta egy soros port RJ45 csatlakozóval, ami RS232/RS485 szabványú kommunikációt tesz lehetővé 115 kbit/s sebességgel, valamint USB mini B csatlakozó 480 Mbit/s adatátviteli sebességgel. A készülék több kommunikációs protokollt támogat, többek között: EtherNet/IP adapter és scanner funkciókat, Modbus TCP kliens/szerver és IO scanner szolgáltatásokat, Modbus SL kommunikációt, valamint webszerver funkcionalitást és biztonságos kommunikációt TLS 1.2/1.3 protokollokkal. Emellett támogatja az OPC UA szervert és klienst titkosítással, valamint további fejlett kommunikációs szolgáltatásokat, mint az MQTTs, HTTPs API, SQL kliens és SNMP kliens/szerver.
A vezérlő memória kapacitása 32 MB program RAM, 32 MB operációs rendszer/weboldal RAM, 192 MB rendszermemória RAM, valamint 1 GB beépített flash memória a felhasználói programok biztonsági mentéséhez. Az adatok tárolása opcionálisan bővíthető 32 GB-os SDHC kártyával. A programok és adatok megőrzése áramkimaradás esetén 1000 órán keresztül biztosított 25 °C-on. A készülék valós idejű órával rendelkezik, havi maximum 10 másodperces eltéréssel, és minimum 0,5 ms ciklusidővel működik.
A TM262L20MESE8T vezérlő különböző I/O bővítési lehetőségeket kínál: támogatja a 7 TM3 I/O modult (helyi I/O architektúrában vagy távoli I/O architektúrában), valamint akár 64 TM3, TM5 vagy TM7 I/O szigetet (elosztott I/O architektúrában). A pozicionálási feladatokhoz koordinált tengelyfunkciókat tartalmazó könyvtárakkal rendelkezik. A rendszer rugalmasan konfigurálható: 8 eseményvezérelt feladat, 4 ciklikus master feladat, vagy 3 ciklikus master feladat + 1 szabadon futó feladat, illetve 8 külső eseményvezérelt feladat állítható be.
Modicon M262 TM262L20MESE8T műszaki adatok
Alapvető jellemzők
Termékcsalád: Logic/motion controller - Modicon M262
Terméktípus: Logikai vezérlő
Névleges tápfeszültség: 24 V DC - 15...20 %
Diszkrét I/O szám: 8
Felsőszintű kapcsolódás: IIoT-ready gép a felhőhöz, Csatlakoztatott gép az üzemhez
Kiegészítő információk
Tápfeszültség határok: 20,4...28,8 V DC
PLC teljesítményfelvétel: 82 W
Bekapcsolási áram: 40 A
Túlfeszültség védelem: Van
Diszkrét bemenet szám: 4, gyors diszkrét bemenet az IEC 61131-2 Type 1-nek megfelelően
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet logika: Sink
Feszültség 1 állapot garantált: >= 15 V DC esetén
Feszültség 0 állapot garantált: <= 5 V DC esetén
Diszkrét bemenet áram: 7.5 mA gyors bemenet esetén
Bemeneti impedancia: 2.81 kOhm bemenetnél
Válaszidő: <= 1 μs bekapcsolási idő az I0...I3 termináloknál gyors bemenetekhez, <= 1 μs kikapcsolási idő az I0...I3 termináloknál gyors bemenetekhez, <= 1 μs bekapcsolási idő a Q0...Q3 termináloknál gyors kimenetekhez, <= 1 μs kikapcsolási idő a Q0...Q3 termináloknál gyors kimenetekhez
Kimenetek
Diszkrét kimenet szám: 4 tranzisztoros gyors kimenet
Diszkrét kimenet feszültség: 24 V DC
Diszkrét kimenet áram: 0.5 A gyors kimenetekhez (Q0...Q3)
Diszkrét kimenet típus: Tranzisztor
Diszkrét kimenet logika: Source
Kimenet feszültség határok: 30 V DC
Maximum áram kimenetenként: 0.5 A a Q0...Q3 gyors kimeneteknél
Maximum kimeneti frekvencia: 300 kHz
Pontosság: +/- 0.1% 0.02...0.1 kHz-en gyors kimeneteknél, +/- 1% 0.1...1 kHz-en gyors kimeneteknél
Memória és feldolgozás
Végrehajtási idő 1 KInstrukcióra: 0.003 ms
Memória kapacitás: 32 MB program RAM, 32 MB OS/weboldal RAM, 192 MB rendszermemória RAM
Adatmentés: 1 GB beépített flash memória a felhasználói programok biztonsági mentéséhez
Adattárolás eszköz: <= 32 GB SDHC kártya (opcionális)
Biztonsági mentés ideje: 1000 óra 25 °C-on
Kommunikáció
Integrált kapcsolati típus: Ethernet 1 RJ45 csatlakozóval és 10/100BASE-T interfésszel, Ethernet 2 két RJ45 csatlakozóval és 100/1000BASE-T interfésszel, Soros kapcsolat RJ45 csatlakozóval és RS232/RS485 interfésszel, Smart Communication Bus, TM3 IO bus, USB mini B
Átviteli sebesség: 115 kbit/s 15 m busz hossznál RS485 esetén, 115 kbit/s 3 m busz hossznál RS232 esetén, 480 Mbit/s 3 m busz hossznál USB esetén, 10/100 Mbit/s Ethernet1 esetén, 10/100/1000 Mbit/s Ethernet2 esetén
Kommunikációs port protokollok: EtherNet/IP adapter, EtherNet/IP scanner, Modbus TCP kliens/szerver, Modbus TCP IO scanner, Modbus TCP NVL, Ethernet RSTP, Modbus SL kliens/szerver, Modbus SL IO scanner
Fizikai jellemzők
Magasság: 100 mm
Mélység: 90 mm
Szélesség: 125 mm
Szerelési támogatás: Top hat típusú TH35-15 sín az IEC 60715-nek megfelelően, Top hat típusú TH35-7.5 sín az IEC 60715-nek megfelelően, lemez vagy panel rögzítő készlettel
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20...60 °C (vízszintes telepítés), -20...50 °C (függőleges telepítés), -20...45 °C (lapos felszerelés)
Tárolási környezeti hőmérséklet: -40...85 °C
Relatív páratartalom: 10...95%, páralecsapódás nélkül (üzemelés közben), 10...95%, páralecsapódás nélkül (tárolás közben)
IP védettségi fokozat: IP20
Szennyezési fokozat: 2
Üzemeltetési magasság: 0...2000 m
Tárolási magasság: 0...3000 m
