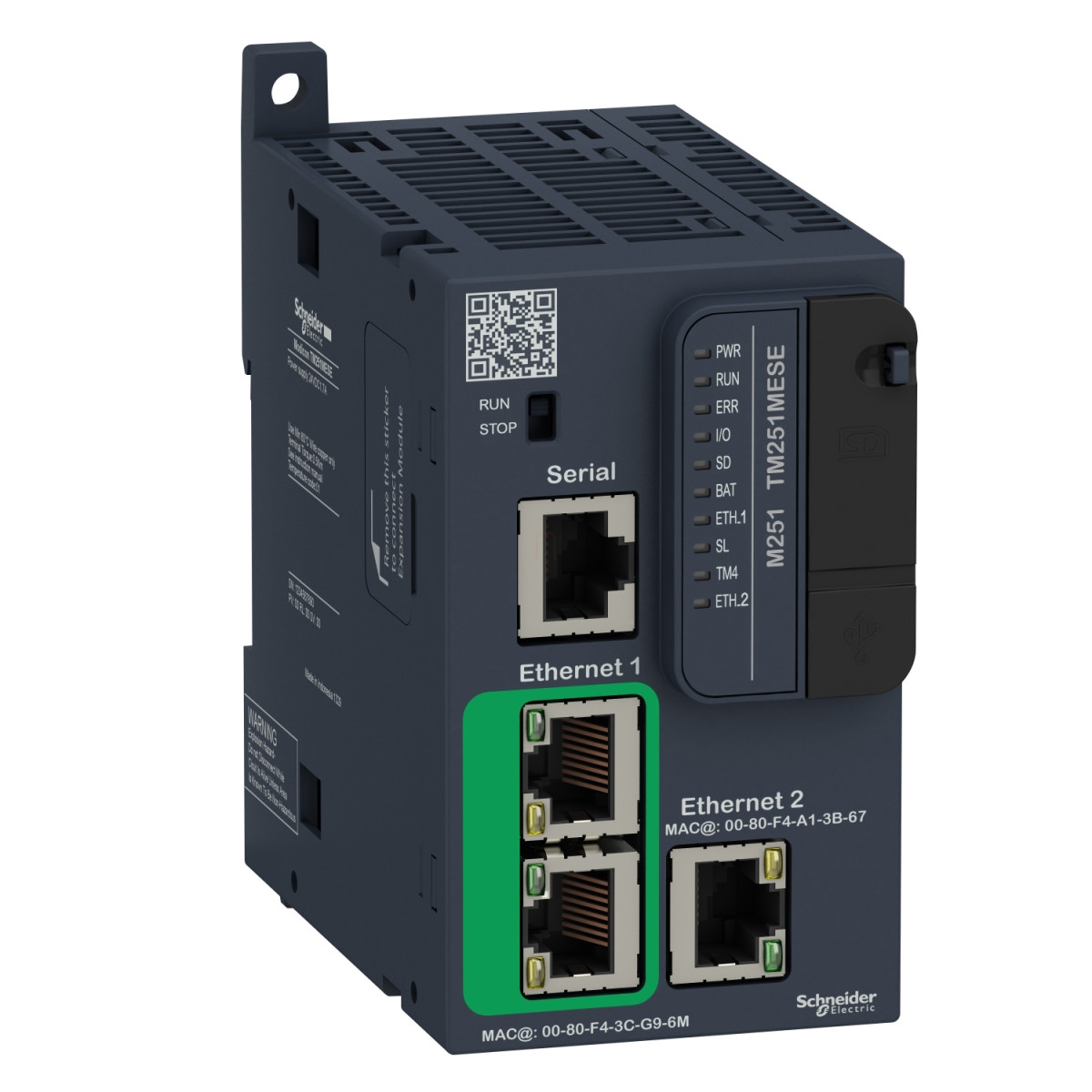

A Schneider Electric Modicon M251 TM251MESE egy rendkívül sokoldalú és nagy teljesítményű gépvezérlő PLC, amely kifejezetten elosztott I/O architektúrához lett kifejlesztve. Ez a kompakt méretű, mégis robusztus logikai vezérlő ideális választás ipari automatizálási rendszerek számára, ahol a megbízhatóság, a gyors kommunikáció és a rugalmas csatlakoztathatóság alapvető követelmény.
A TM251MESE vezérlő 24 V DC tápfeszültséggel működik, működési feszültségtartománya 20,4-28,8 V. A bekapcsolási áramfelvétel 50 A, míg normál üzemben a teljesítményfelvétel 32,6-40,4 W között mozog, a csatlakoztatott I/O bővítőmodulok számától függően. A készülék akár 7 lokális vagy 14 távoli I/O bővítőmodult támogat, így rendkívül rugalmasan alkalmazható különböző méretű automatizálási projektekhez. Az eszköz memóriakapacitása 64 MB RAM a rendszermemória számára, valamint 128 MB beépített flash memória a felhasználói programok biztonsági mentéséhez. Adattárolásra opcionálisan akár 16 GB-os SD kártya is használható. A belső óra pontosságát mutatja, hogy az óra drift nem haladja meg a 60 másodpercet havonta 25°C-on.
A Modicon M251 TM251MESE kommunikációs lehetőségei kiemelkedőek: USB port mini B USB 2.0 csatlakozóval, nem izolált soros port RJ45 csatlakozóval és RS232/RS485 interfésszel, valamint két Ethernet port RJ45 csatlakozókkal. Az Ethernet portok 10BASE-T/100BASE-TX szabványt támogatnak, az első két rézkábeles csatlakozást, míg a második egy rézkábeles csatlakozást biztosít. A soros kommunikáció 1,2-115,2 kbit/s sebességgel működik (alapértelmezetten 115,2 kbit/s), míg az USB kapcsolat 480 Mbit/s sebességet kínál. A kommunikációs protokollok között megtalálható a Modbus TCP kliens/szerver, Modbus TCP slave eszköz, Ethernet/IP originátor és target, valamint számos egyéb szolgáltatás, mint a web szerver, FTP kliens/szerver, SNMP kliens/szerver, SQL kliens, OPC UA szerver és DNS kliens funkciók. A készülék maximum 8 Modbus szervert, 8 Modbus klienst, 16 Ethernet/IP target eszközt, 4 FTP szervert, 10 web szervert és 8 SoMachine protokollt támogat egyidejűleg.
A vezérlési funkciók terén a TM251MESE igen fejlett képességekkel rendelkezik. Az alkalmazási struktúra 4 ciklikus master feladatot, 8 esemény feladatot, vagy alternatívan 3 ciklikus master feladatot és 1 szabadon futó feladatot, valamint 8 külső esemény feladatot támogat. A végrehajtási idő 1 KInstruction-re 0,3 ms az esemény és periodikus feladatok esetén, míg 0,7 ms egyéb utasításokra. A ciklusidő 10 ms 16 EtherNet/IP eszköz esetén, és 64 ms 64 Modbus TCP eszköz esetén.
A készülék fizikai kialakítása kompakt, 90 mm magas, 95 mm mély és 54 mm széles, tömege mindössze 0,22 kg. A vezérlő felszerelhető TH35-15 vagy TH35-7,5 típusú sínre, illetve panelre vagy lapra rögzítőkészlettel. IP20-as védettségi fokozattal rendelkezik védőborítással. A működési hőmérséklettartomány -10°C és 55°C között van vízszintes telepítés esetén, míg függőleges telepítésnél -10°C és 35°C között. Az egység kiváló rezgés- és ütésállósággal rendelkezik, kibírja a 3,5 mm 5-8,4 Hz közötti és a 3 g 8,4-150 Hz közötti rezgéseket, valamint a 15 g, 11 ms időtartamú ütéseket.
Schneider Electric Modicon M251 - TM251MESE -gépvezérlő PLC műszaki adatok
Alap jellemzők
Termékcsalád: Modicon M251
Termék típusa: Logikai vezérlő
Névleges tápfeszültség: 24 V DC
Kiegészítő jellemzők
I/O bővítőmodulok maximális száma: 7 (helyi I/O-architektúra) / 14 (távoli I/O-architektúra)
Tápfeszültség határértékek: 20,4-28,8 V
Bekapcsolási áramfelvétel: 50 A
Teljesítményfelvétel: 32,6-40,4 W (max. számú I/O bővítőmodullal)
Memóriakapacitás: 64 MB rendszermemória (RAM)
Adatmentés: 128 MB beépített flash memória a felhasználói programok biztonsági mentéséhez
Adattárolás: <= 16 GB SD kártya (opcionális)
Elem típusa: BR2032 lítium, nem tölthető, elem élettartama: 4 év
Biztonsági mentés ideje: 2 év 25 °C-on
Végrehajtási és kommunikációs jellemzők
Végrehajtási idő 1 KInstruction-re: 0,3 ms esemény és periodikus feladatokra / 0,7 ms egyéb utasításokra
Alkalmazási struktúra: 4 ciklikus master feladat / 8 esemény feladat / 3 ciklikus master feladat + 1 szabadon futó feladat / 8 külső esemény feladat
Valós idejű óra: Igen
Óra drift: <= 60 s/hónap 25 °C-on
Csatlakozási lehetőségek
Beépített csatlakozás típusa:
- USB port mini B USB 2.0 csatlakozóval
- Nem izolált soros port RJ45 csatlakozóval és RS232/RS485 interfésszel
- Dual-port Ethernet 1 RJ45 csatlakozóval
- Ethernet port Ethernet 2 RJ45 csatlakozóval
Tápellátás (soros): soros port tápellátása: 5 V, <200 mA
Átviteli sebesség:
- 1,2-115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 15 m busz hosszúságra RS485 esetén
- 1,2-115,2 kbit/s (alapértelmezetten 115,2 kbit/s) 3 m busz hosszúságra RS232 esetén
- 480 Mbit/s 3 m busz hosszúságra USB esetén
Fizikai jellemzők
Magasság: 90 mm
Mélység: 95 mm
Szélesség: 54 mm
Nettó tömeg: 0,22 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 védőborítással
Szennyezési fokozat: 2
Üzemi hőmérséklet: -10-35 °C (függőleges telepítés) / -10-55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25-70 °C
Relatív páratartalom: 10-95%, kondenzáció nélkül (működés és tárolás közben)
Üzemi magasság: 0-2000 m
Tárolási magasság: 0-3000 m
Rezgésállóság: 3,5 mm 5-8,4 Hz-en szimmetrikus sínen / 3 g 8,4-150 Hz-en szimmetrikus sínen / 3,5 mm 5-8,4 Hz-en panelre szerelve / 3 g 8,4-150 Hz-en panelre szerelve
Ütésállóság: 15 g 11 ms-ig
Tanúsítványok
CE, cULus, UKCA, DNV-GL, ABS, LR
