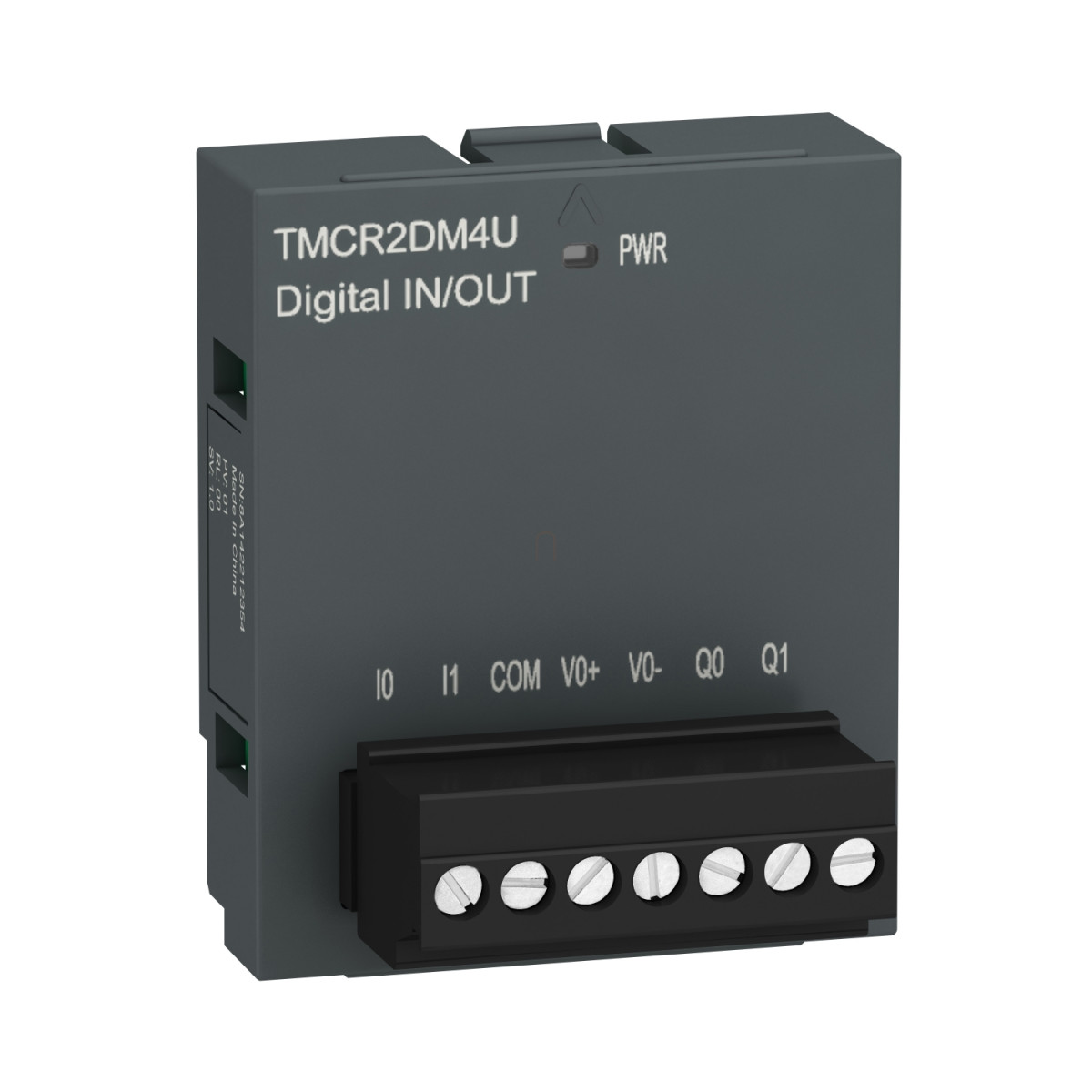

Az Easy Modicon M200 TMCR2DM4U egy rendkívül megbízható digitális bemeneti és tranzisztoros kimeneti bővítőkártya, amelyet a Schneider Electric kifejezetten az Easy Modicon M200 PLC rendszerekhez fejlesztett ki. Ez a kompakt modul két digitális bemenettel és két tranzisztoros nyelő kimenettel rendelkezik, ideális választás kisebb automatizálási feladatokhoz, ahol korlátozott számú I/O pontra van szükség, de a megbízhatóság és a precíz működés alapkövetelmény.
A TMCR2DM4U modul két digitális bemenete 24 V DC feszültséggel működik, és 1-es típusú IEC 61131-2 szabványnak megfelelő kialakítással rendelkezik. Az 5 mA bemeneti árammal és a nyelő vagy forrás (pozitív/negatív) logikával kompatibilis bemenetek rendkívül rugalmasan alkalmazhatók különböző érzékelők és kapcsolók csatlakoztatásához. A 4 ms-os konfigurálható szűrési idővel rendelkező bemenetek megbízhatóan kezelik a különböző jeltípusokat, minimalizálva a téves jelzések kockázatát. A bemenet akkor érzékel logikai 1-et, ha a feszültség legalább 15 V, és az áram minimum 2,5 mA; míg a logikai 0 állapotot 5 V vagy az alatti feszültség és 1,5 mA vagy az alatti áram garantálja.
A modul két tranzisztoros nyelő kimenete ugyancsak 24 V DC feszültséggel működik, és kimeneteként 0,5 A áramot képes szolgáltatni. A kimeneti frekvencia 0,1 kHz a Q0...Q1 kimeneteken, ami ideálissá teszi számos alkalmazáshoz, beleértve a szelepek, relék, jelzőfények és kisebb motorok vezérlését. A maximális szivárgási áram mindössze 0,1 mA a tranzisztoros kimeneteknél, és a maximális feszültségesés kisebb mint 1 V, ami rendkívül hatékony és pontos vezérlést tesz lehetővé. A COM 0 közös ponton a maximális kimeneti áram elérheti az 1 A-t, ami elegendő rugalmasságot biztosít a legtöbb alkalmazásban. Az elektromos csatlakoztatás a 7 pólusú, 1,5 mm² keresztmetszetű vezetékek fogadására alkalmas csavaros sorkapocs segítségével történik, 3,5 mm-es osztástávolsággal.
A Schneider Electric TMCR2DM4U modul kompakt méretekkel rendelkezik: 41 mm magasság, 35 mm szélesség és 15 mm mélység, így könnyen beilleszthető szűk vezérlőszekrényekbe is. A mindössze 0,023 kg tömegű eszköz könnyen kezelhető és telepíthető. A modul rendelkezik egy zöld színű LED-del, amely a tápellátás (PWR) jelzésére szolgál, így mindig látható az eszköz működési állapota. A bemeneti impedancia 4,7 kOhm, ami megfelelő kompatibilitást biztosít a legtöbb ipari érzékelővel és kapcsolóval. Az eszköz CE jelöléssel van ellátva, igazolva, hogy megfelel az európai biztonsági, egészségügyi és környezetvédelmi követelményeknek.
Schneider Electric Modicon Easy M200 - TMCR2DM4U - TMC bővítőmodul, 2DI + 2DO műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Modicon M200
Terméktípus: Digitális bemenet és tranzisztoros nyelő bővítőkártya
Kompatibilitás: Easy Modicon M200
Bemeneti jellemzők
Digitális bemenetek száma: 2, IEC 61131-2 szabványnak megfelelő 1-es típus
Bemeneti feszültség: 24 V DC
Bemeneti áram: 5 mA bemenetenként
Bemeneti logika: Nyelő vagy forrás (pozitív/negatív)
Konfigurálható szűrési idő: 4 ms bemenetenként
Bemeneti impedancia: 4,7 kOhm
Garantált 0 feszültség állapot: ≤ 5 V
Garantált 0 áram állapot: ≤ 1,5 mA
Garantált 1 feszültség állapot: ≥ 15 V
Garantált 1 áram állapot: ≥ 2,5 mA
Kimeneti jellemzők
Digitális kimenetek száma: 2 tranzisztoros nyelő
Kimeneti feszültség: 24 V DC
Kimeneti áram: 0,5 A
Maximális áram közös kimeneti pontonként: 1 A a COM 0 ponton
Kimeneti frekvencia: 0,1 kHz a Q0...Q1 kimeneteken
Maximális szivárgási áram: 0,1 mA tranzisztoros kimenetnél
Maximális feszültségesés: <1 V
Csatlakoztatás és mechanikai tulajdonságok
Elektromos csatlakozás: 7 x 1,5 mm² csavaros sorkapocs 3,5 mm-es osztással a bemenetek és kimenetek számára
Maximális kábelhossz eszközök között: Sodrott, árnyékolatlan érpár: <50 m bemenetnél, <150 m kimenetnél
Szigetelés: Bemenet és belső logika között, Kimenet és belső logika között
Helyi jelzés: 1 LED (zöld) tápellátás jelzésére (PWR)
Magasság: 41 mm
Mélység: 15 mm
Szélesség: 35 mm
Nettó súly: 0,023 kg
Környezeti jellemzők
Jelölés: CE
