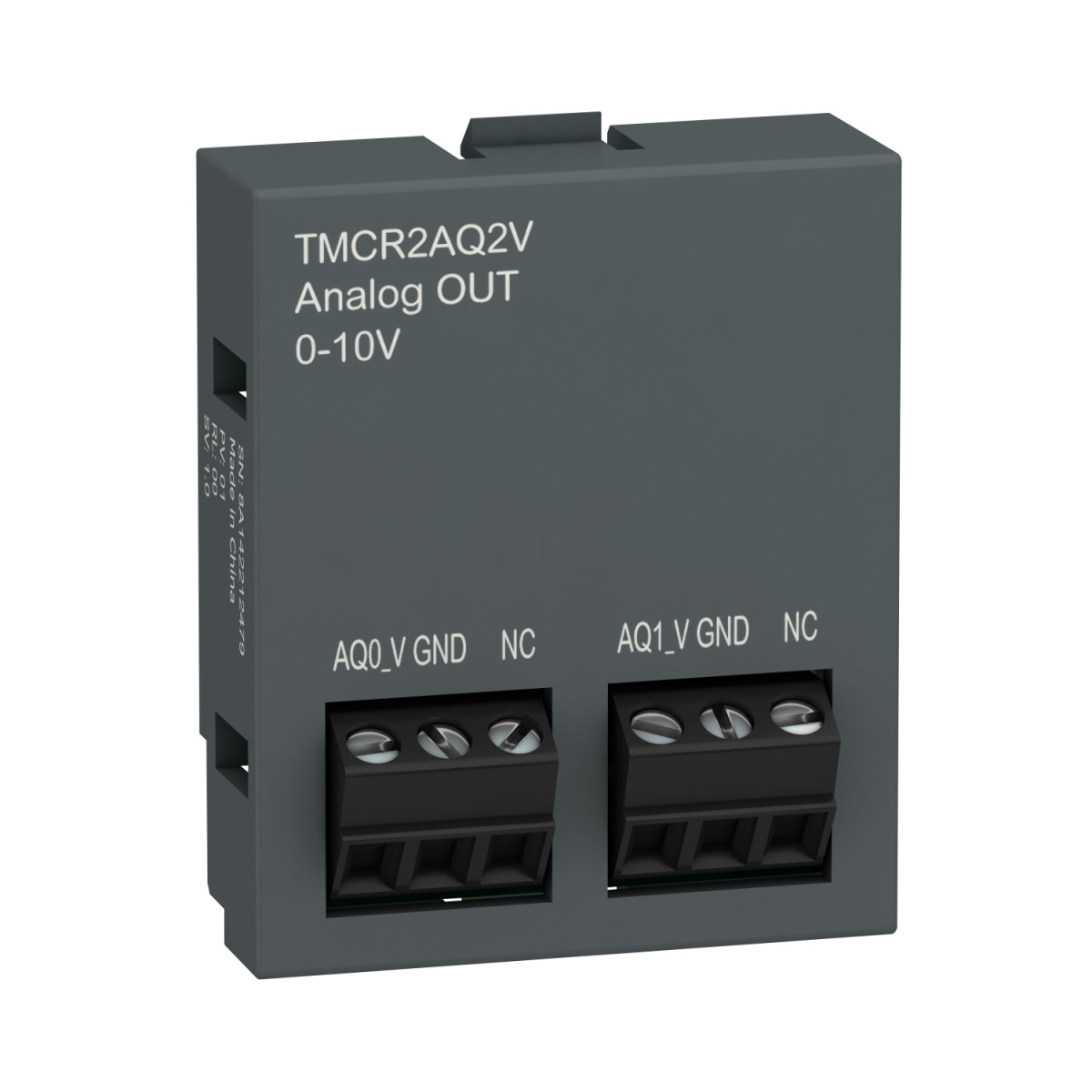

A Schneider Electric Modicon Easy M200 termékcsaládba tartozó TMCR2AQ2V analóg kimeneti bővítőmodul ideális választás ipari automatizálási rendszerek számára, ahol precíz analóg feszültségvezérlésre van szükség. Ez a kompakt modul két független analóg feszültségkimenetet biztosít, amelyek 0-10 V tartományban működnek, így tökéletesen alkalmazható szelepek, frekvenciaváltók, kijelzők és egyéb feszültségvezérelt eszközök irányítására.
A TMCR2AQ2V modul 12 bites felbontással rendelkezik, ami 2,44 mV-os LSB értéket jelent a 0-10 V-os tartományban. Ez a nagy pontosság lehetővé teszi a finom beállításokat és a precíz vezérlést. Az abszolút pontossági hiba mindössze ±1% a teljes skálán, 25°C-on pedig még ennél is jobb, ±0,3%. A hőmérséklet-drift csekély mértékű, ±0,02%FS/°C, az ismételhetőségi pontosság ±0,4%FS, a nemlinearitás pedig mindössze ±0,01%FS. Ezek az értékek biztosítják a stabil és megbízható működést változó környezeti feltételek mellett is.
A modul műszaki tulajdonságai közé tartozik a 20 ms-os konverziós idő és a 40 ms-os stabilizációs idő, ami gyors reakciót tesz lehetővé a vezérlési folyamatokban. A kimenetek csatlakoztatása 3 x 1,5 mm² méretű vezetékekkel történik, 2 db, 3,81 mm-es osztású csavaros sorkapoccsal. A modul ellenállásos terhelésre van optimalizálva, minimum 2 kOhm terhelő impedanciával. A kimenet és a belső logika között nincs szigetelés, amit a tervezésnél figyelembe kell venni. Az áthallás értéke legfeljebb 1 LSB, ami minimális interferenciát jelent a kimenetek között.
A TMCR2AQ2V modul kompakt méretekkel rendelkezik: 41 mm magas, 35 mm széles és 15 mm mély. A kis helyigény ellenére robusztus kialakítású, és 10 ms-os mikroszakadás-immunitással bír, ami növeli a rendszer megbízhatóságát zavaros tápellátási körülmények között is. A maximális kábelezési távolság sodort, árnyékolt érpáras kábel használatával legfeljebb 30 méter lehet a kimenetekhez, ami rugalmasságot biztosít a telepítés során. Ez a típusú kábelezés csökkenti az elektromágneses interferenciák hatását, és javítja a jel minőségét.
Schneider Electric Modicon Easy M200 - TMCR2AQ2V - TMC bővítőmodul, 2AO, 0-10V műszaki adatok
Alap információk
Termékcsalád: Easy Modicon M200
Terméktípus: Analóg kimeneti bővítőmodul
Kompatibilitás: Easy Modicon M200
Kimeneti jellemzők
Analóg kimenetek száma: 2
Analóg kimenet típusa: Feszültség: 0...10 V
Analóg kimenet felbontása: 12 bit
LSB érték: 2,44 mV 0...10 V feszültség
Terhelés típusa: Ellenállásos
Terhelési impedancia: >= 2 kOhm
Időzítési paraméterek
Konverziós idő: 20 ms
Stabilizációs idő: 40 ms
Pontossági adatok
Abszolút pontossági hiba: +/- 1 % teljes skálán, +/- 0,3 % teljes skálán 25 °C-on
Hőmérséklet drift: +/- 0,02 %FS/°C
Ismétlési pontosság: +/- 0,4 %FS
Nemlinearitás: +/- 0,01 %FS
Áthallás: <= 1 LSB
Csatlakozás és kábelezés
Kábel típusa: Sodort, árnyékolt érpáras kábel
Elektromos csatlakozás: 3 x 1,5 mm² 2 csavaros sorkapocs 3,81 mm-es osztással a kimenetekhez
Maximális kábelhossz eszközök között: Sodort, árnyékolt érpáras kábel: <30 m kimenethez
Szigetelés: Nincs szigetelés az analóg kimenet és a belső logika között
Fizikai jellemzők
Magasság: 41 mm
Mélység: 15 mm
Szélesség: 35 mm
Környezeti paraméterek
Mikroszakadás-immunitás: 10 ms
