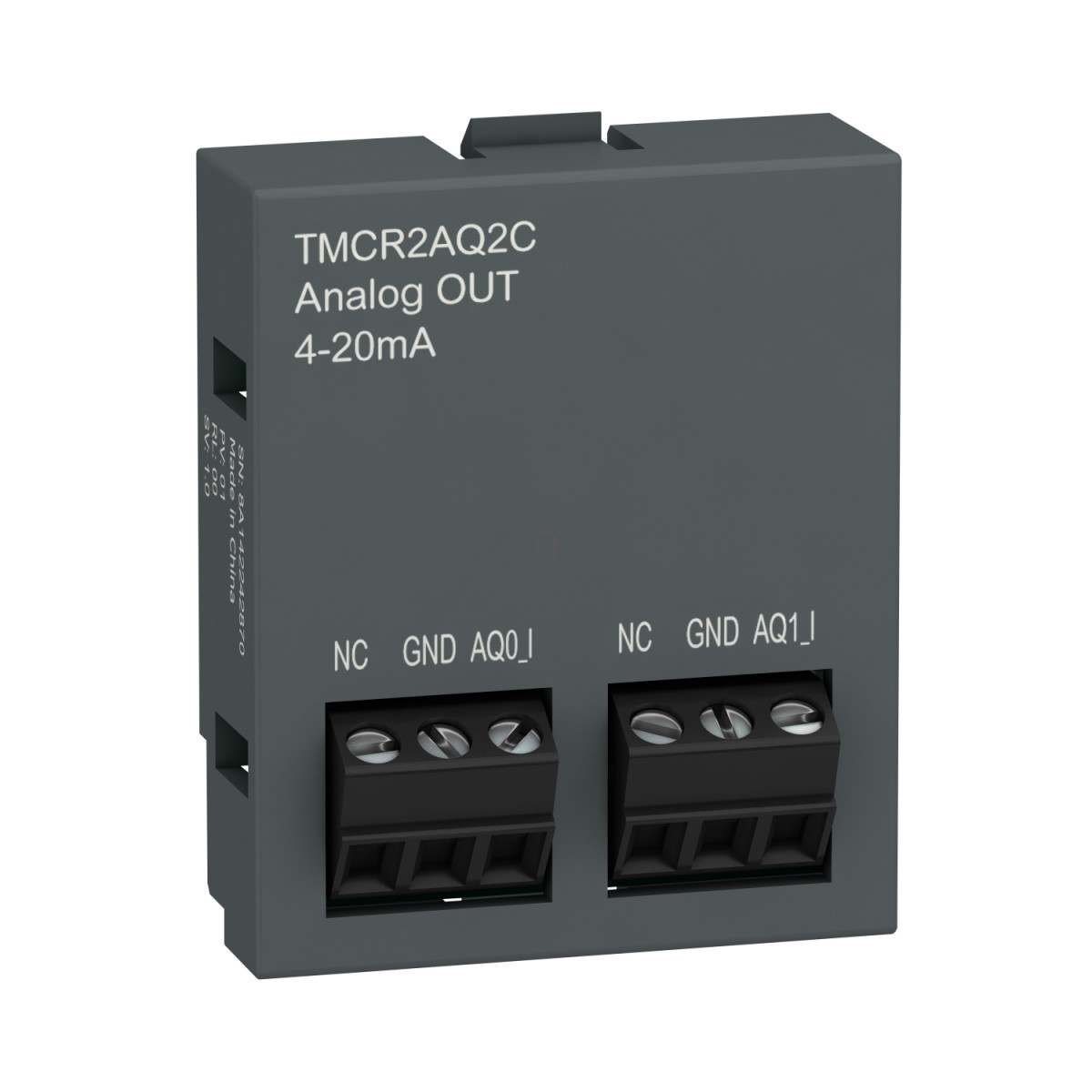

A Schneider Electric TMCR2AQ2C analóg kimeneti cartridge az Easy Modicon M200 termékcsaládhoz készült, kifejezetten ipari automatizálási feladatokhoz. Ez a nagy pontosságú modul lehetővé teszi, hogy a PLC rendszeredet kiegészítsd két analóg áramkimenettel, amelyek 4-20 mA tartományban működnek, így ideális választás folyamatvezérlési, motorirányítási vagy egyéb precíziós alkalmazásokhoz.
A TMCR2AQ2C modul kiemelkedő tulajdonsága a 12 bites felbontás, amely 3,91 µA LSB értéket biztosít a 4-20 mA áramtartományban. Ez rendkívül finom szabályozást tesz lehetővé a csatlakoztatott eszközök számára, legyen szó frekvenciaváltókról, proporcionális szelepekről vagy más analóg vezérlésű berendezésekről. A kimenet maximum 500 Ohm ellenállású terhelést képes meghajtani, ami a legtöbb ipari alkalmazáshoz tökéletesen elegendő. A modul pontossága kiemelkedő: 25°C-on mindössze ±0,3% a teljes skálára vonatkoztatva, míg a teljes hőmérsékleti tartományon ±1%. A hőmérsékleti drift alacsony, mindössze ±0,02%FS/°C, így a modul kiválóan alkalmazható változó hőmérsékletű környezetben is.
A TMCR2AQ2C műszakilag átgondolt kialakítást kapott: a 20 ms konverziós idő és a 40 ms stabilizációs idő gyors válaszidőt biztosít a folyamatirányítási feladatokhoz. A nem-linearitás mindössze ±0,01%FS, a keresztbeszélgetés pedig 1 LSB alatt marad, így a két csatorna egymástól függetlenül, nagy pontossággal működtethető. Az elektromos csatlakoztatás egyszerű: 3,81 mm osztású, 2 csavarterminálból álló csatlakozóblokkokkal rendelkezik, amelyek 3 x 1,5 mm² keresztmetszetű vezetékeket fogadnak. A dokumentáció szerint árnyékolt, sodrott érpáros kábelt kell használni a kimenetekhez, maximum 30 méteres távolságig. Fontos megjegyezni, hogy az analóg kimenetek és a belső logika között nincs galvanikus elválasztás (nem szigetelt), amit a tervezésnél figyelembe kell venni.
A modul kompakt méretekkel rendelkezik (magasság: 41 mm, szélesség: 35 mm, mélység: 15 mm), így minimális helyet foglal a vezérlőszekrényben. A mikroáramkimaradásokkal szembeni immunitás 10 ms, ami ipari környezetben megfelelő védelmet biztosít a rövid tápfeszültség-kimaradások ellen. A TMCR2AQ2C használatával az Easy Modicon M200 PLC-d képességeit jelentősen kibővítheted, lehetővé téve precíziós analóg vezérlési feladatok megvalósítását.
Schneider Electric Modicon Easy M200 - TMCR2AQ2C - TMC bővítőmodul, 2AO, 4-20mA műszaki adatok
Termék jellemzők
Termékcsalád: Easy Modicon M200
Terméktípus: Analóg kimeneti cartridge
Kompatibilitás: Easy Modicon M200
Analóg kimeneti jellemzők
Analóg kimenetek száma: 2
Analóg kimenet típusa: Áram: 4...20 mA
Analóg kimenet felbontása: 12 bit
LSB érték: 3,91 µA 4...20 mA áramkimenet esetén
Terhelés típusa: Rezisztív
Terhelési impedancia: <= 500 Ohm
Konverziós idő: 20 ms
Stabilizációs idő: 40 ms
Pontossági paraméterek
Abszolút pontossági hiba: +/- 1% teljes skálára
Abszolút pontossági hiba 25°C-on: +/- 0,3% teljes skálára
Hőmérséklet drift: +/- 0,02%FS/°C
Ismétlési pontosság: +/- 0,4%FS
Nem-linearitás: +/- 0,01%FS
Csatornák közötti áthallás: <= 1 LSB
Csatlakozás és kábelezés
Kábel típusa: Árnyékolt, sodrott érpáras kábel
Elektromos csatlakozás: 3 x 1,5 mm² 2 csavarterminál blokk 3,81 mm osztással a kimenetekhez
Maximális kábelhosszúság: Árnyékolt, sodrott érpáras kábel: <30 m a kimenetekhez
Szigetelés: Nincs szigetelés az analóg kimenet és a belső logika között
Mechanikai jellemzők
Magasság: 41 mm
Mélység: 15 mm
Szélesség: 35 mm
Környezeti jellemzők
Mikroáramkimaradásokkal szembeni immunitás: 10 ms
