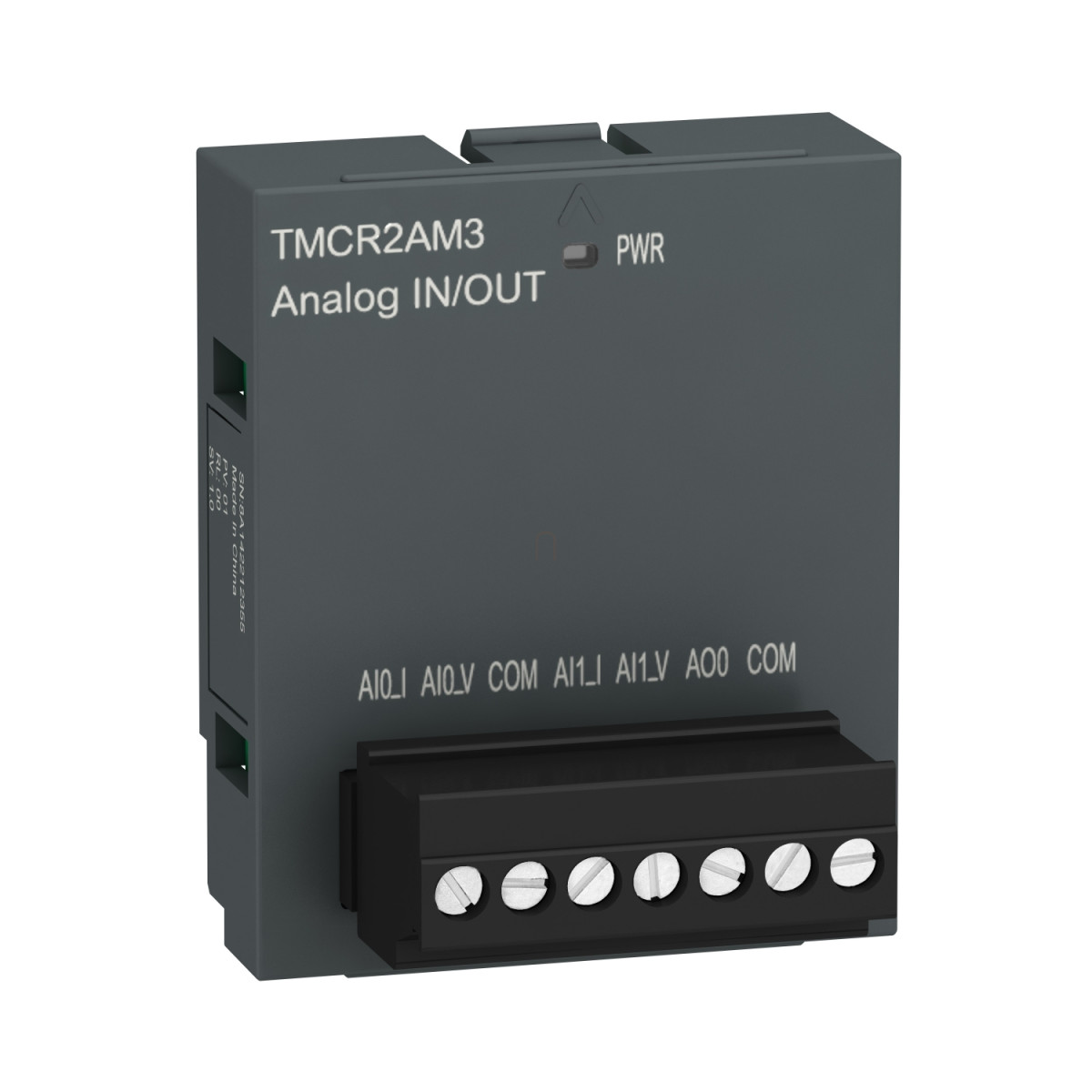

Az Easy Modicon M200 termékcsaládba tartozó TMCR2AM3 analóg I/O bővítőkártya az ipari automatizálás területén kiváló megoldást nyújt a precíz analóg jelek kezelésére. Ez a kompakt kialakítású modul 2 analóg bemenettel és 1 analóg kimenettel rendelkezik, amelyek segítségével a PLC-alapú vezérlőrendszerek képesek különböző analóg jeleket fogadni és kiadni a folyamatirányítás során.
A TMCR2AM3 modul rendkívüli rugalmasságot biztosít a jeltípusok terén. A két analóg bemenet többféle jeltípus fogadására is képes: támogatja a 4-20 mA, 0-20 mA áramjeleket, valamint a 0-10 V és 0-5 V feszültségjeleket is. Hasonlóképpen az analóg kimenet is ugyanezen jeltartományokban képes jeleket szolgáltatni. Ez a sokoldalúság lehetővé teszi, hogy különböző érzékelőkkel és beavatkozókkal zökkenőmentesen működjön együtt. Az analóg be- és kimenetek 16 bites felbontásának köszönhetően rendkívül pontos jelfeldolgozást és szabályozást tesz lehetővé. A 16 bites felbontás biztosítja a finom jelváltozások érzékelését és a precíz kimeneti jelek szolgáltatását, ami elengedhetetlen a kritikus alkalmazásoknál, ahol a pontosság kulcsfontosságú tényező.
A modul kiváló műszaki paraméterekkel rendelkezik, amelyek garantálják a megbízható működést. Az LSB érték (legkisebb értékes bit) különböző jeltartományokhoz igazodik: 2 μA a 0-5 V feszültség és 4-20 mA áram esetén, 2 μA a 0-10 V feszültség és 0-20 mA áram tartományokban, valamint 1 mV értéket biztosít a 0-20 mA áram és 0-5 V feszültség, illetve a 4-20 mA áram és 0-10 V feszültség kombinációk esetén. A konverziós idő mindössze 2 ms, a mintavételezési időtartam 1 ms, a stabilizálási idő pedig 40 ms, ami gyors válaszidőt tesz lehetővé a szabályozási folyamatokban. Az abszolút pontossági hiba +/- 1% a teljes skálán 55 °C hőmérsékleten, és a modul 80 dB-es áthallási paramétert biztosít. Az impedancia értékek szintén optimalizálva vannak: a bemeneti impedancia ≤ 250 Ohm áram és ≥ 1 MOhm feszültség esetén, míg a kimeneti terhelő impedancia ≤ 500 Ohm és ≥ 2 kOhm között kell, hogy legyen. A modul ellenálló a túlterheléssel szemben, a megengedett folyamatos túlterhelés 40 mA az áramforrások és 30 V a feszültségforrások esetében.
Schneider Electric Modicon Easy M200 - TMCR2AM3 - TMC bővítőmodul, 2AI+1AO műszaki adatok
Főbb jellemzők
Termékcsalád: Easy Modicon M200
Terméktípus: Analóg I/O bővítőkártya
Kompatibilitás: Easy Modicon M200
Analóg bemenetek száma: 2
Analóg bemenetek
Analóg bemenet típusai:
- Áram: 4...20 mA
- Áram: 0...20 mA
- Feszültség: 0...10 V
- Feszültség: 0...5 V
Analóg bemenet felbontása: 16 bit
Bemeneti impedancia: ≤ 250 Ohm áram esetén, ≥ 1 MOhm feszültség esetén
Megengedett folyamatos túlterhelés: 40 mA (árambemenet), 30 V (feszültségbemenet)
Analóg kimenet
Analóg kimenetek száma: 1
Analóg kimenet típusai:
- Áram: 4...20 mA
- Áram: 0...20 mA
- Feszültség: 0...10 V
- Feszültség: 0...5 V
Analóg kimenet felbontása: 16 bit
Terhelés típusa: Ellenállásos
Terhelő impedancia: ≤ 500 Ohm (ohmikus), ≥ 2 kOhm
Teljesítmény
LSB érték (legkisebb értékes bit):
- 2 μA (0...5 V feszültség, 4...20 mA áram)
- 2 μA (0...10 V feszültség, 0...20 mA áram)
- 1 mV (0...20 mA áram, 0...5 V feszültség)
- 1 mV (4...20 mA áram, 0...10 V feszültség)
Konverziós idő: 2 ms
Mintavételezési időtartam: 1 ms
Stabilizálási idő: 40 ms
Abszolút pontossági hiba: +/- 1% teljes skálán 55 °C-on
Áthallás: 80 dB
Csatlakozási és fizikai jellemzők
Kábel típusa: Sodrott, árnyékolt érpár
Elektromos csatlakozás: 7 x 1,5 mm² csavaros sorkapocs 3,5 mm-es kiosztással a bemenetek és kimenetek számára
Maximális kábeltávolság: Sodrott, árnyékolt érpár: <30 m bemenet/kimenet esetén
Szigetelés: A kimenet és a belső logika között
Helyi jelzés: 1 LED (zöld) a tápellátás jelzésére (PWR)
Méretek (Ma x Szé x Mé): 41 x 35 x 15 mm
Nettó tömeg: 0,024 kg
Környezeti adatok
Jelölés: CE
