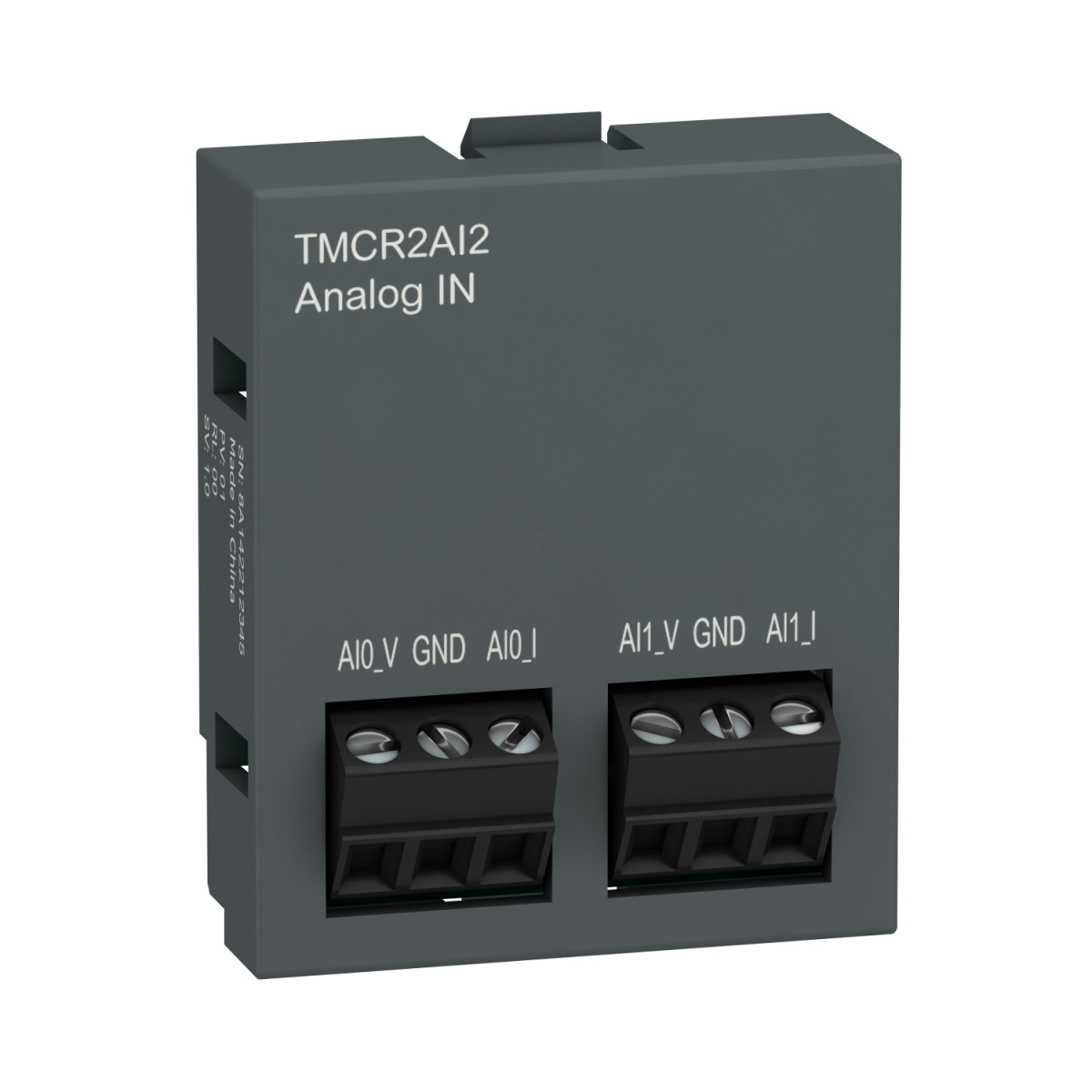

A Schneider Electric TMCR2AI2 analóg bemeneti cartridge a Modicon Easy M200 PLC sorozathoz kitűnő megoldást nyújt ipari automatizálási rendszerekhez, ahol analóg jelek feldolgozására van szükség. Ez a kompakt modul két analóg bemeneti csatornát biztosít, amelyek rendkívüli rugalmasságot kínálnak különféle alkalmazásokhoz az ipari környezetben, legyen szó gyártási folyamatok optimalizálásáról vagy rendszerfelügyeletről.
A TMCR2AI2 analóg bemeneti cartridge sokoldalúságának egyik legfontosabb jellemzője a többféle jeltípus támogatása. Képes 0-20 mA és 4-20 mA áramerősség jelek, valamint 0-10 V feszültségjelek fogadására, így szinte bármilyen ipari mérőeszköz vagy érzékelő csatlakoztatható hozzá. A 12 bites felbontás magas pontosságú mérést biztosít, ami kritikus fontosságú a precíziós vezérlést igénylő alkalmazásoknál. A kiváló jelfeldolgozási képességeket tovább erősíti a +/- 0,1% teljes skálára vonatkoztatott pontosság 25°C-on, valamint a +/- 1% teljes skálára vonatkoztatott abszolút pontossági hiba a teljes működési tartományban.
A Schneider Electric TMCR2AI2 modul műszaki paraméterei lenyűgözőek. A 20 ms-os konverziós idő és 10 ms-os mintavételi időtartam gyors reakcióidőt biztosít a változó folyamatjelekre. Az LSB értéke pontosan meghatározott: 2,44 mV a 0-10 V feszültségtartományban, 4,88 µA a 0-20 mA áramtartományban, és 3,91 µA a 4-20 mA tartományban. A modul kiváló ismételhetőséget (+/- 0,5 %FS), alacsony nem-linearitást (+/- 0,01 %FS) és minimális áthallást (<= 1 LSB) biztosít. A hőmérsékletdrift mindössze +/- 0,02 %FS/°C, ami stabil működést garantál változó környezeti körülmények között is. A bemeneti impedancia <= 250 Ohm árambemenetnél és >= 1 MOhm feszültségbemenetnél. Az eszköz tűri a folyamatos túlterhelést is: feszültségbemenetnél 13 V-ig, árambemenetnél pedig 40 mA-ig.
A TMCR2AI2 cartridge telepítése és üzemeltetése is egyszerű. Az elektromos csatlakozást 3 x 1,5 mm² 2 csavaros sorkapocs biztosítja 3,81 mm-es osztással. A maximális kábelhossz árnyékolt, sodrott érpáras kábel esetén nem haladhatja meg a 30 métert. Kompakt méretei (41 mm magasság, 15 mm mélység, 35 mm szélesség) és csekély, mindössze 0,012 kg tömege ideálissá teszik szűk helyeken történő alkalmazásra is. A modul nem rendelkezik galvanikus leválasztással az analóg bemenetek és a belső logika között, ezt érdemes figyelembe venni a tervezés során. A mikroszünetek elleni immunitás 10 ms, ami növeli a rendszer megbízhatóságát átmeneti tápellátási problémák esetén is. Az Easy Modicon M200 PLC-vel való tökéletes kompatibilitás garantálja a problémamentes integrációt a meglévő automatizálási rendszerekbe.
Schneider Electric Modicon Easy M200 - TMCR2AI2 - TMC bővítőmodul, 2AI műszaki adatok
Általános jellemzők
Terméktípus: Analóg bemeneti cartridge
Termékcsalád: Easy Modicon M200
Kompatibilitás: Easy Modicon M200
Analóg bemenetek száma: 2
Analóg bemeneti jellemzők
Analóg bemenet típusa: áram 4...20 mA, áram 0...20 mA, feszültség 0...10 V
Felbontás: 12 bit
LSB érték: 2,44 mV (0...10 V feszültség), 4,88 µA (0...20 mA áram), 3,91 µA (4...20 mA áram)
Konverziós idő: 20 ms
Mintavételezési időtartam: 10 ms
Abszolút pontossági hiba: +/- 0,1% teljes skálára 25°C-on, +/- 1% teljes skálára
Hőmérséklet drift: +/- 0,02 %FS/°C
Ismételhetőségi pontosság: +/- 0,5 %FS
Nem-linearitás: +/- 0,01 %FS
Áthallás: <= 1 LSB
Csatlakozási jellemzők
Kábelezés: Sodrott, árnyékolt érpáras kábel
Elektromos csatlakozás: 3 x 1,5 mm² 2 csavaros sorkapocs 3,81 mm-es osztással
Maximális kábelhossz: < 30 m bemenetekhez (sodrott, árnyékolt érpáras kábellel)
Szigetelés: Nincs szigetelés az analóg bemenet és a belső logika között
Fizikai jellemzők
Magasság: 41 mm
Mélység: 15 mm
Szélesség: 35 mm
Elektromos jellemzők
Megengedett folyamatos túlterhelés: 13 V (feszültség bemenet esetén), 40 mA (áram bemenet esetén)
Bemeneti impedancia: <= 250 Ohm (áram), >= 1 MOhm (feszültség)
Mikroszünet elleni immunitás: 10 ms
