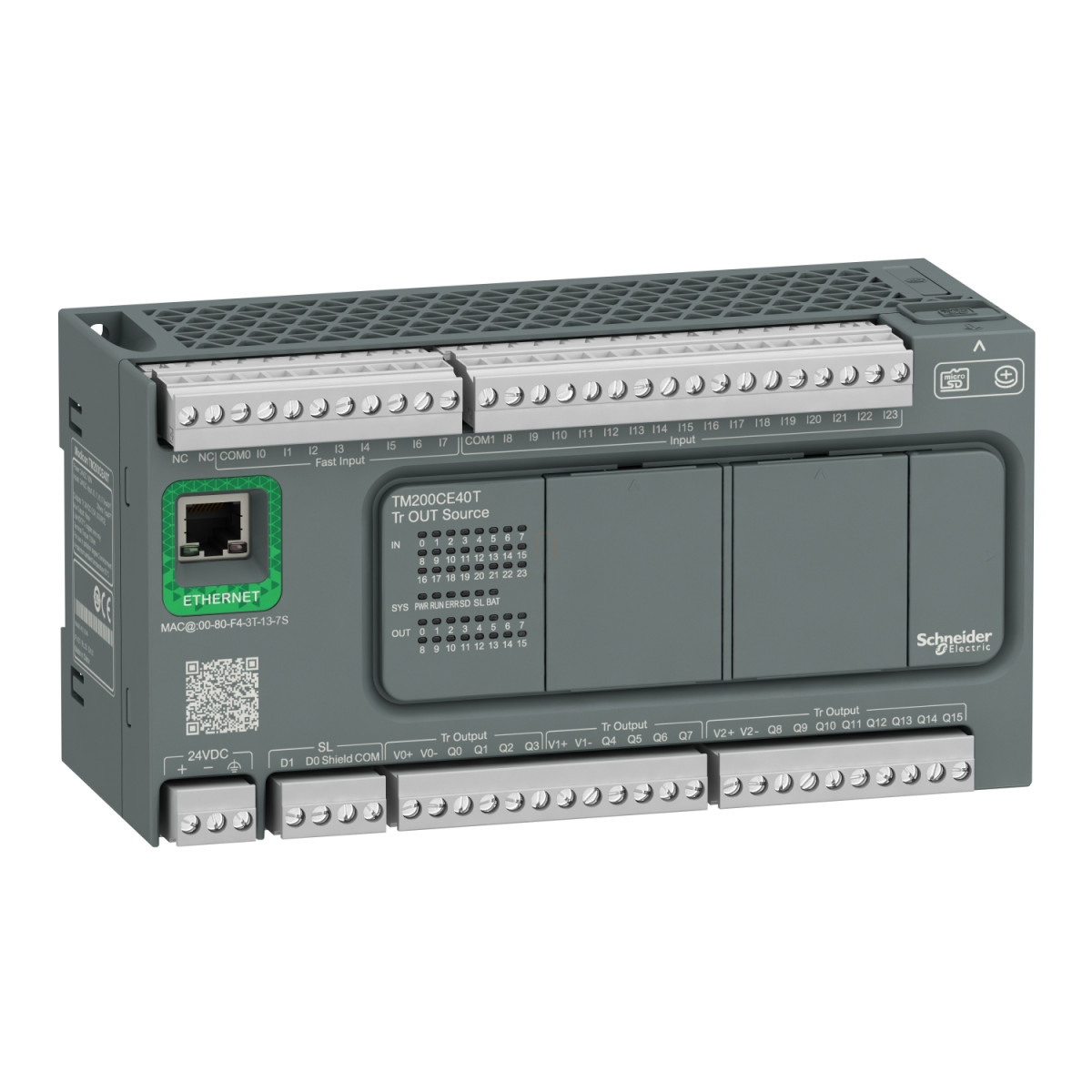

A Schneider Electric Modicon Easy M200 sorozat TM200CE40T típusú PLC vezérlője egy kompakt és sokoldalú ipari automatizálási megoldást kínál a modern gyártási és folyamatirányítási alkalmazásokhoz. Ez a 40 I/O-val rendelkező logikai vezérlő tökéletes választás mind egyszerű, mind összetettebb vezérlési feladatok megvalósításához.
A TM200CE40T kontroller 24 bemeneti és 16 kimeneti csatlakozási ponttal rendelkezik, ami kiváló rugalmasságot biztosít a különböző vezérlési feladatokhoz. A bemenetek között megtalálható 4 gyors bemenet (I2...I5), 4 nagy sebességű bemenet (I0, I1, I6, I7) és 16 normál bemenet (I8...I23), amelyek 24 V DC feszültségen működnek és mind sink, mind source (pozitív/negatív) logikát támogatnak az IEC 61131-2 szabványnak megfelelően. A bemeneti impedancia 3,3 kOhm, és a bemeneti áram 7 mA. A 16 tranzisztoros kimenet (Q0...Q15) közül 2 gyors kimenet (Q0...Q1) PWM/PLS/PTO módban használható, míg a többi 14 kimenet (Q2...Q15) hagyományos tranzisztoros kimenet, pozitív logikával (source) és 0,5 A névleges kimeneti árammal. A kimenetek 24 V DC feszültségen működnek és túlterhelés, valamint rövidzárlat elleni védelemmel vannak ellátva 2 A értéken, 1 másodperces automatikus visszaállítással.
A TM200CE40T kommunikációs lehetőségei kiemelkedőek: beépített Ethernet Modbus TCP/IP interfész RJ45 csatlakozóval (10/100 Mbps), nem izolált soros RS485 interfész (Modbus RTU/ASCII vagy SoMachine-Network protokollokkal), valamint USB port (mini B USB 2.0 csatlakozóval) programozási célokra. A készülék támogatja a 32 GB-os microSD kártya használatát is az adatok tárolásához. A memória kapacitása 512 byte belső flash a programok biztonsági mentéséhez, a vezérlő pedig akár 14 egyidejű PID szabályozó hurkot is képes kezelni. A vezérlő programozási és diagnosztikai funkcióit számos LED jelzőfény segíti, többek között tápellátás (PWR), futás (RUN), modul hiba (ERR), SD kártya hozzáférés (SD), akkumulátor (BAT) és I/O állapot jelzések.
A TM200CE40T fizikai paraméterei kompakt kialakítást tesznek lehetővé: 90 mm magasság, 70 mm mélység és 175 mm szélesség. A vezérlő szerelhető szimmetrikus sínre (TH35-15 vagy TH35-7.5 típusú) vagy közvetlenül panelre rögzíthető. Az eszköz működési hőmérséklet-tartománya 0...55 °C (vízszintes telepítésnél), tárolási hőmérséklete -25...70 °C, és IP20 védettségi fokozattal rendelkezik (amikor a védőburkolat a helyén van). Figyelemre méltó a készülék ellenállóképessége is: 15 gn 11 ms-ig vagy 30 gn 6 ms-ig tartó ütésállóság, és 3,5 mm 5...8,4 Hz, valamint 1 gn 8,4...150 Hz közötti rezgésállóság szimmetrikus sínen történő szerelés esetén. Az eszköz CE jelöléssel rendelkezik és megfelel az IEC 61131-2 és IEC 61010-2-201 szabványoknak.
TM200CE40T műszaki adatok
Alapadatok
Terméktípus: Logikai vezérlő, Modicon Easy M200 sorozat
Névleges tápfeszültség: 24 V DC
Tápfeszültség határok: 20,4...28,8 V
Teljesítményfelvétel: 18 W 24 V DC-nél (max. I/O-val)
Bekapcsolási áram: 35 A
I/O konfigurációk
Diszkrét I/O szám: 40
Bemenetek:
- 4 gyors bemenet (I2...I5)
- 4 nagy sebességű bemenet (I0, I1, I6, I7)
- 16 normál bemenet (I8...I23)
Kimenetek:
- 2 gyors kimenet Q0...Q1 (PLS/PWM/PTO módban)
- 14 tranzisztoros kimenet (Q2...Q15)
Bemeneti jellemzők
Bemeneti feszültség: 24 V DC
Bemeneti áram: 7 mA
Bemeneti logika: Sink vagy source (pozitív/negatív) típus 1 az IEC 61131-2 szerint
Garantált 1-es állapot feszültség: >= 15 V
Garantált 0-ás állapot feszültség: <= 5 V
Bemeneti impedancia: 3,3 kOhm
Konfigurálható szűrési idő: 0 ms, 3 ms, 12 ms
Kimeneti jellemzők
Kimeneti feszültség: 24 V DC
Kimeneti áram: 0,5 A
Kimeneti típus: Tranzisztor
Kimeneti logika: Pozitív logika (source)
Maximális szivárgási áram: 0,1 mA
Maximális feszültségesés: <1 V
Maximális volfrámterhelés: <12 W
Védelem típusa: Túlterhelés és rövidzár elleni védelem 2 A-nél
Reset idő: 1 s automatikus reset
Kommunikáció
Beépített csatlakozás típusa:
- USB port mini B USB 2.0 csatlakozóval
- Nem izolált soros link (serial 1) sorkapocs csatlakozóval és RS485 interfésszel
- Nem izolált soros link (serial 2) sorkapocs csatlakozóval és RS232/RS485 interfésszel
- Ethernet Modbus TCP/IP RJ45 csatlakozóval és 1 Ethernet port 10/100BASE-T interfésszel
- Izolált soros link (serial 2) sorkapocs csatlakozóval és RS485 interfésszel
Átviteli sebesség:
- 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezett) RS485 esetén (15 m busz hosszúságnál)
- 1,2...115,2 kbit/s (115,2 kbit/s alapértelmezett) RS232 esetén (3 m busz hosszúságnál)
- 12 Mbit/s USB esetén
- 10/100 Mbit/s Ethernet Modbus TCP/IP esetén (100 m busz hosszúságnál)
Memória és teljesítmény
Memória kapacitás: 512 byte belső flash programok biztonsági mentéséhez
Adattárolási eszköz: 32 GB micro SD kártya (opcionális)
Akkumulátor típus: BR2032 Li-CFx (Lítium-szén monofluorid), élettartam: 5 év
Biztonsági mentési idő: 3 év 25 °C-on (tápellátás megszakításakor)
Végrehajtási idő 1 KInstruction-ra: 0,3 ms esemény- és időszakos feladatokhoz
Végrehajtási idő utasításonként: 0,2 µs logikai művelet
Fizikai jellemzők
Méretek (Ma x Mé x Sz): 90 mm x 70 mm x 175 mm
IP védelmi fokozat: IP20 védőburkolattal
Rögzítési lehetőségek:
- TH35-15 típusú kalapsín az IEC 60715 szerint
- TH35-7.5 típusú kalapsín vagy panel rögzítőkészlettel az IEC 60715 szerint
Környezeti jellemzők
Üzemi hőmérséklet: 0...55 °C (vízszintes telepítésnél)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, páralecsapódás nélkül (üzemeltetés és tárolás közben)
Ütésállóság: 15 gn 11 ms-ig, 30 gn 6 ms-ig
Mikroszünettel szembeni immunitás: 2 ms
Rezgésállóság: 3,5 mm 5...8,4 Hz-en szimmetrikus sínen, 1 gn 8,4...150 Hz-en szimmetrikus sínen
