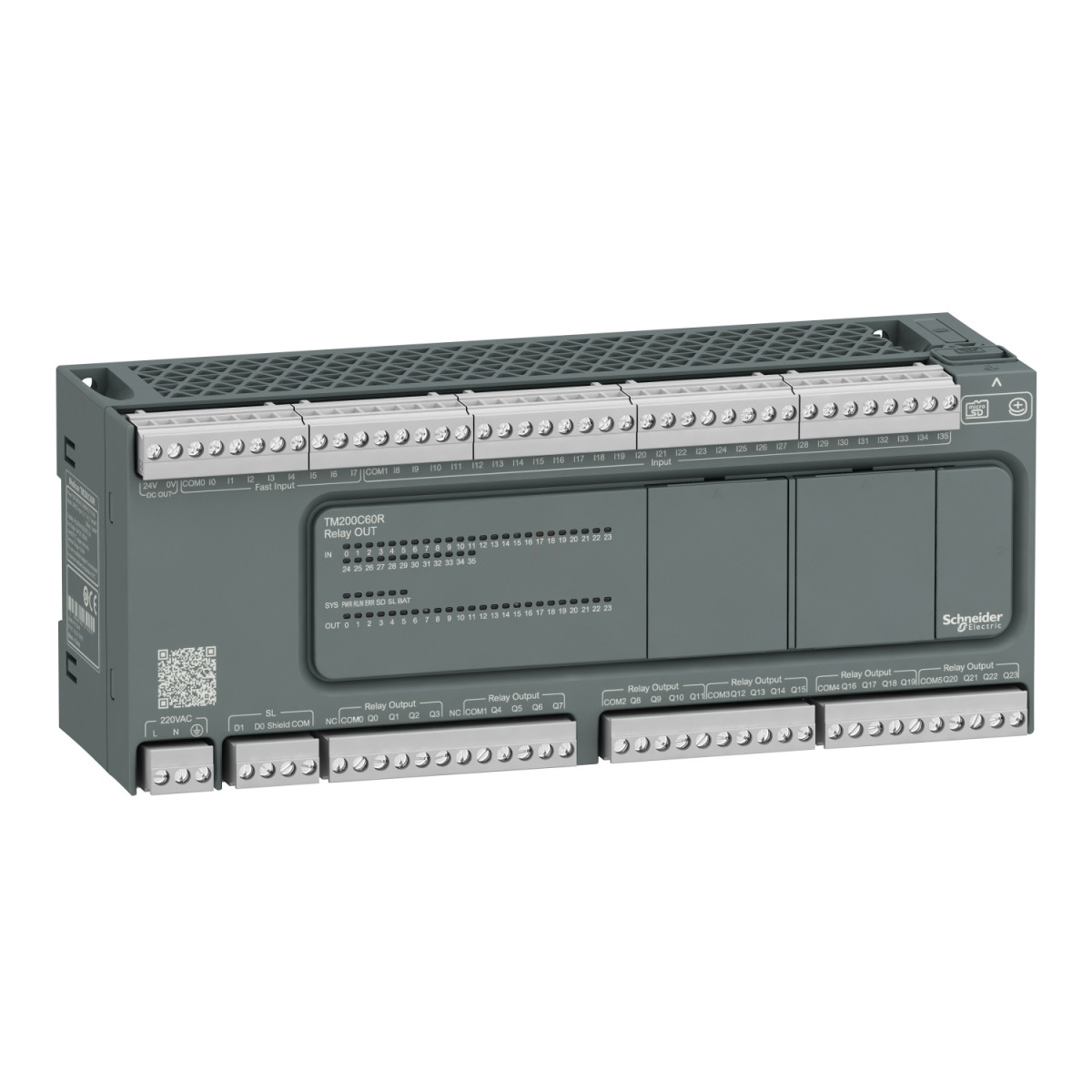

A Schneider Electric Modicon Easy M200 TM200C60R egy fejlett, nagy teljesítményű programozható logikai vezérlő (PLC), amely ideális ipari automatizálási feladatok széles körének megoldására. Ez a kifinomult 60 I/O rendszer tökéletes választás azoknak a szakembereknek, akik megbízható, sokoldalú és könnyen konfigurálható vezérlőt keresnek különböző ipari alkalmazásokhoz.
A TM200C60R logikai vezérlő 220 V AC tápfeszültséggel működik, és gazdag I/O funkcionalitást kínál. A készülék összesen 36 diszkrét bemenetet tartalmaz, amelyek különböző típusúak: 4 gyors bemenet (I2-I5), 4 nagy sebességű bemenet (I0, I1, I6, I7), valamint 28 normál bemenet (I8-I35). A bemenetek 24 V DC feszültségen működnek, 7 mA áramfelvétellel, és mind sink (negatív), mind source (pozitív) logikával használhatók az IEC 61131-2 szabványnak megfelelően. A készülék emellett 24 relés kimenettel rendelkezik, amelyek mindegyike alaphelyzetben nyitott (NO) típusú, és 24 V DC vagy 220 V AC feszültségen működtethető, kimeneti áramuk 2 A. A TM200C60R tápfeszültség tartománya 85-264 V, teljesítményfelvétele pedig 61-74 VA közötti a maximális I/O terhelésnél.
A Schneider Electric TM200C60R vezérlőt kiemelkedő bővíthetőség jellemzi: maximum 4 I/O bővítőmodullal egészíthető ki, tranzisztoros kimenet esetén 128 kimenetre, relés kimenet esetén pedig 88 kimenetre bővíthető. A készülék fejlett kommunikációs lehetőségeket kínál: beépített USB port mini B USB 2.0 csatlakozóval, nem izolált soros port (RS485 interfész) terminálblokk csatlakozóval, valamint Ethernet Modbus TCP/IP port RJ45 csatlakozóval, 10/100BASE-T interfésszel. A kommunikációs portok támogatják a Modbus master/slave - RTU/ASCII vagy SoMachine-Network protokollokat, lehetővé téve a rugalmas rendszerintegrációt.
A TM200C60R további előnye a sokoldalú programozhatóság és a nagy teljesítményű vezérlési képesség. A készülék 512 byte-os belső flash memóriával rendelkezik a programok biztonsági mentéséhez, valamint opcionálisan 32 GB-os micro SD kártyával bővíthető. Különleges funkciója a beállítható PID szabályozó, amely akár 14 egyidejű hurkot is képes kezelni. A vezérlő támogatja a quadrature (x1, x2, x4), pulse/direction, single phase és CW/CCW vezérlőjeleket a gyors bemeneteken (HSC mód), akár 100 kHz frekvencián. A számlálási képessége 4 gyors bemenet (HSC mód) 100 kHz-en, 32 bites számlálással. Mindezek a tulajdonságok ideálissá teszik komplex automatizálási feladatok megoldására.
A TM200C60R robusztus ipari kivitelben készül, IP20 védelmi fokozattal rendelkezik védőburkolat esetén. Különböző szerelési lehetőségek állnak rendelkezésre: felszerelhető TH35-15 vagy TH35-7.5 típusú DIN sínre, illetve panelra is rögzíthető. A készülék méretei 90 mm (magasság), 70 mm (mélység) és 225 mm (szélesség), tömege 0,684 kg. Működési hőmérséklet-tartománya 0-55 °C vízszintes telepítés esetén, tárolási hőmérséklet-tartománya -25-70 °C. A TM200C60R ellenáll a vibrációnak, ütésnek és elektromágneses zavaroknak, így a legigényesebb ipari környezetben is megbízhatóan üzemel.
Schneider Electric Modicon Easy M200 - TM200C60R -PLC, 60 I/O1xRS485, relés kimenet, 230 VAC műszaki adatok
Fő jellemzők
Termékcsalád: Easy Modicon M200
Termék típusa: Logikai vezérlő (PLC)
Névleges tápfeszültség: 220 V AC
Diszkrét I/O szám: 60
Diszkrét bemenetek száma: I2...I5: 4 gyors bemenet; I0, I1, I6, I7: 4 nagy sebességű bemenet; I8...I35: 28 normál bemenet
Diszkrét kimenetek száma: 24 relés kimenet
Diszkrét bemenet feszültség: 24 V DC
Diszkrét bemenet áram: 7 mA
Diszkrét bemenet logika: Sink vagy source (pozitív/negatív) típus 1, IEC 61131-2 szerint
Diszkrét kimenet feszültség: 24 V DC / 220 V AC
Diszkrét kimenet áram: 2 A
Diszkrét kimenet típus: Alaphelyzetben nyitott relé
Teljesítményfelvétel: 61...74 VA 100...240 V AC mellett (max I/O esetén)
Bővíthetőség és kommunikáció
Maximális I/O bővítőmodulok száma: 4 (tranzisztoros kimenet esetén 128, relés kimenet esetén 88 diszkrét kimenetig)
Tápfeszültség határok: 85...264 V
Bekapcsolási áramlökés: 50 A
Kommunikációs portok: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros port RS485 interfésszel, Ethernet Modbus TCP/IP port RJ45 csatlakozóval
Átviteli sebesség: 1.2...115.2 kbit/s (RS485, RS232), 12 Mbit/s (USB)
Teljesítmény és memória
Memóriakapacitás: 512 byte belső flash programok mentéséhez
Adattárolás: 32 GB micro SD kártya (opcionális)
Akkumulátor típus: BR2032 Li-CFx (Lítium-Karbon Monofluorid), élettartam: 5 év
Biztonsági mentés ideje: 3 év 25 °C-on (tápellátás megszakítása esetén)
Végrehajtási idő: 0.3 ms esemény és periodikus feladatokhoz, 0.2 μs logikai utasításonként
Fizikai jellemzők
Védelmi szint: IP20 védőburkolattal
Szerelési mód: TH35-15 vagy TH35-7.5 típusú DIN sínre, illetve panelra
Méretek (Ma x Mé x Szé): 90 mm x 70 mm x 225 mm
Működési hőmérséklet: 0...55 °C (vízszintes telepítés)
Tárolási hőmérséklet: -25...70 °C
Relatív páratartalom: 10...95%, kondenzáció nélkül
Rezgésállóság: 3.5 mm 5...8.4 Hz-en szimmetrikus sínen, 1 g 8.4...150 Hz-en szimmetrikus sínen
Ütésállóság: 15 g 11 ms-ig, 30 g 6 ms-ig
