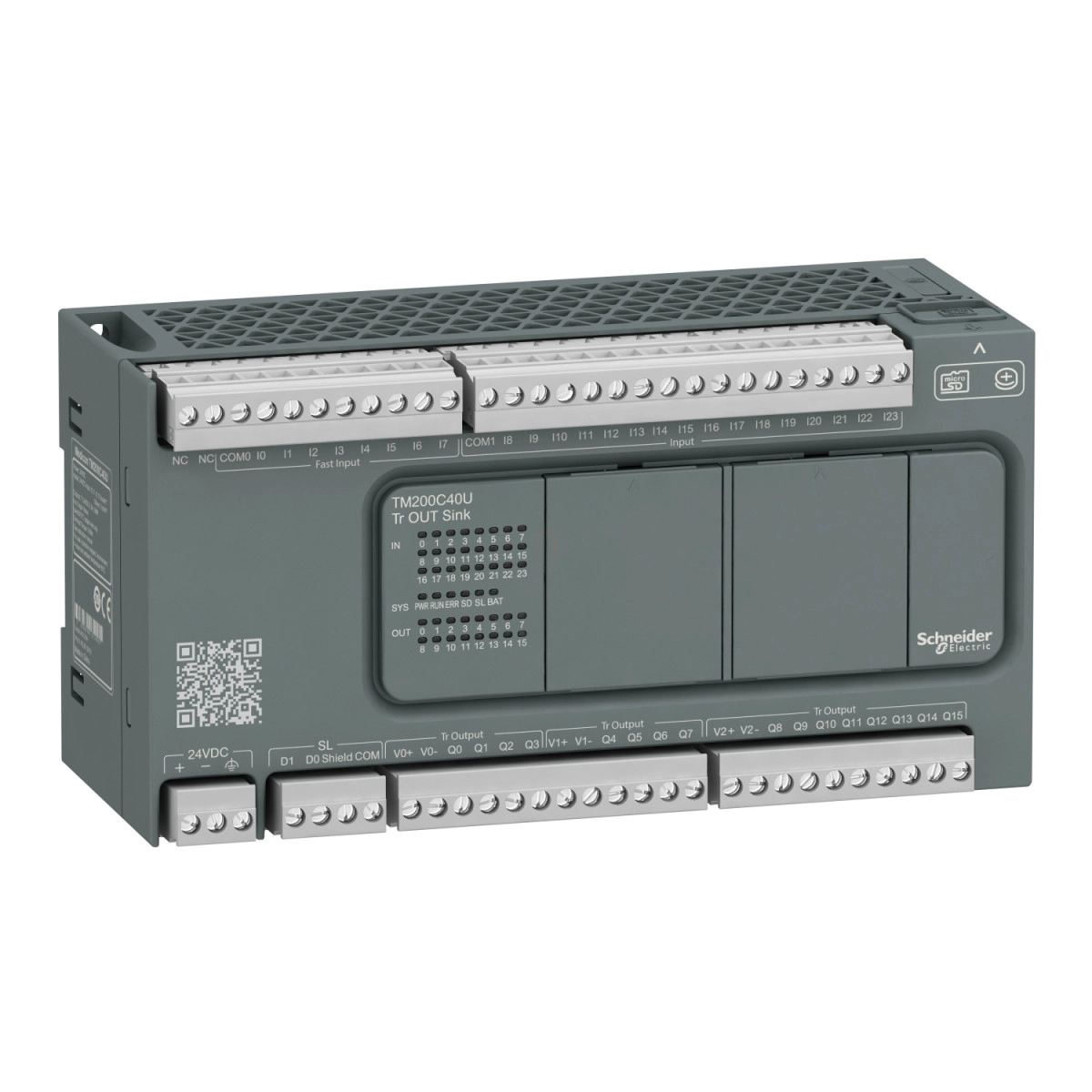

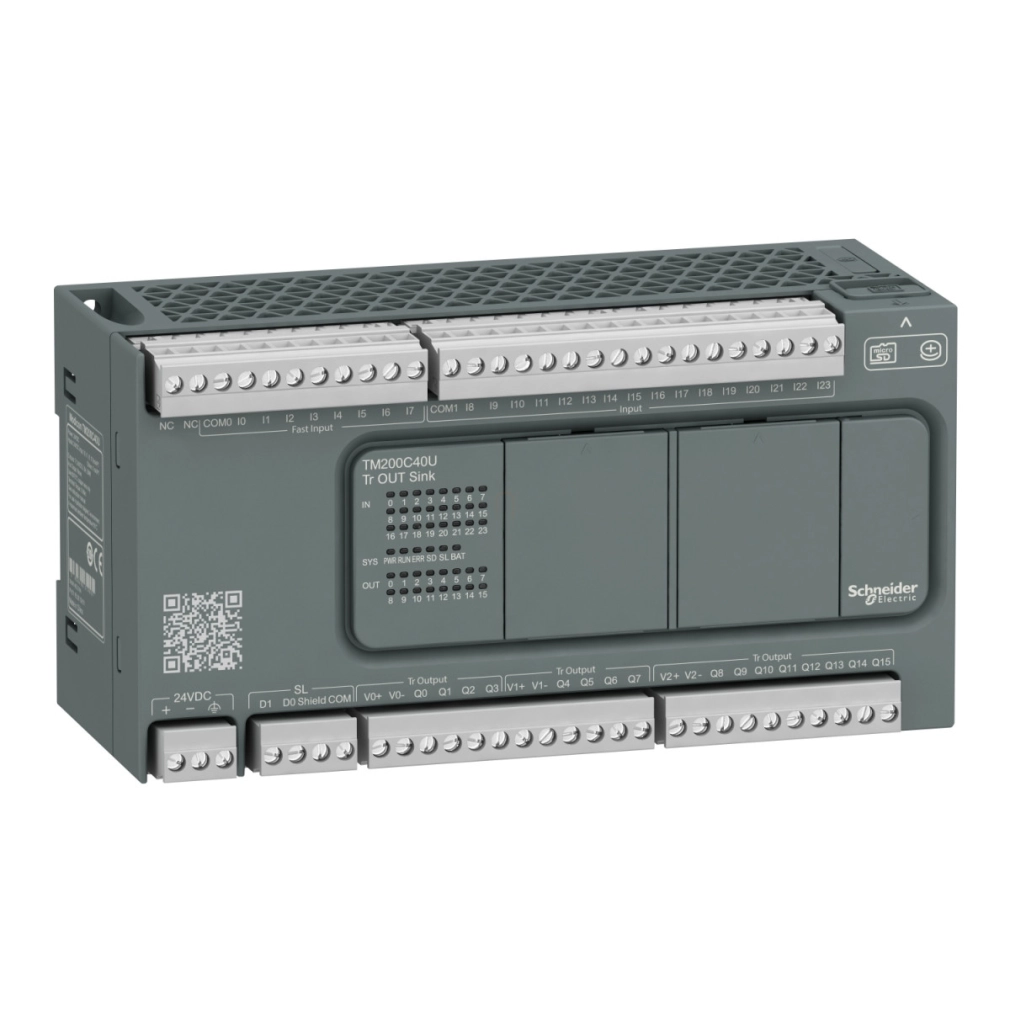

Schneider Electric Modicon Easy M200 - TM200C40U - PLC, 40 I/O1xRS485, tranzisztoros kimenet (sink), 24 VDC

Schneider Electric Modicon Easy M200 - TM200C40U -PLC, 40 I/O1xRS485, tranzisztoros kimenet (sink), 24 VDC műszaki adatok

Fő jellemzők

Termékcsalád: Easy Modicon M200

Terméktípus: Logikai vezérlő

Névleges tápfeszültség: 24 V DC

Diszkrét I/O száma: 40

Diszkrét bemenetek száma: I2...I5: 4 gyors bemenet, I0, I1, I6, I7: 4 nagy sebességű bemenet, I8...I23: 16 normál bemenet

Diszkrét kimenetek száma: Q0...Q1: 2 gyors kimenet (PLS/PWM/PTO mód), Q2...Q15: 14 tranzisztoros kimenet

Diszkrét bemenet feszültsége: 24 V

Diszkrét bemenet feszültség típusa: DC

Diszkrét bemenet árama: 7 mA bemeneteknél

Diszkrét bemenet logika: Sink vagy source (pozitív/negatív) 1-es típusú az IEC 61131-2 szerint

Diszkrét kimenet feszültsége: 24 V DC

Diszkrét kimenet árama: 0.5 A

Diszkrét kimenet típusa: Tranzisztoros

Diszkrét kimenet logika: Negatív logika (sink)

Teljesítményfelvétel: 10 W 24 V DC-nél (maximális I/O-val)

Kiegészítő adatok

I/O bővítőmodulok maximális száma: 4 modul 64 diszkrét kimenettel relés kimenet esetén, 4 modul 144 diszkrét kimenettel tranzisztoros kimenet esetén

Tápfeszültség határértékek: 20.4...28.8 V

Bekapcsolási áram: 35 A

Garantált 1-es állapot feszültsége: >= 15 V bemeneteknél

Garantált 0-ás állapot feszültsége: <= 5 V bemeneteknél

Bemeneti impedancia: 3.3 kOhm diszkrét bemenetekhez

Válaszidő: 1 ms bekapcsolás, Q0...Q15 kimeneteknél, 1 ms kikapcsolás, Q0...Q15 kimeneteknél, 5 μs kikapcsolás, I0, I1, I6, I7 nagy sebességű bemeneteknél, 5 μs bekapcsolás, I0, I1, I6, I7 nagy sebességű bemeneteknél, 100 μs kikapcsolás, I2...I5 gyors bemeneteknél, 35 μs bekapcsolás, I2...I5 gyors bemeneteknél, 100 μs kikapcsolás, I8...I13 normál bemeneteknél, 35 μs bekapcsolás, I8...I13 normál bemeneteknél, 125 μs kikapcsolás, I14...I23 normál bemeneteknél, 55 μs bekapcsolás, I14...I23 normál bemeneteknél

Konfigurálható szűrési idő: 0 ms, 3 ms vagy 12 ms a bemenetekhez

Maximális áram kimenetenként: 2 A a COM 0-nál, 2 A a COM 1-nél, 4 A a COM 2-nél

Kimeneti frekvencia: 100 kHz a gyors kimeneteknél (PWM/PLS mód) Q0...Q1

Maximális szivárgási áram: 0.1 mA a tranzisztoros kimeneteknél

Maximális feszültségesés: <1 V

Maximális volfrám terhelés: <12 W a kimeneteknél és gyors kimeneteknél

Védelem típusa: Túlterhelés és rövidzárlat elleni védelem 3.8 A-nél

Reset idő: 1 s automatikus reset

Memóriakapacitás: 512 byte belső flash a programok mentéséhez

Adattároló eszköz: 32 GB-os micro SD kártya (opcionális)

Elem típusa: BR2032 Li-CFx (Lítium-Szén Monofluorid), elem élettartama: 5 év

Áramkimaradási biztonsági idő: 3 év 25 °C-on (áramellátás megszakítása esetén)

Végrehajtási idő 1 KInstrukció esetén: 0.3 ms esemény és periodikus feladatokhoz

Végrehajtási idő utasításonként: 0.2 μs Boolean

Eseménykezelési feladat végrehajtási ideje: 60 μs válaszidő

Óraeltérés: <= 90 s/hónap 25 °C-on

Szabályozási hurok: Beállítható PID szabályozó akár 14 egyidejű hurokkal

Pozicionálási funkciók: PWM/PLS 2 csatorna 100 kHz-en

Vezérlőjel típusa: Kvadratúra (x1, x2, x4) 100 kHz-en gyors bemeneteknél (HSC mód), Impulzus/irány 100 kHz-en gyors bemeneteknél (HSC mód), Egyfázisú 100 kHz-en gyors bemeneteknél (HSC mód), CW/CCW 100 kHz-en gyors bemeneteknél (HSC mód)

Számláló bemenetek száma: 4 gyors bemenet (HSC mód) 100 kHz-en 32 bit

Kommunikáció

Integrált csatlakozási típus: USB port mini B USB 2.0 csatlakozóval, Nem izolált soros link serial 1 sorkapocs csatlakozóval és RS485 interfésszel, Nem izolált soros link serial 2 sorkapocs csatlakozóval és RS232/RS485 interfésszel, Izolált soros link serial 2 sorkapocs csatlakozóval és RS485 interfésszel

Átviteli sebesség: 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 15 m buszlengységnél RS485 esetén, 1.2...115.2 kbit/s (alapértelmezetten 115.2 kbit/s) 3 m buszlengységnél RS232 esetén, 12 Mbit/s USB esetén

Kommunikációs port protokoll: USB port: USB - SoMachine-Network, Nem izolált soros link: Modbus master/slave - RTU/ASCII vagy SoMachine-Network

Mechanikai és környezeti adatok

IP védettség: IP20 védőburkolattal

Tanúsítványok: CE

Szabványok: IEC 61131-2, IEC 61010-2-201

Szigetelés: Nem szigetelt a bemenetek között, Bemenet és belső logika között 500 V AC, Gyors bemenet és belső logika között 500 V AC, Bemenetcsoportok között 500 V AC, Kimenet és belső logika között 500 V AC, Kimenetcsoportok között 500 V AC, Tápellátás és belső logika között 500 V DC

Jelölés: CE

Rögzítési mód: TH35-15 típusú kalapsín az IEC 60715 szerint, TH35-7.5 típusú lap vagy panel rögzítőkészlettel az IEC 60715 szerint

Magasság: 90 mm

Mélység: 70 mm

Szélesség: 175 mm

Ütésállóság: 15 gn 11 ms-ig, 30 gn 6 ms-ig

Mikroszünet-tűrés: 2 ms

Rezgésállóság: 3.5 mm 5...8.4 Hz-en szimmetrikus sínen, 1 gn 8.4...150 Hz-en szimmetrikus sínen, 3.5 mm 5...8.7 Hz-en panel rögzítésnél, 2 gn 8.7...150 Hz-en panel rögzítésnél

Relatív páratartalom: 10...95%, kondenzáció nélkül (üzemelés közben), 10...95%, kondenzáció nélkül (tárolás során)

Üzemi környezeti hőmérséklet: 0...55 °C (vízszintes telepítés)

Tárolási környezeti hőmérséklet: -25...70 °C

Szennyezési fokozat: <= 2

Üzemeltetési tengerszint feletti magasság: 0...2000 m

Tárolási tengerszint feletti magasság: 0...3000 m
